Запчасти Komatsu WA430-6 ЛЕСТНИЦА, СУППОРТ (№-) ЛЕСТНИЦА, ДЛЯ ШИР. ШИНЫ, С LOG ВИЛЫ

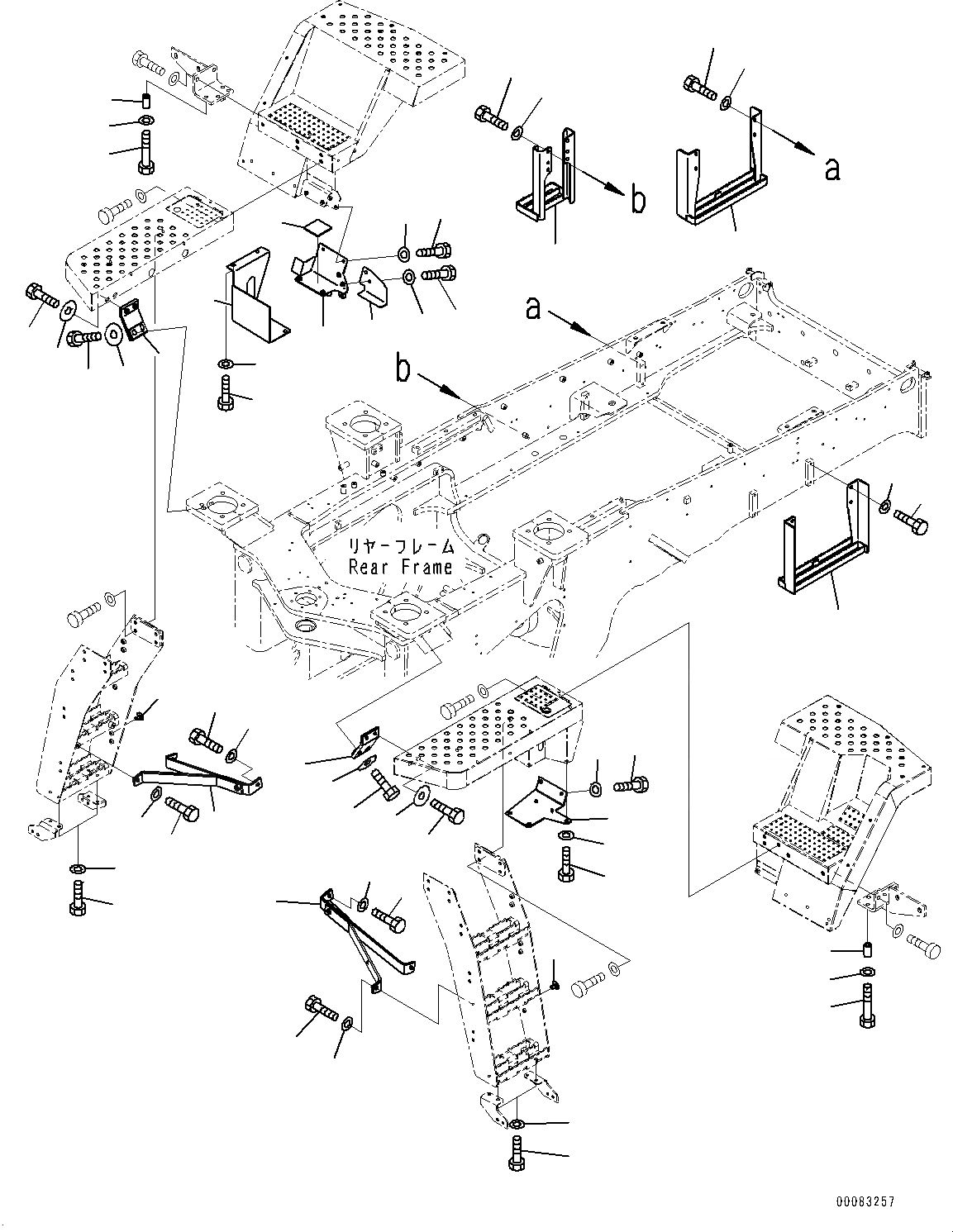

Схема запчастей Komatsu WA430-6 - ЛЕСТНИЦА, СУППОРТ (№-) ЛЕСТНИЦА, ДЛЯ ШИР. ШИНЫ, С LOG ВИЛЫ
6
13
11
12
13
2
1
3
18
24
25
22
19
21
20
21
20
29
28
28
29
27
23
26
28
29
26
7
8
7
8
10
9
8
7
5
8
7
10
9
4
14
14
6
12
13
15
11
13
17
16
16
17
3
2
1

Артикул

Название

Примечание

Количество

1

01010-D1280

Bolt

SN: 65501-UP

8шт.

2

01643-71232

Washer

SN: 65501-UP

8шт.

3

423-54-44211

Spacer

SN: 65501-UP

8шт.

4

424-54-44963

Bracket

SN: 65501-UP

1шт.

5

424-54-44971

Bracket

SN: 65501-UP

1шт.

6

423-54-44360

Bracket

SN: 65501-UP

2шт.

7

01010-D1230

Bolt

SN: 65501-UP

6шт.

8

01643-71232

Washer

SN: 65501-UP

6шт.

9

01010-D1025

Bolt

SN: 65501-UP

8шт.

10

01643-71032

Washer

SN: 65501-UP

8шт.

11

01010-81240

Bolt

SN: 65501-UP

4шт.

12

01010-81245

Bolt

SN: 65501-UP

4шт.

13

175-54-34170

Washer

SN: 65501-UP

8шт.

14

416-54-34230

Plug

SN: 65501-UP

2шт.

15

424-54-44911

Cover

SN: 65501-UP

1шт.

16

01010-D1020

Bolt

SN: 65501-UP

5шт.

17

01643-71032

Washer

SN: 65501-UP

5шт.

18

424-54-44921

Cover

SN: 65501-UP

1шт.

19

424-54-44981

Cover

SN: 65501-UP

1шт.

20

01010-D1020

Bolt

SN: 65501-UP

6шт.

21

01643-71032

Washer

SN: 65501-UP

6шт.

22

424-54-44790

Cover

SN: 65501-UP

1шт.

23

424-54-44990

Sheet

SN: 65501-UP

1шт.

24

01010-D1020

Bolt

SN: 65501-UP

2шт.

25

01643-71032

Washer

SN: 65501-UP

2шт.

26

424-974-4150

Step

SN: 65501-UP

2шт.

27

421-54-44620

Step

SN: 65501-UP

1шт.

28

01010-D1225

Bolt

SN: 65501-UP

12шт.

29

01643-71232

Washer

SN: 65501-UP

12шт.

Выбрано товаров: 29
