Запчасти Komatsu WA430-6 КАПОТ (РЕШЕТКА И GAS SPRING) (ДЛЯ ДОПОЛН. ФИЛЬТР.)(№-) ЧАСТИ КОРПУСА

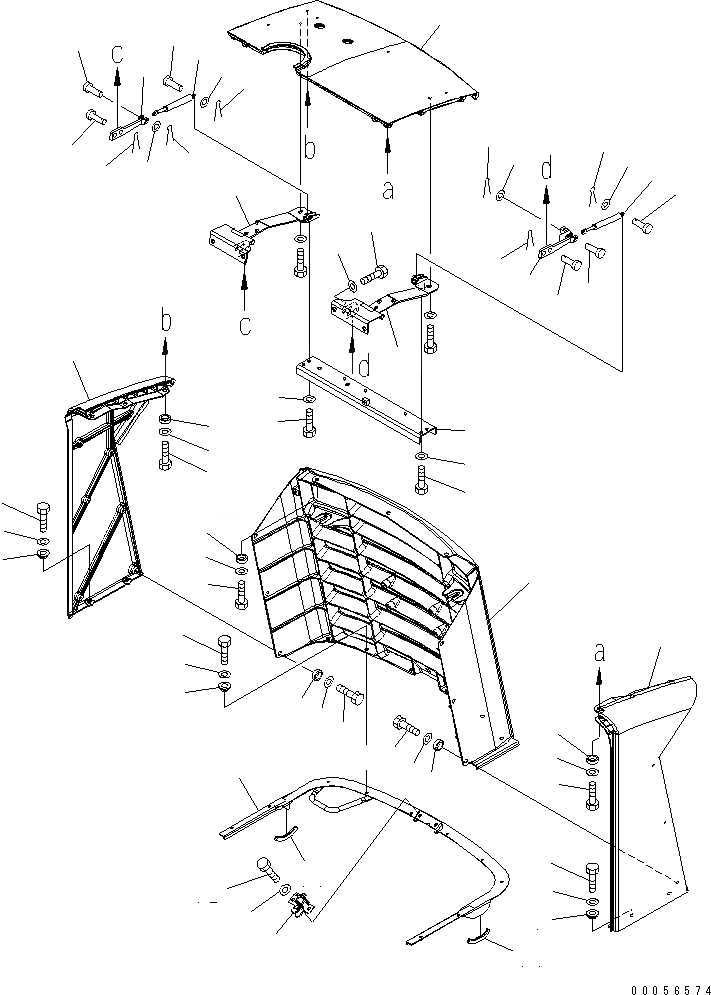

Схема запчастей Komatsu WA430-6 - КАПОТ (РЕШЕТКА И GAS SPRING) (ДЛЯ ДОПОЛН. ФИЛЬТР.)(№-) ЧАСТИ КОРПУСА
1
2
3
4
5
6
6
6
6
6
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
11
12
13
14
14
15
15
16
16
16
16
17
17
17
17
18
18
18
18
19
20
21
21
22
22
23
24
25
26
27
28
28
29
29

Артикул

Название

Примечание

Количество

1

423-54-41411

GRILLE

SN: 65001-UP

1шт.

2

423-54-41421

GRILLE

SN: 65001-UP

1шт.

3

423-54-41431

GRILLE

SN: 65001-UP

1шт.

4

423-54-41441

GRILLE

SN: 65001-UP

1шт.

5

424-54-41311

BRACKET

SN: 65001-UP

1шт.

6

423-54-41480

SPACER

SN: 65001-UP

15шт.

7

423-54-41491

SPACER

SN: 65001-UP

10шт.

8

423-54-41180

LOCK ASS'Y

SN: 65001-UP

1шт.

9

418-54-35450

WASHER

SN: 65001-UP

25шт.

10

01010-D0816

BOLT

SN: 65001-UP

15шт.

11

01010-D0820

BOLT

SN: 65001-UP

10шт.

12

01010-D1020

BOLT

SN: 65001-UP

2шт.

13

01643-71032

WASHER

SN: 65001-UP

2шт.

14

421-54-22960

PROTECTOR

SN: 65001-UP

2шт.

15

424-54-41341

CYLINDER

SN: 65001-UP

2шт.

16

04205-10835

PIN

SN: 65001-UP

4шт.

17

01640-20816

WASHER

SN: 65001-UP

4шт.

18

04050-12015

PIN,COTTER

SN: 65001-UP

4шт.

19

423-54-41361

BRACKET

SN: 65287-UP

1шт.

19

423-54-41360

BRACKET

SN: 65001-65286

1шт.

20

424-54-41621

BRACKET

SN: 65287-UP

1шт.

20

424-54-41620

BRACKET

SN: 65001-65286

1шт.

21

04205-11638

PIN

SN: 65001-UP

4шт.

22

04050-14028

PIN,COTTER

SN: 65001-UP

4шт.

23

424-54-41531

HINGE,L.H.

SN: 65001-UP

1шт.

24

423-54-41350

HINGE,R.H.

SN: 65001-UP

1шт.

25

01010-81225

BOLT

SN: 65001-UP

4шт.

26

01643-31232

WASHER

SN: 65001-UP

4шт.

27

423-54-41370

BRACKET

SN: 65001-UP

1шт.

28

01010-81020

BOLT

SN: 65001-UP

4шт.

29

01643-31032

WASHER

SN: 65001-UP

4шт.

Выбрано товаров: 31
