Komatsu
/
Погрузчики фронтальные
/
WA430-6 S/N 65001-65500 (ecot3, For EU)
/
ЭЛЕКТРИКА
/

ОСНОВН. ПРОВОДКА(№-)

Запчасти Komatsu WA430-6 ОСНОВН. ПРОВОДКА(№-) ЭЛЕКТРИКА

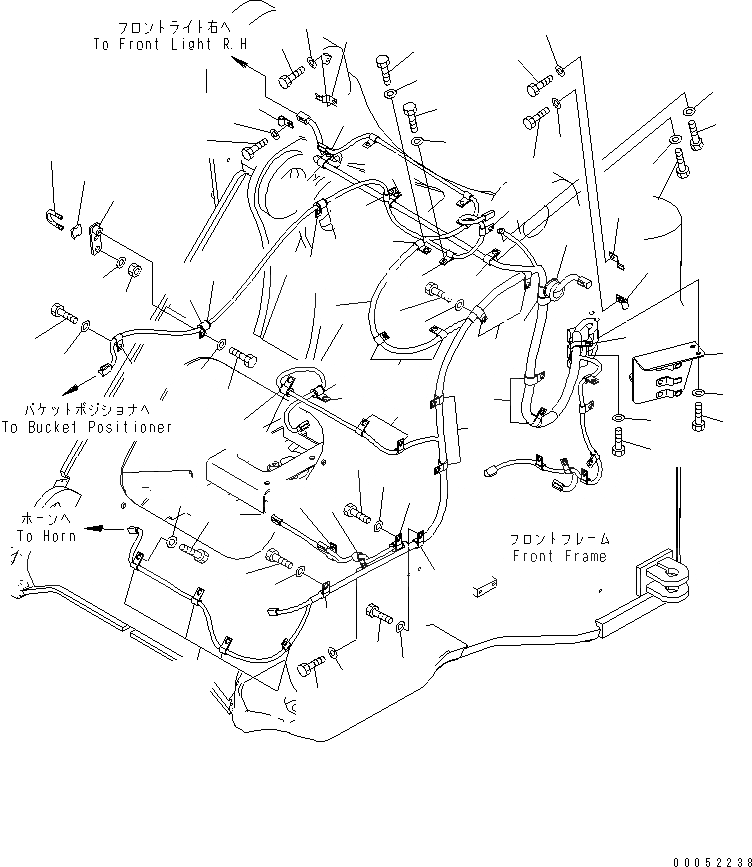

Схема запчастей Komatsu WA430-6 - ОСНОВН. ПРОВОДКА(№-) ЭЛЕКТРИКА
1
2
2
3
3
3
4
5
6
7
8
9
9
10
11
12
12
12
13
14
15
16
17
18
18
18
18
18
18
19
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
41
41
41
41
42
42
43
43
44
44
45
45
46
47
48
48
49
49
50
50

№

Артикул

Название

Примечание

Количество

1

424-06-42610

WIRING HARNESS

SN: 65001-UP

1шт.

2

416-06-11310

GROMMET

SN: 65001-UP

2шт.

3

04434-52312

CLIP

SN: 65001-UP

4шт.

4

01010-81020

BOLT

SN: 65001-UP

4шт.

5

01643-31032

WASHER

SN: 65001-UP

4шт.

6

04434-51912

CLIP

SN: 65001-UP

2шт.

7

01010-81020

BOLT

SN: 65001-UP

2шт.

8

01643-31032

WASHER

SN: 65001-UP

2шт.

9

04434-51712

CLIP

SN: 65001-UP

3шт.

10

01010-81020

BOLT

SN: 65001-UP

3шт.

11

01643-31032

WASHER

SN: 65001-UP

3шт.

12

04434-51412

CLIP

SN: 65001-UP

3шт.

13

01010-81020

BOLT

SN: 65001-UP

3шт.

14

01643-31032

WASHER

SN: 65001-UP

3шт.

15

423-06-42110

BRACKET

SN: 65001-UP

1шт.

16

01010-81020

BOLT

SN: 65001-UP

2шт.

17

01643-31032

WASHER

SN: 65001-UP

2шт.

18

04434-51012

CLIP

SN: 65001-UP

7шт.

19

01010-81020

BOLT

SN: 65001-UP

6шт.

20

01643-31032

WASHER

SN: 65001-UP

6шт.

21

07283-32738

CLIP

SN: 65001-UP

1шт.

22

07283-52737

SEAT

SN: 65001-UP

1шт.

23

423-06-42140

PLATE

SN: 65001-UP

1шт.

24

01597-01009

NUT

SN: 65001-UP

2шт.

25

01643-31032

WASHER

SN: 65001-UP

2шт.

26

01010-81016

BOLT

SN: 65001-UP

1шт.

27

01643-31032

WASHER

SN: 65001-UP

1шт.

28

08193-20010

CLIP

SN: 65001-UP

2шт.

29

01010-D1020

BOLT

SN: 65001-UP

2шт.

30

01643-71032

WASHER

SN: 65001-UP

2шт.

31

04434-51412

CLIP

SN: 65001-UP

1шт.

32

01010-81020

BOLT

SN: 65001-UP

1шт.

33

01643-31032

WASHER

SN: 65001-UP

1шт.

34

04434-51012

CLIP

SN: 65001-UP

4шт.

35

01010-81020

BOLT

SN: 65001-UP

4шт.

36

01643-31032

WASHER

SN: 65001-UP

4шт.

37

04434-51612

CLIP

SN: 65001-UP

2шт.

38

07095-20211

CUSHION

SN: 65001-UP

2шт.

39

01010-81020

BOLT

SN: 65001-UP

2шт.

40

01643-31032

WASHER

SN: 65001-UP

2шт.

41

04434-51612

CLIP

SN: 65001-UP

4шт.

42

07095-20211

CUSHION

SN: 65001-UP

4шт.

43

01010-81020

BOLT

SN: 65001-UP

4шт.

44

01643-31032

WASHER

SN: 65001-UP

4шт.

45

04434-51412

CLIP

SN: 65001-UP

3шт.

46

01010-81020

BOLT

SN: 65001-UP

3шт.

47

01643-31032

WASHER

SN: 65001-UP

3шт.

48

04434-51012

CLIP

SN: 65001-UP

2шт.

49

01010-D1020

BOLT

SN: 65001-UP

2шт.

50

01643-71032

WASHER

SN: 65001-UP

2шт.

Выбрано товаров: 50
