Запчасти Komatsu WA430-5-SN КАБИНА ДЛЯ 2 ЧЕЛ. (ДВЕРЬ ЛЕВ.¤ ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

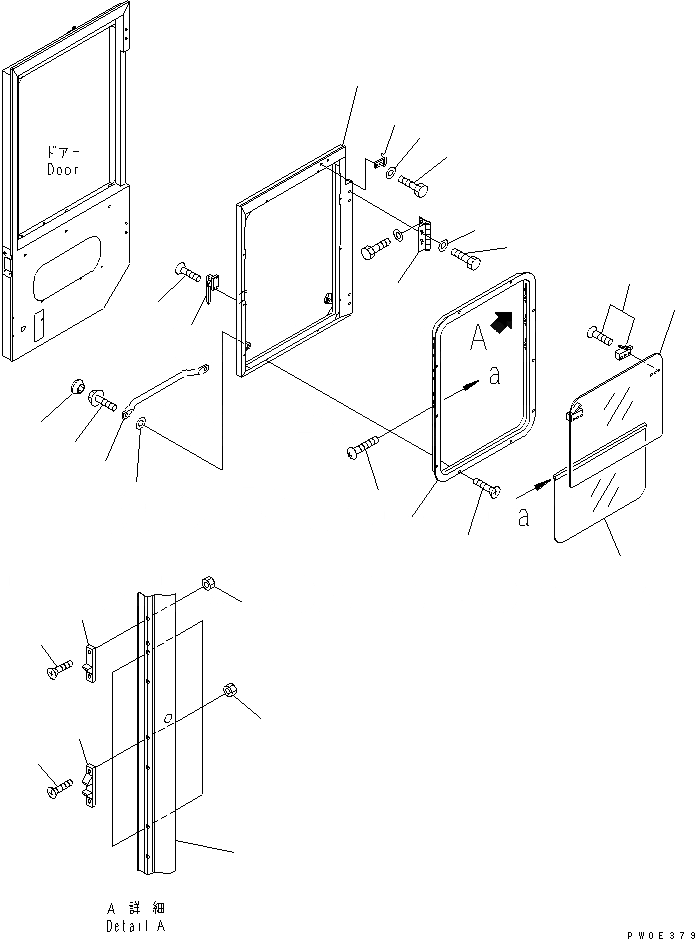

Схема запчастей Komatsu WA430-5-SN - КАБИНА ДЛЯ 2 ЧЕЛ. (ДВЕРЬ ЛЕВ.¤ ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23

Артикул

Название

Примечание

Количество

|1

423-923-3010

CAB ASS'Y

SN: 60001-UP

1шт.

|1

423-923-3020

CAB ASS'Y

SN: 60001-UP

1шт.

|1

423-923-3030

CAB ASS'Y

SN: 60001-UP

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K021061A0 TO K0210-81A0.

-1шт.

|1

423-923-3600

WINDOW ASS'Y,L.H.

SN: 60001-UP

1шт.

1

418-923-2430

FRAME,L.H.

SN: 60001-UP

1шт.

2

419-923-2450

SASH ASS'Y

SN: 60001-UP

1шт.

3

419-923-2460

GLASS

SN: 60001-UP

1шт.

4

419-923-2470

GLASS

SN: 60001-UP

1шт.

5

421-56-11960

CATCH

SN: 60001-UP

2шт.

6

421-56-11970

CATCH

SN: 60001-UP

6шт.

7

425-54-16250

LOCK ASS'Y,L.H.

SN: 60001-UP

1шт.

|7

425-54-16260

LOCK ASS'Y,R.H.

SN: 60001-UP

1шт.

8

425-54-16570

SCREW

SN: 60001-UP

2шт.

9

01580-60403

NUT

SN: 60001-UP

16шт.

10

01224-70412

SCREW

SN: 60001-UP

16шт.

11

01224-70512

SCREW

SN: 60001-UP

10шт.

12

418-923-2760

HANDLE,L.H.

SN: 60001-UP

1шт.

13

01224-40420

SCREW

SN: 60001-UP

4шт.

14

418-923-2750

GRIP

SN: 60001-UP

1шт.

15

01435-01030

BOLT

SN: 60001-UP

2шт.

16

01643-31032

WASHER

SN: 60001-UP

2шт.

17

363-54-31450

CAP

SN: 60001-UP

2шт.

18

418-923-2780

STRIKER

SN: 60001-UP

1шт.

19

01010-80820

BOLT

SN: 60001-UP

2шт.

20

01643-30823

WASHER

SN: 60001-UP

2шт.

21

418-923-2790

HINGE

SN: 60001-UP

1шт.

22

01010-80825

BOLT

SN: 60001-UP

4шт.

23

01643-30823

WASHER

SN: 60001-UP

4шт.

Выбрано товаров: 29
