Запчасти Komatsu WA430-5 ГИДРОТРАНСФОРМАТОР СИЛОВАЯ ПЕРЕДАЧА

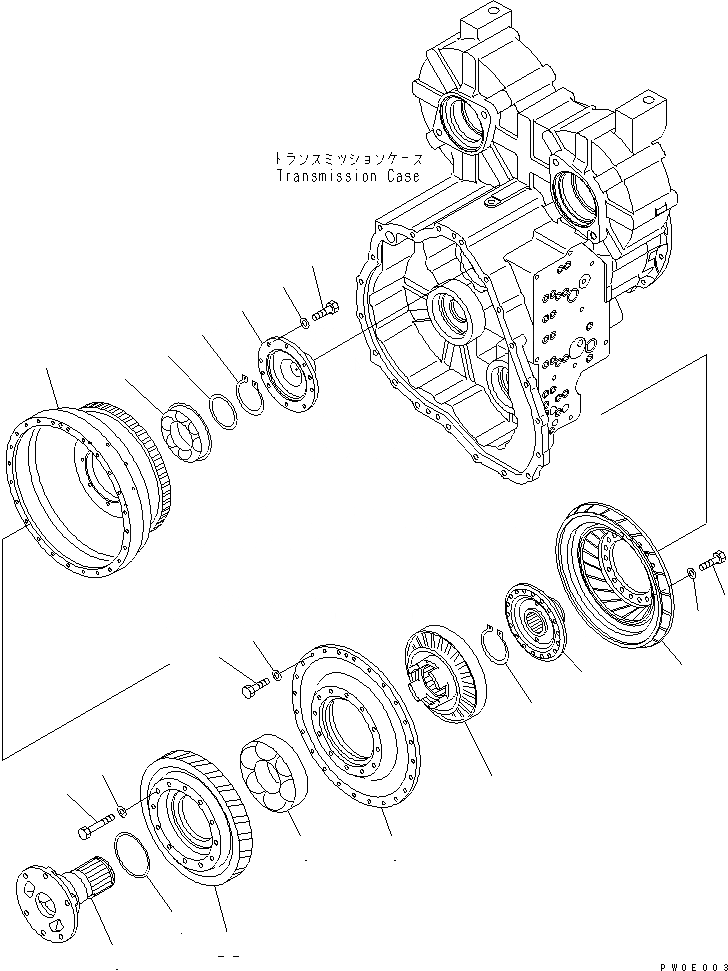

Схема запчастей Komatsu WA430-5 - ГИДРОТРАНСФОРМАТОР СИЛОВАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$5

714-17-20003

TRANSMISSION ASS'Y

SN: (110604)-UP

1шт.

|$6

714-17-20002

TRANSMISSION ASS'Y

SN: 60001-(110603)

1шт.

|$7

0

TRANSMISSION ASS'Y

SN: (60001-(110185))

1шт.

|$8

0

TRANSMISSION ASS'Y

SN: (60001-(110179))

1шт.

|$9

714-17-20303

TRANSMISSION ASS'Y,(COLD TERRAIN (A) SPEC.)

SN: (110604)-UP

1шт.

|$10

714-17-20302

TRANSMISSION ASS'Y,(COLD TERRAIN (A) SPEC.)

SN: 60001-(110603)

1шт.

|$11

0

TRANSMISSION ASS'Y,(COLD TERRAIN (A) SPEC.)

SN: (60001-(110185))

1шт.

|$12

0

TRANSMISSION ASS'Y,(COLD TERRAIN (A) SPEC.)

SN: (60001-(110179))

1шт.

|$$10

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-63A0.

-1шт.

|$14

711-49-51000

CONVERTER ASS'Y

SN: 60001-UP

1шт.

1

01010-80825

BOLT

SN: 60001-UP

24шт.

2

01643-30823

WASHER

SN: 60001-UP

24шт.

3

711-49-62520

SHAFT

SN: (110558)-UP

1шт.

3

711-50-52520

SHAFT

SN: 60001-(110557)

1шт.

4

07018-31104

RING,SEAL (K1)

SN: 60001-UP

1шт.

5

04064-07525

RING,SNAP

SN: 60001-UP

1шт.

6

06040-06316

BEARING

SN: 60001-UP

1шт.

7

01010-81070

BOLT

SN: 60001-UP

12шт.

8

01643-31032

WASHER

SN: 60001-UP

12шт.

9

711-49-51121

PUMP

SN: 60001-UP

1шт.

10

711-50-51520

TURBINE

SN: 60001-UP

1шт.

11

711-50-41532

BOSS

SN: (110558)-UP

1шт.

11

711-50-41531

BOSS

SN: 60001-(110557)

1шт.

12

01010-81025

BOLT

SN: 60001-UP

18шт.

13

01643-31032

WASHER

SN: 60001-UP

18шт.

14

711-50-42111

STATOR

SN: 60001-UP

1шт.

15

06043-06214

BEARING

SN: 60001-UP

1шт.

16

711-47-11770

PLATE

SN: 60001-UP

1шт.

17

04064-07025

RING

SN: 60001-UP

1шт.

18

01010-80825

BOLT

SN: 60001-UP

8шт.

19

01643-30823

WASHER

SN: 60001-UP

8шт.

20

711-50-51210

CASE

SN: 60001-UP

1шт.

21

711-50-61251

PILOT

SN: (110555)-UP

1шт.

21

711-50-51250

PILOT

SN: 60001-(110554)

1шт.

22

711-47-51141

GEAR, 97 TEETH

SN: 60001-UP

1шт.

Выбрано товаров: 36
