Запчасти Komatsu WA430-5 ПЕРЕДНИЙ МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) СИЛОВАЯ ПЕРЕДАЧА

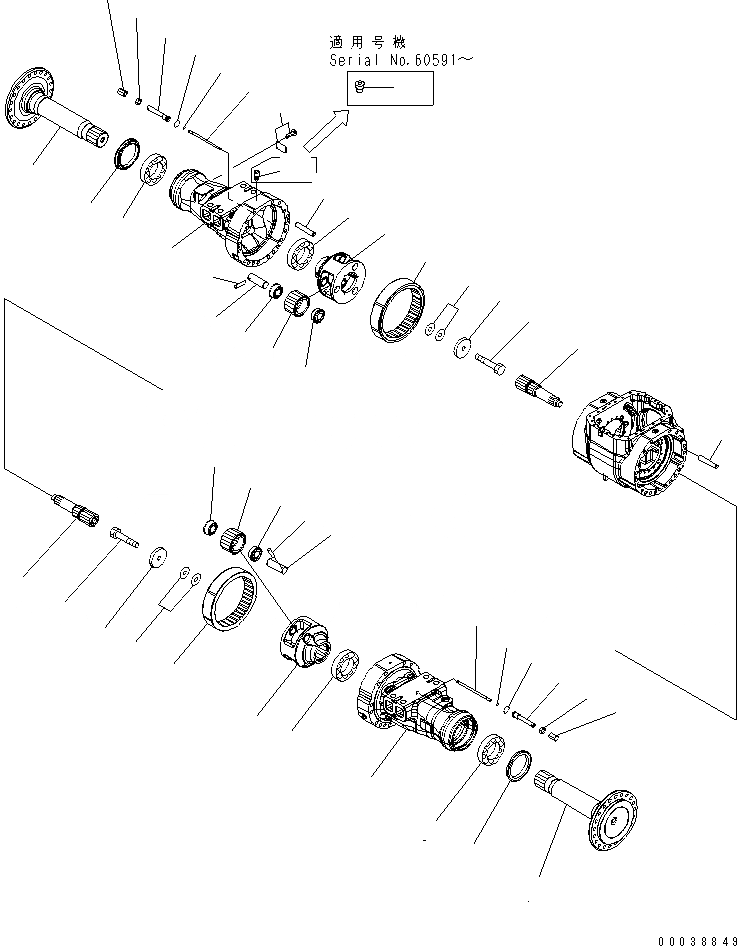

Схема запчастей Komatsu WA430-5 - ПЕРЕДНИЙ МОСТ (КОНЕЧНАЯ ПЕРЕДАЧА) СИЛОВАЯ ПЕРЕДАЧА
1
1
2
2
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25

Артикул

Название

Примечание

Количество

|$4

424-22-30002

AXLE ASS'Y,FRONT

SN: 60591-UP

1шт.

|$5

0

AXLE ASS'Y,FRONT

SN: 60001-60590

1шт.

|$6

424-22-30052

AXLE ASS'Y,FRONT (LIMITED SLIP DIFF.)

SN: 60591-UP

1шт.

|$7

0

AXLE ASS'Y,FRONT (LIMITED SLIP DIFF.)

SN: 60001-60590

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4400-51A0 TO F4400-56A0.

-1шт.

|$13

424-22-32001

FINAL DRIVE ASS'Y

SN: 60001-UP

1шт.

1

421-23-32530

GEAR

SN: 60001-UP

6шт.

2

421-23-32810

BEARING

SN: 60001-UP

12шт.

3

421-23-32630

CARRIER

SN: 60001-UP

2шт.

4

421-23-32352

WASHER

SN: 60001-UP

2шт.

5

421-23-32511

SHAFT

SN: 60001-UP

6шт.

6

421-22-32570

PIN

SN: 60001-UP

6шт.

7

424-22-32430

SHAFT,AXLE

SN: 60001-UP

2шт.

8

421-22-32850

BEARING

SN: 60001-UP

2шт.

9

421-22-32460

SEAL

SN: 60001-UP

2шт.

10

421-22-11860

BEARING

SN: 60001-UP

2шт.

11

421-23-32543

GEAR,RING

SN: .-UP

2шт.

11

421-23-32541

GEAR,RING

SN: 60001-.

2шт.

12

419-22-12581

PIN,DOWEL

SN: 60001-UP

8шт.

13

01011-62210

BOLT

SN: 60001-UP

2шт.

14

421-23-32470

SHIM, 0.05MM

SN: 60001-UP

4шт.

14

421-23-32480

SHIM, 0.2MM

SN: 60001-UP

4шт.

14

421-23-32490

SHIM, 0.5MM

SN: 60001-UP

4шт.

15

421-23-32421

SHAFT

SN: 60001-UP

2шт.

16

424-22-33910

HOUSING,R.H.

SN: 60024-UP

1шт.

16

424-22-33410

HOUSING,R.H.

SN: 60001-60023

1шт.

17

424-22-33920

HOUSING,L.H.

SN: 60024-UP

1шт.

17

424-22-33420

HOUSING,L.H.

SN: 60001-60023

1шт.

18

815-02-10110

PLATE, NAME

SN: 60001-UP

1шт.

18

04418-13060

SCREW

SN: 60001-UP

4шт.

19

07043-70108

PLUG

SN: 60591-UP

1шт.

19

07030-01030

BREATHER

SN: 60001-60590

1шт.

20

421-33-31711

SHAFT

SN: 60001-UP

2шт.

21

421-33-31730

CAP

SN: 60001-UP

2шт.

22

421-33-31721

GUIDE

SN: 60001-UP

2шт.

23

01583-11610

NUT

SN: 60001-UP

2шт.

24

07000-11005

O-RING

SN: 60001-UP

2шт.

25

07000-12018

O-RING

SN: 60001-UP

2шт.

Выбрано товаров: 38
