ПОЛ(ПРАВ.КОНСОЛЬН. БЛОК)

Запчасти Komatsu WA420-DZ-3 ПОЛ(ПРАВ.КОНСОЛЬН. БЛОК) [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]

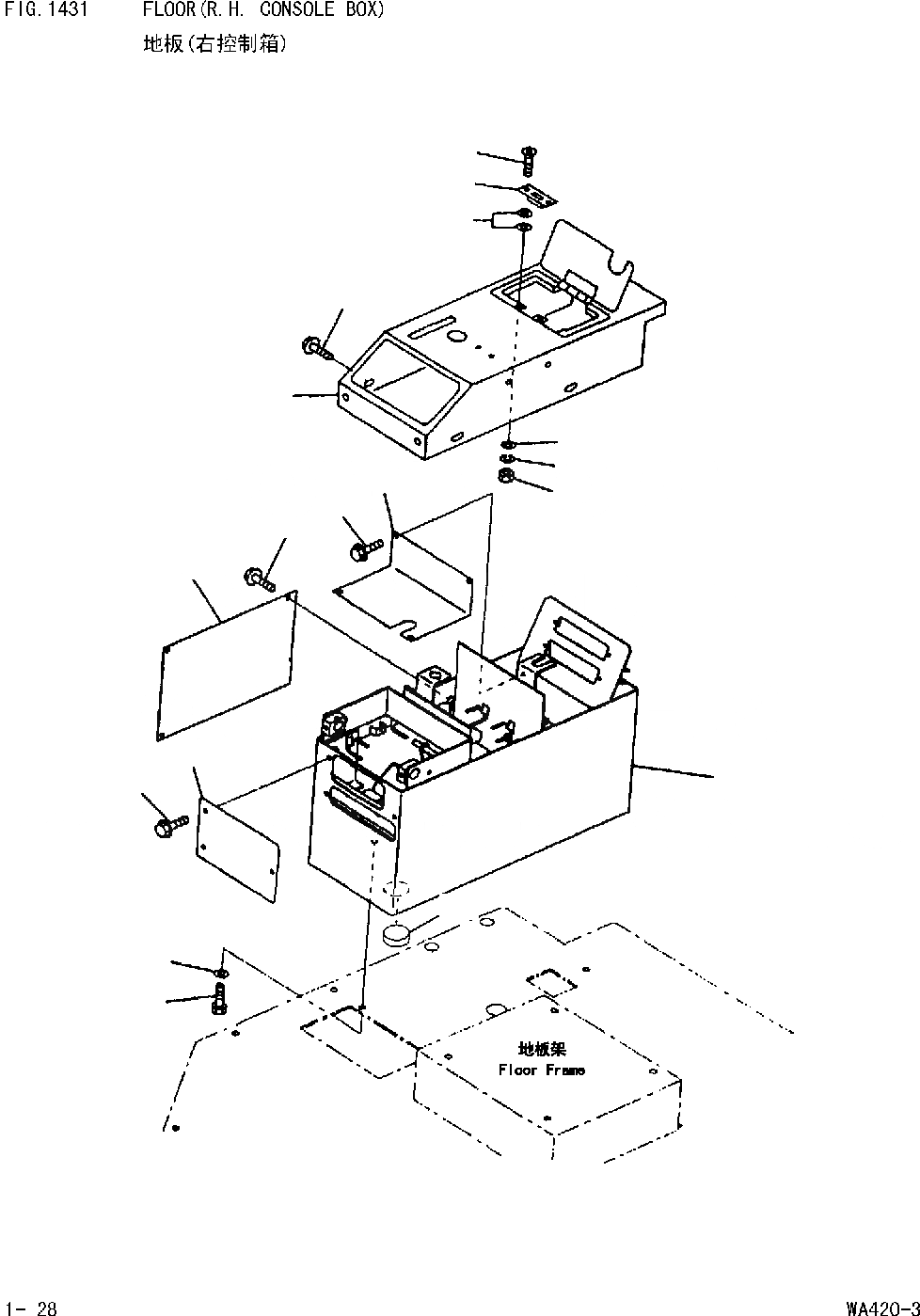

Схема запчастей Komatsu WA420-DZ-3 - ПОЛ(ПРАВ.КОНСОЛЬН. БЛОК) [КОМПОНЕНТЫ ДВИГАТЕЛЯ И ЭЛЕКТРИКА]
1
18
15
14
7
2
3
13
12
11
9
8
10
4
5
17
16
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-54-12871

BOX

Field_2: 10001-

1шт.

2

423-54-22210

COVER

Field_2: 10001-

1шт.

3

01435-00816

BOLT

Field_2: 10001-

4шт.

4

01010-81225

BOLT

Field_2: 10001-

3шт.

5

01643-31232

WASHER

Field_2: 10001-

3шт.

6

425-54-12721

PLATE

Field_2: 10001-

1шт.

7

01435-00812

BOLT

Field_2: 10001-

4шт.

8

09452-06506

CATCHER

Field_2: 10001-

1шт.

9

01224-40412

SCREW

Field_2: 10001-

2шт.

10

01641-20405

WASHER

Field_2: 10001-

4шт.

11

01580-60403

NUT

Field_2: 10001-

2шт.

12

01601-20410

WASHER,SPRING

Field_2: 10001-

2шт.

13

01641-20405

WASHER

Field_2: 10001-

2шт.

14

424-54-14191

PLATE

Field_2: 10001-

1шт.

15

01435-00610

BOLT

Field_2: 10001-

4шт.

16

423-54-12880

COVER

Field_2: 10001-

1шт.

17

01435-00816

BOLT

Field_2: 10001-

3шт.

18

09415-02512

CAP

Field_2: 10001-

1шт.

Выбрано товаров: 18
