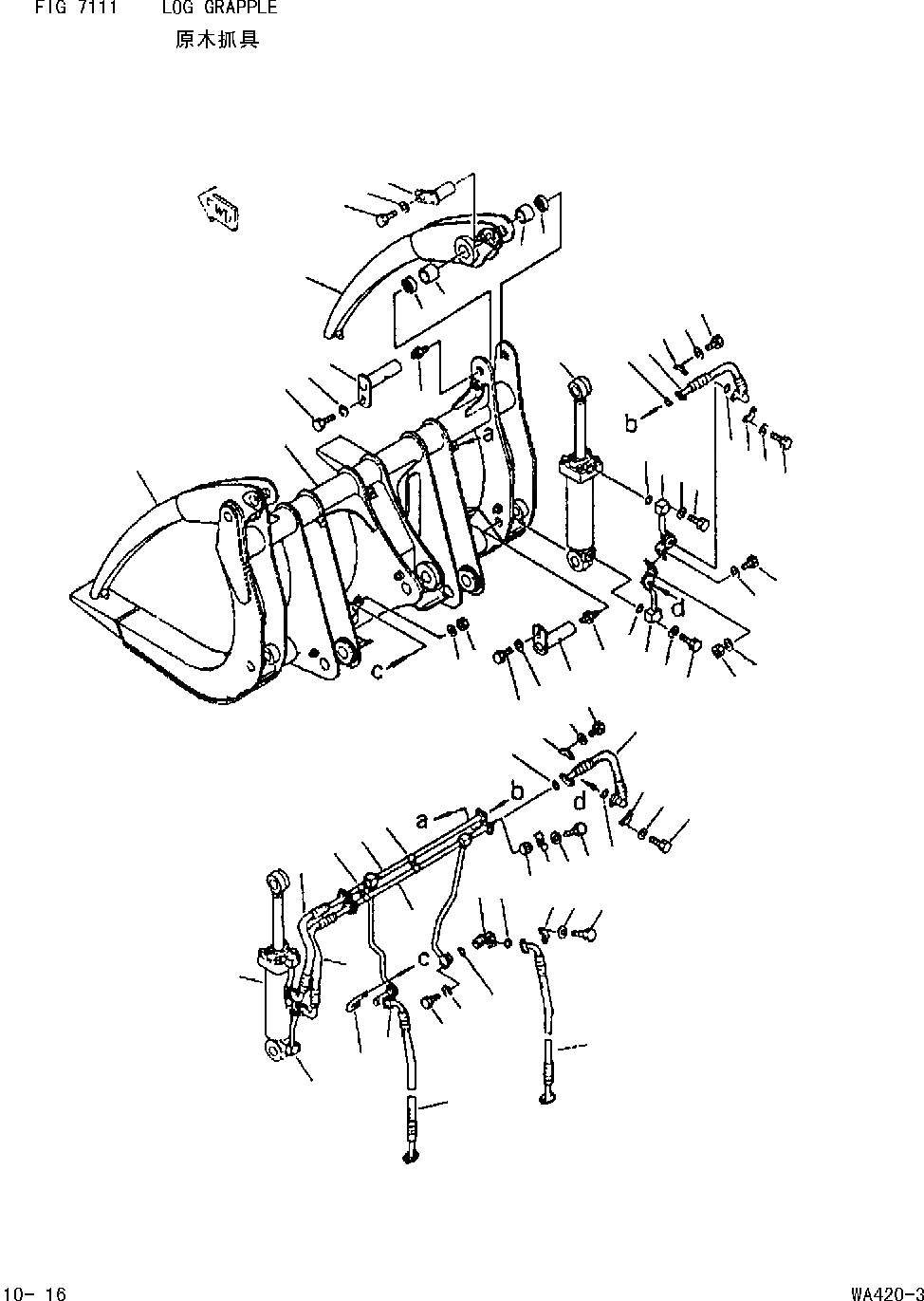

Запчасти Komatsu WA420-DZ-3 ЗАХВАТ ДЛЯ БРЕВЕН [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]
![Схема запчастей Komatsu WA420-DZ-3 - ЗАХВАТ ДЛЯ БРЕВЕН [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]](https://partsell.ru/storage/images/komatsu/wa4203cn/z0008a.png)
12
16
15
4
7
10
9
1
4
8
6
5
5
6
11
29
28
30
32
31
35
34
37
36
29
30
42
43
13
14
35
34
37
31
16
15
30
32
29
44
23
44
28
11
28
33
41
19
17
26
27
25
17
20
21
19
24
22
18
45
44
47
46
29
30
32
31
28
36
39
40
40
38
31
32
1
424-FKZ-1312
CARRIER
Field_2: 10001-
1шт.
|$2
424-880-0010
ARM ASS'Y
Field_2: 10001-
2шт.
4
424-880-1320
ARM
Field_2: 10001-
1шт.
5
419-70-11871
BUSHING
Field_2: 10001-
2шт.
6
419-09-11110
SEAL, DUST
Field_2: 10001-
4шт.
7
424-880-1140
PIN
Field_2: 10001-
2шт.
8
07020-00000
FITTING, GREASE
Field_2: 10001-
2шт.
9
01010-61625
BOLT
Field_2: 10001-
2шт.
10
421-70-11280
WASHER
Field_2: 10001-
2шт.
11
707-01-13260
CYLINDER ASS'Y
Field_2: 10001-
2шт.
12
424-880-1170
PIN
Field_2: 10001-
2шт.
13
424-880-1150
PIN
Field_2: 10001-
2шт.
14
07020-00000
FITTING, GREASE
Field_2: 10001-
2шт.
15
01010-61625
BOLT
Field_2: 10001-
4шт.
16
421-70-11280
WASHER
Field_2: 10001-
4шт.
17
07124-21011
HOSE
Field_2: 10001-
2шт.
18
07000-13032
O-RING
Field_2: 10001-
2шт.
19
07371-31049
FLANGE,SPLIT
Field_2: 10001-
4шт.
20
07372-21035
BOLT
Field_2: 10001-
8шт.
21
01643-51032
WASHER
Field_2: 10001-
8шт.
22
07128-11000
JOINT,SWIVEL
Field_2: 10001-
2шт.
23
424-880-1220
TUBE,L.H
Field_2: 10001-
1шт.
24
424-880-1210
TUBE,R.H
Field_2: 10001-
1шт.
25
07000-13035
O-RING
Field_2: 10001-
2шт.
26
01010-61060
BOLT
Field_2: 10001-
8шт.
27
01643-51032
WASHER
Field_2: 10001-
8шт.
28
07124-20609
HOSE
Field_2: 10001-
4шт.
29
07000-13025
O-RING
Field_2: 10001-
8шт.
30
07371-30638
FLANGE,SPLIT
Field_2: 10001-
16шт.
31
01010-60830
BOLT
Field_2: 10001-
32шт.
32
01643-50823
WASHER
Field_2: 10001-
32шт.
33
424-880-1190
TUBE,L.H
Field_2: 10001-
2шт.
34
424-880-1180
TUBE,R.H
Field_2: 10001-
2шт.
35
07000-13032
O-RING
Field_2: 10001-
4шт.
36
01010-61060
BOLT
Field_2: 10001-
16шт.
37
01643-51032
WASHER
Field_2: 10001-
16шт.
38
01010-61035
BOLT
Field_2: 10001-
2шт.
39
01580-11008
NUT
Field_2: 10001-
2шт.
40
01643-31032
WASHER
Field_2: 10001-
4шт.
41
07283-23442
CLIP
Field_2: 10001-
2шт.
42
01597-01009
NUT
Field_2: 10001-
4шт.
43
01643-31032
WASHER
Field_2: 10001-
4шт.
44
425-880-1380
CLAMP
Field_2: 10001-
3шт.
45
203-62-21720
SPACER
Field_2: 10001-
3шт.
46
01010-61040
BOLT
Field_2: 10001-
3шт.
47
01643-31032
WASHER
Field_2: 10001-
3шт.
Выбрано товаров: 46
Заказать запчасти
