КОЛЕНЧАТЫЙ РЫЧАГ

Запчасти Komatsu WA420-DZ-3 КОЛЕНЧАТЫЙ РЫЧАГ [РАБОЧЕЕ ОБОРУДОВАНИЕ]

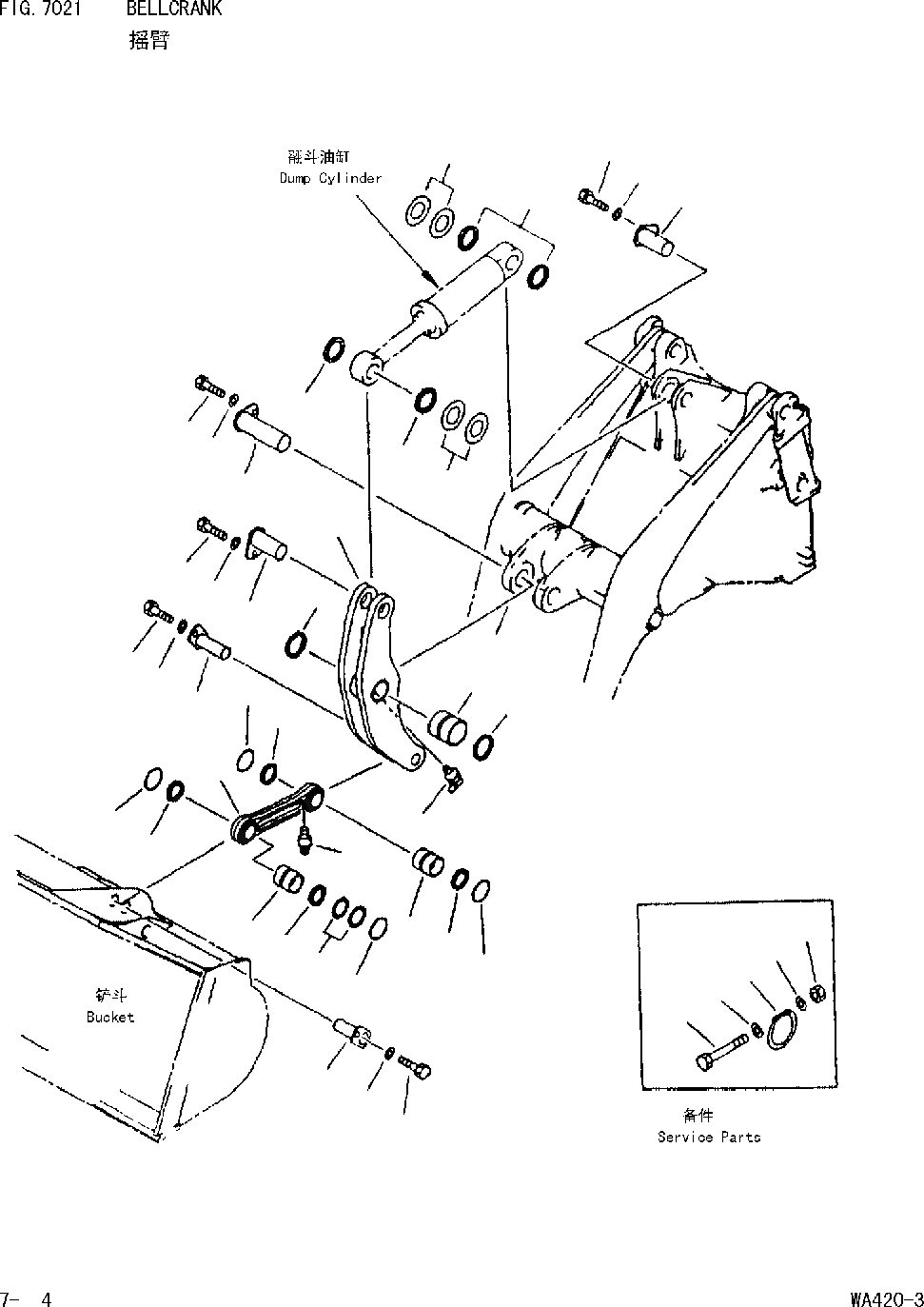

Схема запчастей Komatsu WA420-DZ-3 - КОЛЕНЧАТЫЙ РЫЧАГ [РАБОЧЕЕ ОБОРУДОВАНИЕ]
23
24
19
20
22
21
20
20
1
5
3
18
7
6
23
24
16
2
3
17
13
15
10
8
15
10
11
4
9
10
15
15
14
10
9
12
17
16
26
27
25
27
28
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$1

424-70-21200

BELLCRANK ASS'Y

Field_2: 10001-

1шт.

1

0

BELLCRANK

Field_2: 10001-

1шт.

2

424-70-11860

BUSHING

Field_2: 10001-

1шт.

3

421-09-11350

SEAL.DUST

Field_2: 10001-

2шт.

4

07020-00900

FITTING.GREASE

Field_2: 10001-

1шт.

5

424-70-11960

PIN

Field_2: 10001-

1шт.

6

01010-81630

BOLT

Field_2: 10001-

1шт.

7

421-70-11280

WASHER

Field_2: 10001-

1шт.

|$9

423-70-21300

LINK ASS'Y

Field_2: 10001-

1шт.

8

0

LINK

Field_2: 10001-

1шт.

9

424-70-11820

BUSHING

Field_2: 10001-

2шт.

10

424-09-12320

SEAL.DUST

Field_2: 10001-

4шт.

11

07020-00000

FITTING.GREASE

Field_2: 10001-

2шт.

12

424-70-11922

PIN

Field_2: 10001-

1шт.

13

424-70-11720

PIN

Field_2: 10001-

1шт.

14

423-70-11711

SHIM 1.5MM

Field_2: 10038-

1шт.

|$17

423-70-11811

SHIM 3.0MM

Field_2: 10038-

1шт.

15

423-70-11210

O-RING

Field_2: 10001-

4шт.

16

01010-81630

BOLT

Field_2: 10001-

2шт.

17

421-70-11280

WASHER

Field_2: 10001-

2шт.

18

424-70-11940

PIN

Field_2: 10001-

1шт.

19

424-70-11950

PIN

Field_2: 10001-

1шт.

20

421-09-11320

SEAL.DUST

Field_2: 10001-

4шт.

21

421-70-11470

SHIM 1.5MM

Field_2: 10001-

2шт.

22

421-70-11470

SHIM 1.5MM

Field_2: 10001-

1шт.

|$26

421-70-11480

SHIM 3.0MM

Field_2: 10001-

1шт.

23

01010-81630

BOLT

Field_2: 10001-

2шт.

24

421-70-11280

WASHER

Field_2: 10001-

2шт.

|$29

SERVICE PARTS

-1шт.

25

421-70-11410

O-RING

Field_2: 10001-

4шт.

26

236-46-13620

BOLT

Field_2: 10001-

4шт.

27

01641-20608

WASHER

Field_2: 10001-

8шт.

28

01596-00606

NUT

Field_2: 10001-

4шт.

Выбрано товаров: 33
