Запчасти Komatsu WA420-DZ-3 ГИДРОЛИНИЯ(ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]

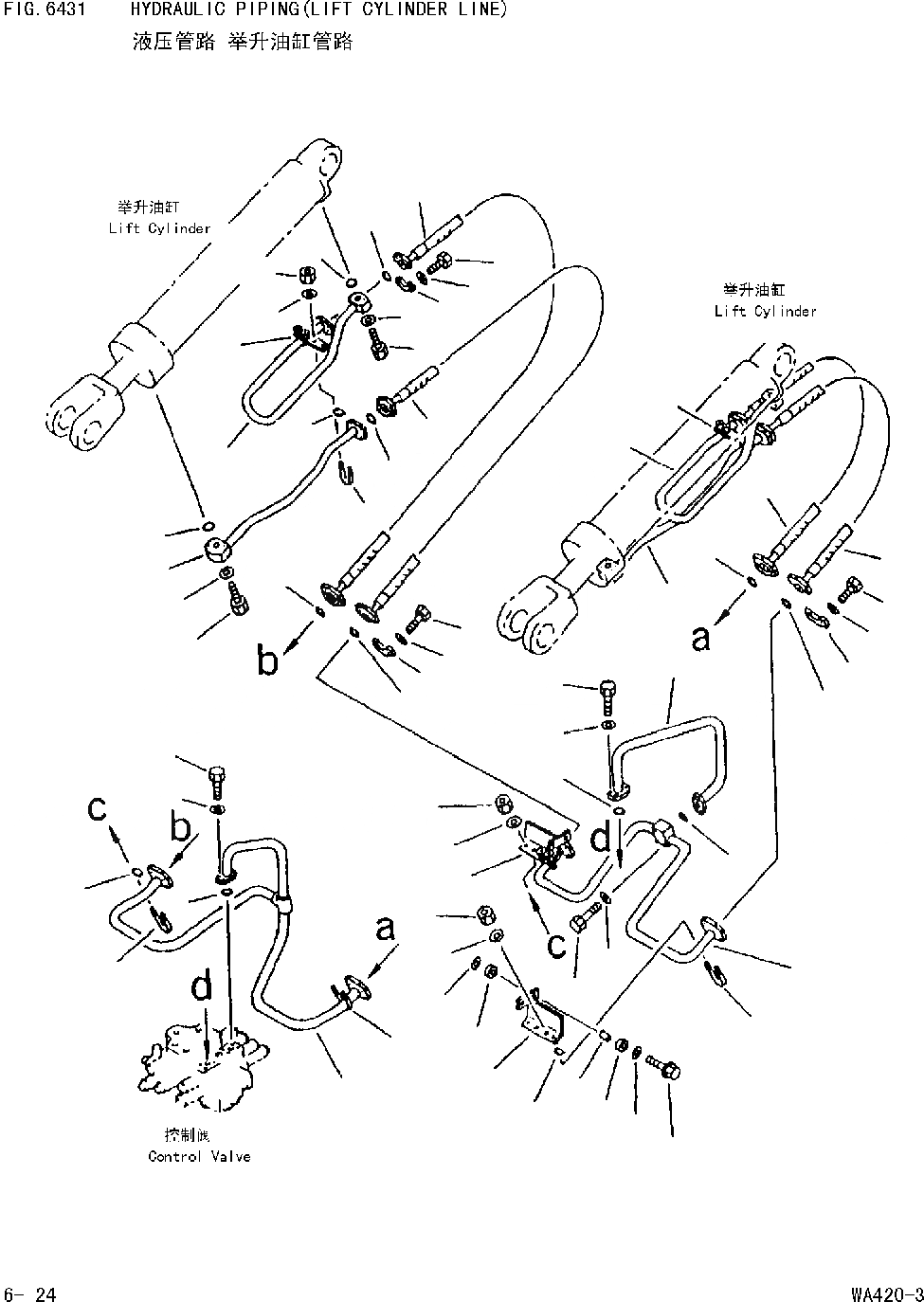

Схема запчастей Komatsu WA420-DZ-3 - ГИДРОЛИНИЯ(ЛИНИЯ ГИДРОЦИЛИНДРА ПОДЪЕМА) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]
11
12
18
31
32
20
19
13
15
14
11
12
29
30
12
14
15
16
28
11
12
17
11
14
15
13
2
28
16
18
17
20
19
8
10
7
13
12
10
9
30
29
7
1
29
26
32
31
22
32
31
24
21
30
25
23
26
27
5
6
29
3
4
12

Артикул

Название

Примечание

Количество

1

424-62-24820

TUBE

Field_2: 10001-

1шт.

2

423-62-23521

TUBE

Field_2: 10001-

1шт.

3

424-62-24810

TUBE

Field_2: 10001-

1шт.

4

07000-13035

O-RING

Field_2: 10001-

1шт.

5

01010-81075

BOLT

Field_2: 10001-

4шт.

6

01643-31032

WASHER

Field_2: 10001-

4шт.

7

07000-13035

O-RING

Field_2: 10001-

2шт.

8

07372-21040

BOLT

Field_2: 10001-

4шт.

9

07372-21035

BOLT

Field_2: 10001-

4шт.

10

01643-51032

WASHER

Field_2: 10001-

8шт.

11

07125-01211

HOSE

Field_2: 10001-

4шт.

12

07000-13038

O-RING

Field_2: 10001-

8шт.

13

07371-31255

FLANGE SPILT

Field_2: 10001-

16шт.

14

07372-21035

BOLT

Field_2: 10001-

32шт.

15

01643-51032

WASHER

Field_2: 10001-

32шт.

16

424-62-24520

TUBE

Field_2: 10001-

2шт.

17

424-62-24510

TUBE

Field_2: 10001-

2шт.

18

07000-13035

O-RING

Field_2: 10001-

4шт.

19

01010-81060

BOLT

Field_2: 10001-

16шт.

20

01643-51032

WASHER

Field_2: 10001-

16шт.

21

424-62-23360

BRACKET.L.H

Field_2: 10001-

1шт.

22

424-62-23560

BRACKET.R.H

Field_2: 10001-

1шт.

23

419-43-17930

CUSHION

Field_2: 10001-

4шт.

24

415-64-13130

CUSHION

Field_2: 10001-

4шт.

25

421-62-18560

SPACER

Field_2: 10001-

4шт.

26

415-64-13120

WASHER

Field_2: 10001-

8шт.

27

01435-01045

BOLT

Field_2: 10001-

4шт.

28

424-62-14391

PLATE

Field_2: 10001-

2шт.

29

07283-33450

CLIP

Field_2: 10001-

8шт.

30

07283-53444

SEAT

Field_2: 10001-

8шт.

31

01597-01009

NUT

Field_2: 10001-

16шт.

32

01643-31032

WASHER

Field_2: 10001-

16шт.

Выбрано товаров: 32
