ГИДРОЛИНИЯ(ВОЗВРАТН. ЛИНИЯ)

Запчасти Komatsu WA420-DZ-3 ГИДРОЛИНИЯ(ВОЗВРАТН. ЛИНИЯ) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]

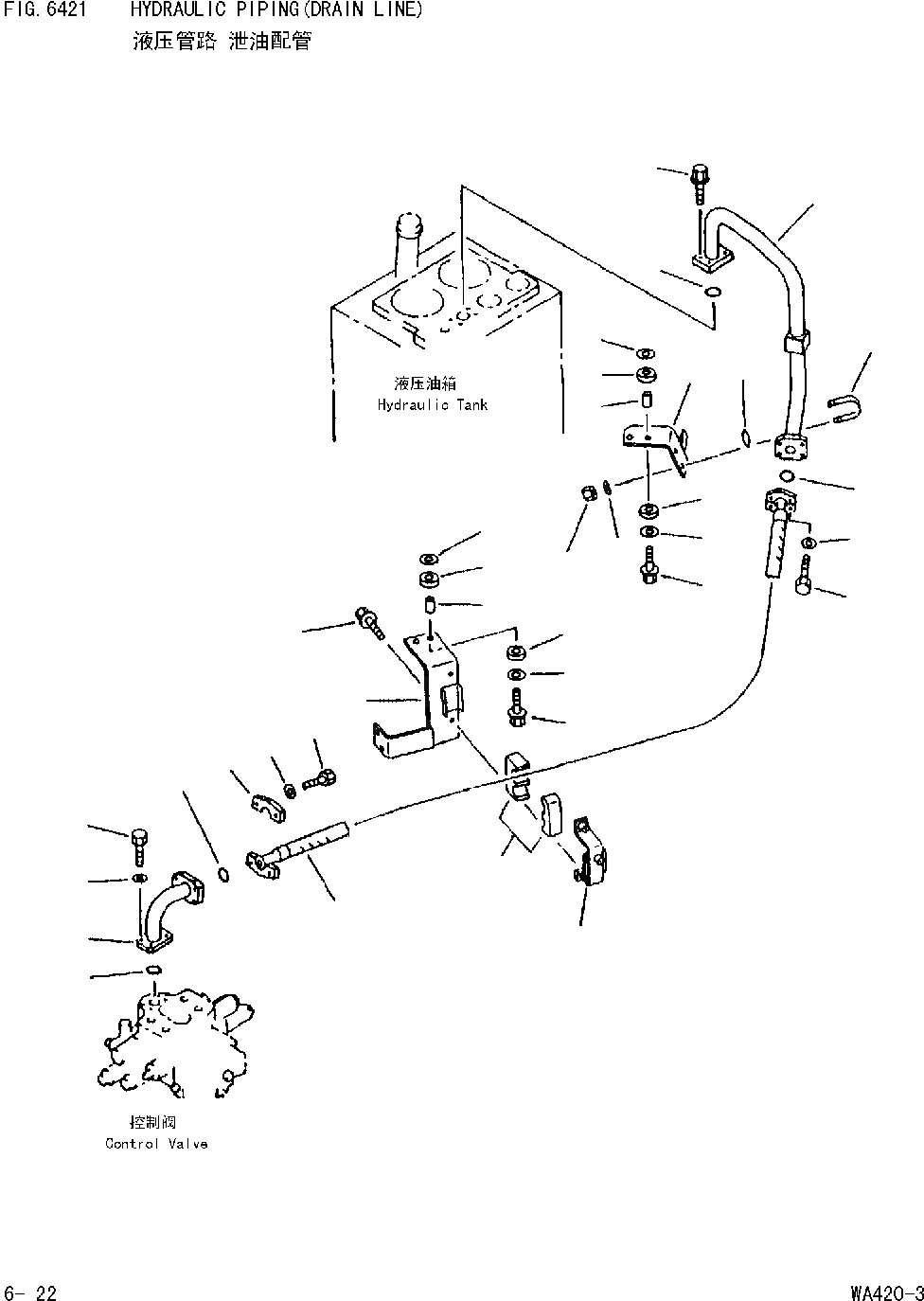

Схема запчастей Komatsu WA420-DZ-3 - ГИДРОЛИНИЯ(ВОЗВРАТН. ЛИНИЯ) [УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ]
10
19
11
12
17
15
16
13
20
6
9
8
14
17
18
22
21
27
25
26
24
27
31
23
28
29
30
5
9
8
7
6
3
4
1
2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

424-62-23380

TUBE

Field_2: 10001-

1шт.

2

07000-13035

O-RING

Field_2: 10001-

1шт.

3

07372-21030

BOLT

Field_2: 10001-

4шт.

4

01643-51032

WASHER

Field_2: 10001-

4шт.

5

07119-01413

HOSE

Field_2: 10001-

1шт.

6

07000-13048

O-RING

Field_2: 10001-

2шт.

7

07371-31465

FLANGE.SPLIT

Field_2: 10001-

4шт.

8

07372-21240

BOLT

Field_2: 10001-

8шт.

9

01643-51232

WASHER

Field_2: 10001-

8шт.

10

424-62-23170

TUBE

Field_2: 10001-

1шт.

11

07000-13038

O-RING

Field_2: 10001-

1шт.

12

01435-01235

BOLT

Field_2: 10001-

4шт.

13

424-62-23180

BRACKET

Field_2: 10001-

1шт.

14

415-64-13130

CUSHION

Field_2: 10001-

2шт.

15

419-43-17930

CUSHION

Field_2: 10001-

2шт.

16

421-62-18560

SPACER

Field_2: 10001-

2шт.

17

415-64-13120

WASHER

Field_2: 10001-

4шт.

18

01435-01045

BOLT

Field_2: 10001-

2шт.

19

07283-34354

CLIP

Field_2: 10001-

1шт.

20

07283-54353

SEAT

Field_2: 10001-

1шт.

21

01597-01009

NUT

Field_2: 10001-

2шт.

22

01643-31032

WASHER

Field_2: 10001-

2шт.

23

424-62-23110

BRACKET

Field_2: 10001-

1шт.

24

415-64-13130

CUSHION

Field_2: 10001-

2шт.

25

419-43-17930

CUSHION

Field_2: 10001-

2шт.

26

421-62-18560

SPACER

Field_2: 10001-

2шт.

27

415-64-13120

WASHER

Field_2: 10001-

4шт.

28

01435-01045

BOLT

Field_2: 10001-

2шт.

29

424-62-23350

RUBBER

Field_2: 10001-

2шт.

30

423-62-13740

BRACKET

Field_2: 10001-

1шт.

31

01435-01230

BOLT

Field_2: 10001-

2шт.

Выбрано товаров: 31
