Запчасти Komatsu WA420-DZ-3 ТРАНСМИССИЯ(3 МУФТА) [ТРАНСМИССИЯ]

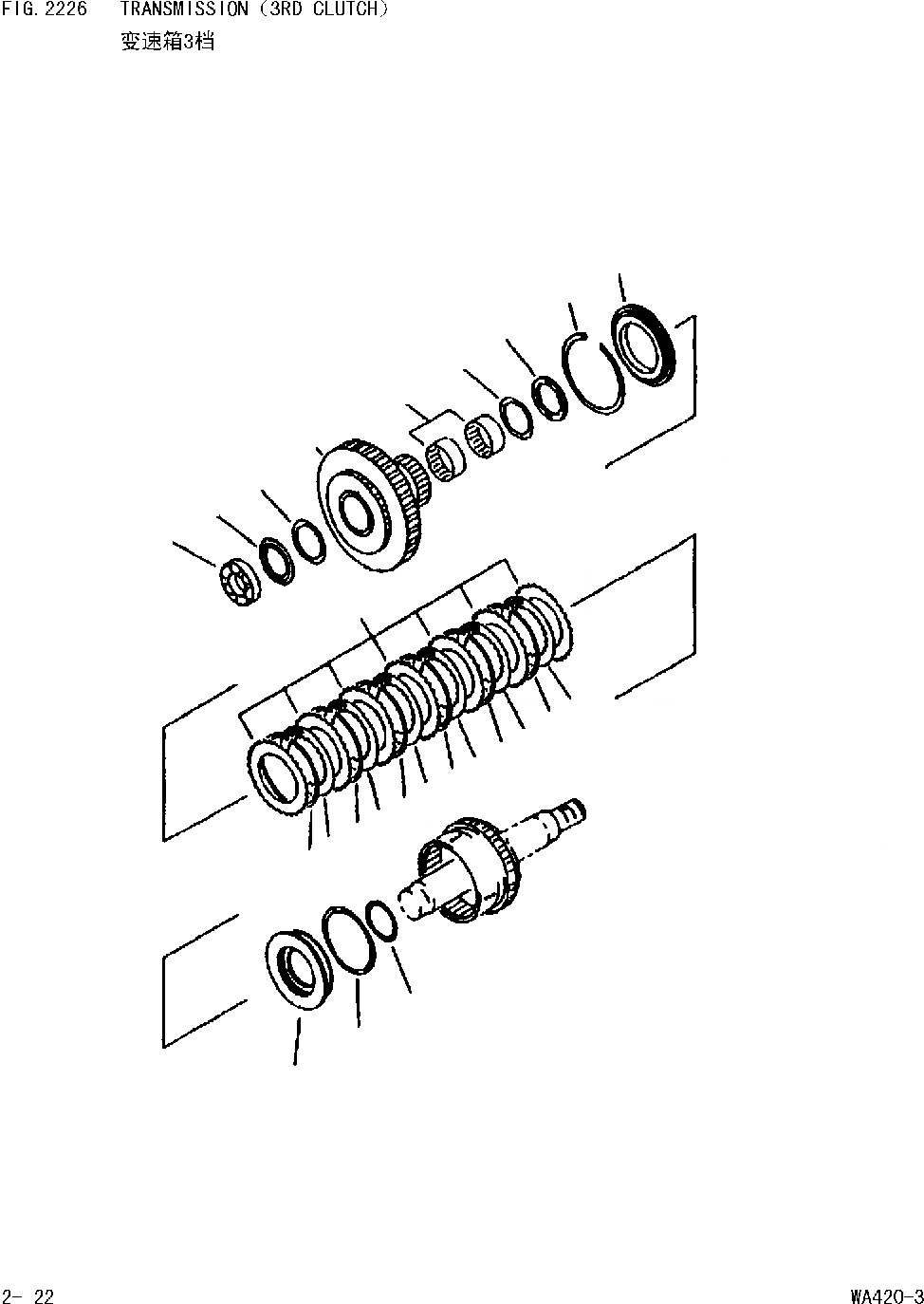

Схема запчастей Komatsu WA420-DZ-3 - ТРАНСМИССИЯ(3 МУФТА) [ТРАНСМИССИЯ]
4
4
4
4
4
4
6
6
6
6
6
6
5
9
10
11
11
12
8
7
13
14
3
2
1

Артикул

Название

Примечание

Количество

|$1

714-17-X0011

TRANSMISSION ASS'Y

Field_2: 10026-

1шт.

|$1

-1шт.

|$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271

-1шт.

|$1

-1шт.

|$5

714-07-13500

CLUTCH ASS'Y,3RD AND 4TH

Field_2: 10001-

1шт.

|$1

-1шт.

|$7

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2225 TO 2226

-1шт.

|$1

-1шт.

1

714-07-12661

PISTON,3RD

Field_2: 10001-

1шт.

2

714-07-12740

RING,SEAL

Field_2: 10001-

1шт.

3

714-07-19320

RING,SEAL

Field_2: 10001-

1шт.

4

714-07-12670

DISC

Field_2: 10001-

6шт.

5

714-07-12680

PLATE,SEPARATE

Field_2: 10001-

7шт.

6

714-07-12781

SPRING,WAVE

6шт.

|$15

\9\714-07-12780

SPRING,WAVE

6шт.

7

714-07-12711

PLATE,END

Field_2: 10001-

1шт.

8

714-07-12720

RING,SNAP

Field_2: 10001-

1шт.

9

0

GEAR,43-49 TEETH,3RD

Field_2: 10001-

1шт.

10

56B-15-19410

BEARING,NEEDLE

Field_2: 10026-

2шт.

|$20

714-07-12271

BEARING,NEEDLE

Field_2: 10001-10025

2шт.

|$21

0

BEARING,NEEDLE

Field_2: 10001-

2шт.

11

714-07-12210

WASHER,THRUST

Field_2: 10001-

2шт.

12

714-07-12930

WASHER,THRUST

Field_2: 10001-

1шт.

13

714-07-12250

SPACER

Field_2: 10001-

1шт.

14

714-07-19340

BEARING

Field_2: 10001-

1шт.

Выбрано товаров: 25
