Komatsu
/
Погрузчики фронтальные
/
WA420-3MC S/N A31001-UP
/
ЭЛЕКТРИКА
/

FIG. E-A ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ

Запчасти Komatsu WA420-3MC FIG. E-A ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ ЭЛЕКТРИКА

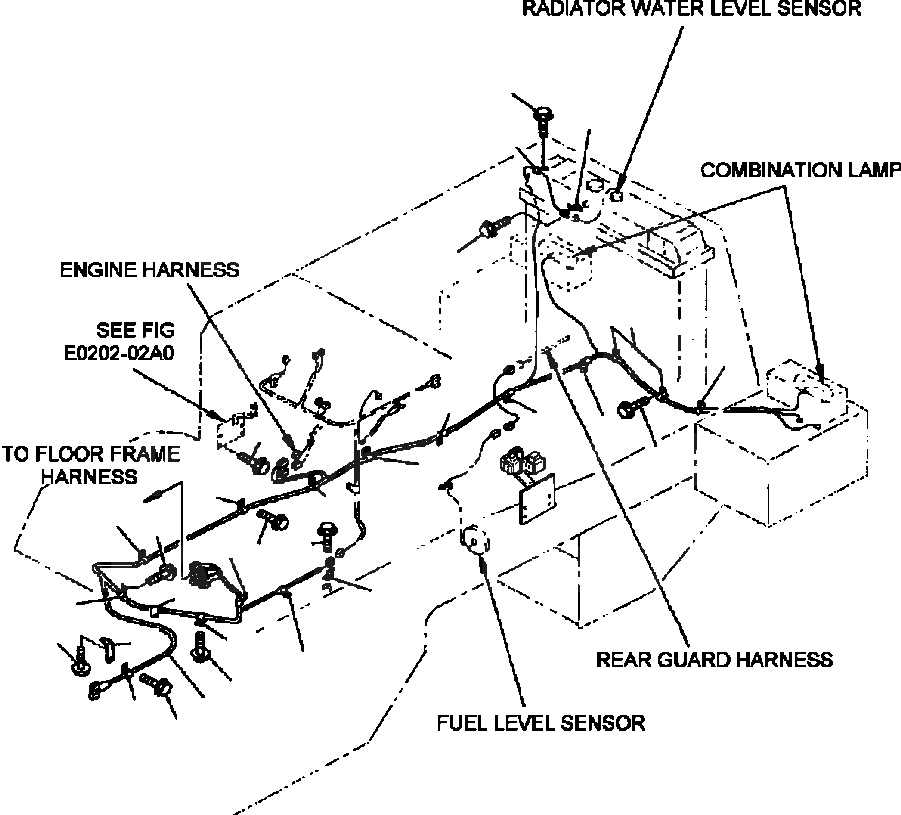

Схема запчастей Komatsu WA420-3MC - FIG. E-A ПРОВОДКА - ЗАДН. РАМА ЛИНИЯ ЭЛЕКТРИКА
4
12
10
13
3
3
3
3
3
2
4
3
5
5
5
8
9
11
6
7
12
7
15
14
7
10
8
1
16
17

№

Артикул

Название

Примечание

Количество

1

424-06-A1630

WIRING HARNESS

SN: A31001-UP-UP

1шт.

|$1

08020-10000

DIODE

SN: A31001-UP-UP

4шт.

2

01435-01020

BOLT

SN: A31001-UP-UP

2шт.

3

08036-02514

CLIP

SN: A31001-UP-UP

8шт.

4

01435-01016

BOLT

SN: A31001-UP-UP

8шт.

5

04434-52712

CLIP

SN: A31001-UP-UP

3шт.

6

01435-01016

BOLT

SN: A31001-UP-UP

3шт.

7

04434-53412

CLIP

SN: A31001-UP-UP

3шт.

8

01435-01016

BOLT

SN: A31001-UP-UP

3шт.

9

04434-52212

CLIP

SN: A31001-UP-UP

1шт.

10

08036-01414

CLIP

SN: A31001-UP-UP

2шт.

11

01435-01016

BOLT

SN: A31001-UP-UP

3шт.

12

08053-00912

CLIP

SN: A31001-UP-UP

2шт.

13

01435-01016

BOLT

SN: A31001-UP-UP

1шт.

14

42A-16-11210

PLATE

SN: A31001-UP-UP

1шт.

15

01435-01020

BOLT

SN: A31001-UP-UP

1шт.

16

04434-52212

CLIP

SN: A31001-UP-UP

1шт.

17

01435-01020

BOLT

SN: A31001-UP-UP

1шт.

Выбрано товаров: 18
