WA420-3MC S/N A31001-UP
/
КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ

Запчасти Komatsu WA420-3MC FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ КОМПОНЕНТЫ ДВИГАТЕЛЯ

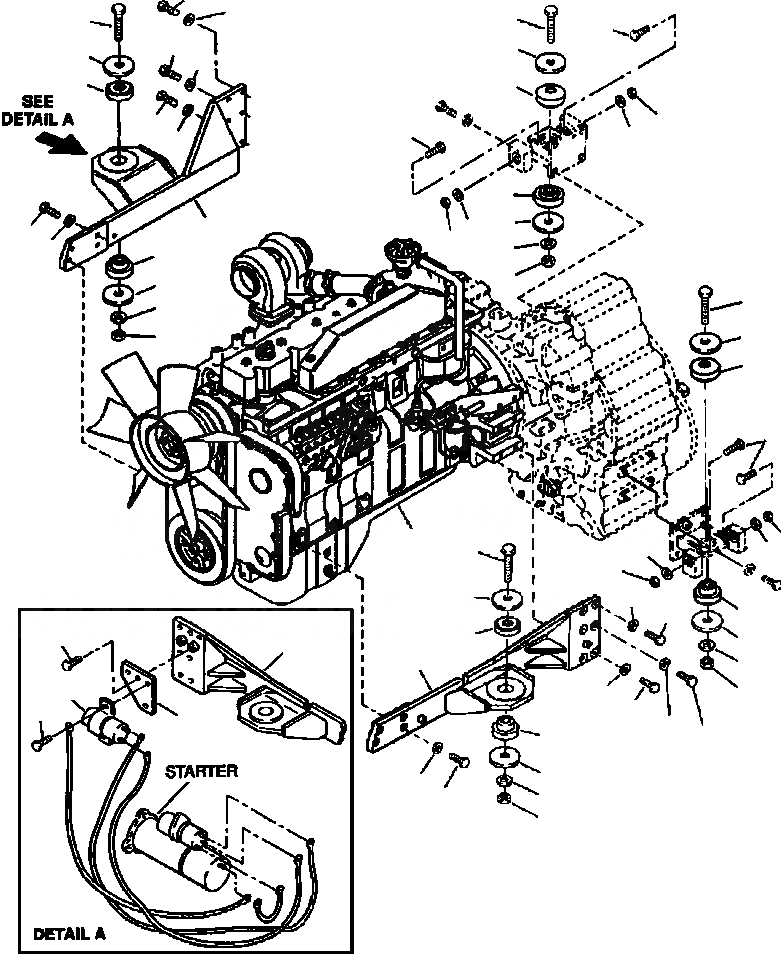

Схема запчастей Komatsu WA420-3MC - FIG. B-A КРЕПЛЕНИЕ ДВИГАТЕЛЯ КОМПОНЕНТЫ ДВИГАТЕЛЯ
14
15
5
5
8
13
4
4
15
3
3
9
14
8
10
15
2
4
11
10
13
9
15
7
2
6
4
5
7
4
6
3
8
1
9
5
10
10
9
4
15
2
13
3
19
4
11
12
7
15
6
16
13
17
18
15
2
13
4
15
7
13
6

№

Артикул

Название

Примечание

Количество

1

ENGINE, COMPLETE (SEE FIG. A9101-A3A9)

-1шт.

|$1

424-01-11310

CUSHION ASSEMBLY

SN: A31001-UP-UP

4шт.

2

NSS

CUSHION

SN: A31001-UP-UP

1шт.

3

NSS

CUSHION

SN: A31001-UP-UP

4шт.

4

424-01-11220

WASHER

SN: A31001-UP-UP

8шт.

5

01011-62440

BOLT

SN: A31001-UP-UP

4шт.

6

01580-02419

NUT

SN: A31001-UP-UP

4шт.

7

01643-32460

WASHER

SN: A31001-UP-UP

4шт.

8

01016-52080

BOLT

SN: A31001-UP-UP

4шт.

9

01580-12016

NUT

SN: A31001-UP-UP

4шт.

10

01643-32060

WASHER

SN: A31001-UP-UP

4шт.

11

424-01-21211

SUPPORT - L.H.

SN: A31001-UP-UP

1шт.

12

424-01-21221

SUPPORT - R.H.

SN: A31001-UP-UP

1шт.

13

01010-31245

BOLT

SN: A31001-UP-UP

12шт.

14

01010-31245

BOLT

SN: A31001-UP-UP

8шт.

15

01643-31232

WASHER

SN: A31001-UP-UP

20шт.

16

419-06-21310

SAFETY RELAY

SN: A31001-UP-UP

1шт.

17

01435-00616

BOLT, FLANGED

SN: A31001-UP-UP

2шт.

18

419-06-21320

PLATE

SN: A31001-UP-UP

1шт.

19

01435-01220

BOLT

SN: A31001-UP-UP

2шт.

Выбрано товаров: 20
