Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA420-3MC S/N A31001-UP
/
РАБОЧЕЕ ОБОРУДОВАНИЕ
/

FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - ГИДРОЛИНИЯ

Запчасти Komatsu WA420-3MC FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - ГИДРОЛИНИЯ РАБОЧЕЕ ОБОРУДОВАНИЕ

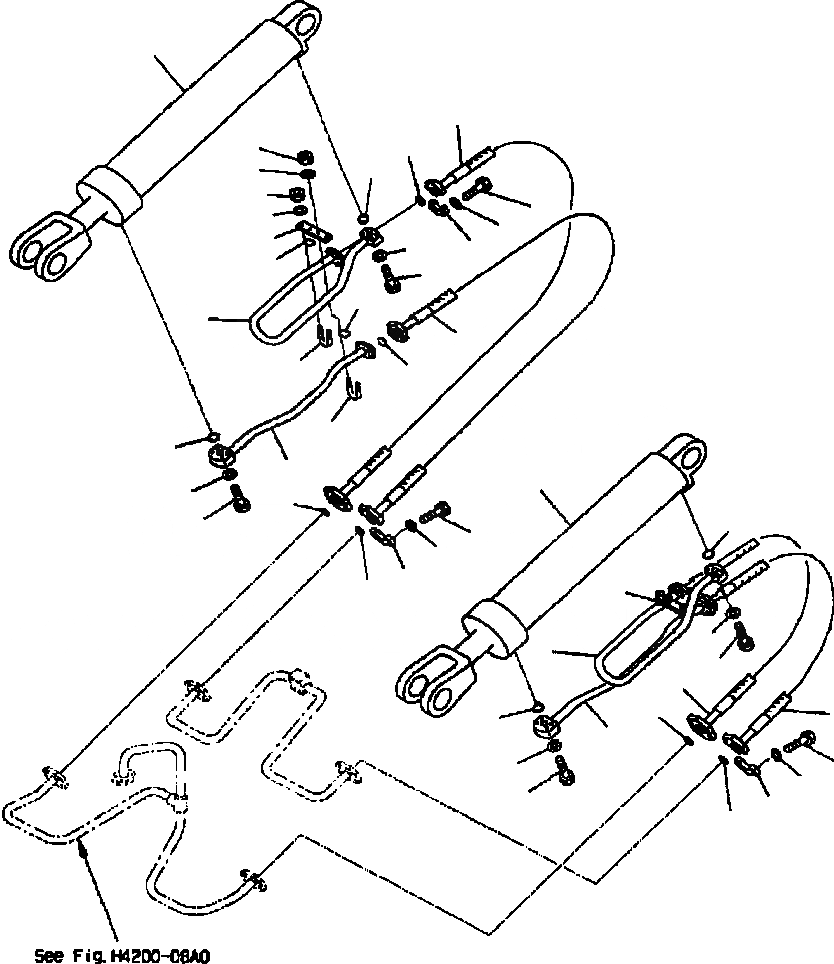

Схема запчастей Komatsu WA420-3MC - FIG. T-A ГИДРОЦИЛИНДР ПОДЪЕМА - ГИДРОЛИНИЯ РАБОЧЕЕ ОБОРУДОВАНИЕ
1
3
28
6
17
27
14
8
13
9
10
16
7
12
15
26
4
3
11
6
25
24
5
1
23
18
17
22
20
21
19
10
18
16
4
15
2
18
2
24
5
20
23
21
22
19
18

№

Артикул

Название

Примечание

Количество

1

CYLINDER ASSEMBLY, LIFT(SEE FIG. Y1620-01A0)

SN: A31001-UP-UP

-1шт.

2

07125-01011

HOSE

SN: A31001-UP-UP

2шт.

3

07125-01011

HOSE

SN: A31001-UP-UP

2шт.

4

424-62-23290

TUBE

SN: A31001-UP-UP

2шт.

5

424-62-23330

TUBE

SN: A31001-UP-UP

2шт.

6

07000-13032

O-RING

SN: A31001-UP-UP

4шт.

7

07371-31049

FLANGE, SPLIT

SN: A31001-UP-UP

8шт.

8

07372-21035

BOLT

SN: A31001-UP-UP

16шт.

9

01643-51032

WASHER

SN: A31001-UP-UP

16шт.

10

424-62-14391

PLATE

SN: A31001-UP-UP

2шт.

11

07283-33450

CLIP

SN: A31001-UP-UP

2шт.

12

07283-53444

SEAT

SN: A31001-UP-UP

2шт.

13

01643-31032

WASHER

SN: A31001-UP-UP

4шт.

14

01597-01009

NUT

SN: A31001-UP-UP

4шт.

15

01010-81060

BOLT

SN: A31001-UP-UP

8шт.

16

01643-51032

WASHER

SN: A31001-UP-UP

8шт.

17

07000-13035

O-RING

SN: A31001-UP-UP

2шт.

18

07000-13032

O-RING

SN: A31001-UP-UP

4шт.

19

07371-31049

FLANGE, SPLIT

SN: A31001-UP-UP

8шт.

20

07372-21035

BOLT

SN: A31001-UP-UP

16шт.

21

01643-51032

WASHER

SN: A31001-UP-UP

16шт.

22

01010-81060

BOLT

SN: A31001-UP-UP

8шт.

23

01643-51032

WASHER

SN: A31001-UP-UP

8шт.

24

07000-13035

O-RING

SN: A31001-UP-UP

2шт.

25

07283-33450

CLIP

SN: A31001-UP-UP

2шт.

26

07283-53444

SEAT

SN: A31001-UP-UP

2шт.

27

01643-31032

WASHER

SN: A31001-UP-UP

4шт.

28

01597-01009

NUT

SN: A31001-UP-UP

4шт.

Выбрано товаров: 28
