Komatsu
/
Погрузчики фронтальные
/
WA420-3MC S/N A31001-UP
/
ЧАСТИ КОРПУСА
/

FIG. M-A ДВЕРЦЫ КАПОТА

Запчасти Komatsu WA420-3MC FIG. M-A ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА

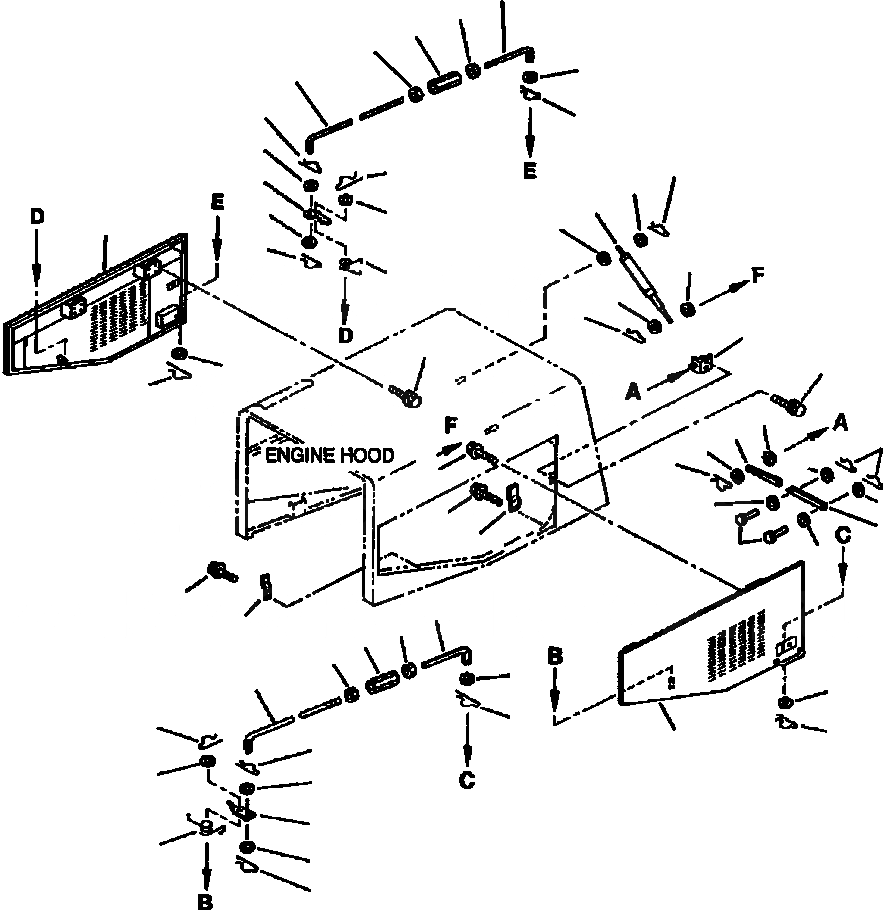

Схема запчастей Komatsu WA420-3MC - FIG. M-A ДВЕРЦЫ КАПОТА ЧАСТИ КОРПУСА
20
22
39
21
23
24
19
25
25
24
28
18
16
27
26
24
17
27
14
25
27
15
27
28
29
13
30
24
25
39
35
38
39
38
39
13
39
39
32
36
31
37
34
7
9
33
8
10
11
6
11
12
5
12
1
12
4
11
3
2
11
12

№

Артикул

Название

Примечание

Количество

1

424-54-21930

DOOR, L.H.

SN: A31001-A31099-UP

1шт.

|$2

OR

-1шт.

1

424-54-A1930

DOOR, L.H.

SN: A31100-UP-UP

1шт.

|$5

421-54-11364

LOCK

SN: A31100-UP-UP

2шт.

|$7

OR

-1шт.

1

424-54-A1950

DOOR, L.H. - FULL REAR FENDER

SN: A31001-UP-UP

1шт.

2

417-54-21610

SPRING, L.H.

SN: A31001-UP-UP

1шт.

3

417-54-21650

STRIKER

SN: A31001-UP-UP

1шт.

4

01641-21016

WASHER

SN: A31001-UP-UP

1шт.

5

04050-12020

PIN, COTTER

SN: A31001-UP-UP

1шт.

6

421-54-A1780

ROD

SN: A31001-UP-UP

1шт.

7

421-54-A1790

ROD

SN: A31001-UP-UP

1шт.

8

421-54-21780

BUCKLE

SN: A31001-UP-UP

1шт.

9

01580-10605

NUT

SN: A31001-UP-UP

1шт.

10

01508-40603

NUT, L.H. THREAD

SN: A31001-UP-UP

1шт.

11

01641-20608

WASHER

SN: A31001-UP-UP

4шт.

12

04050-12020

PIN, COTTER

SN: A31001-UP-UP

1шт.

13

01435-01225

BOLT

SN: A31001-UP-UP

16шт.

14

424-54-21260

DOOR, R.H.

SN: A31001-A31099-UP

1шт.

|$24

OR

-1шт.

14

424-54-A1920

DOOR, R.H.

SN: A31100-UP-UP

1шт.

|$27

421-54-11364

LOCK

SN: A31100-UP-UP

2шт.

|$29

OR

-1шт.

14

424-54-A1970

DOOR, R.H. - FULL REAR FENDER

SN: A31001-UP-UP

1шт.

15

417-54-21660

SPRING, R.H.

SN: A31001-UP-UP

1шт.

16

417-54-21650

STRIKER

SN: A31001-UP-UP

1шт.

17

01641-21016

WASHER

SN: A31001-UP-UP

1шт.

18

04050-12020

PIN, COTTER

SN: A31001-UP-UP

1шт.

19

421-54-A1780

ROD

SN: A31001-UP-UP

1шт.

20

421-54-A1790

ROD

SN: A31001-UP-UP

1шт.

21

421-54-21780

BUCKLE

SN: A31001-UP-UP

1шт.

22

01580-10605

NUT

SN: A31001-UP-UP

1шт.

23

01508-40603

NUT, L.H. THREAD

SN: A31001-UP-UP

1шт.

24

01641-20608

WASHER

SN: A31001-UP-UP

4шт.

25

04050-12020

PIN, COTTER

SN: A31001-UP-UP

4шт.

26

421-54-21810

GAS SPRING ASSEMBLY

SN: A31001-UP-UP

2шт.

|$45

OR

-1шт.

26

421-54-21810

GAS SPRING ASSEMBLY - FULL REAR FENDER

SN: A31001-UP-UP

4шт.

27

01643-30823

WASHER

SN: A31001-UP-UP

8шт.

28

04052-10833

PIN, SNAP

SN: A31001-UP-UP

4шт.

29

421-54-24950

BRACKET

SN: A31001-UP-UP

2шт.

30

01435-01020

BOLT

SN: A31001-UP-UP

4шт.

31

421-54-21840

PLATE

SN: A31001-UP-UP

2шт.

32

01435-01225

BOLT

SN: A31001-UP-UP

4шт.

33

421-54-21760

PLATE

SN: A31001-UP-UP

2шт.

34

01435-01220

BOLT

SN: A31001-UP-UP

4шт.

35

421-54-21990

PLATE

SN: A31001-UP-UP

2шт.

36

421-54-21980

PLATE

SN: A31001-UP-UP

2шт.

37

04205-31025

PIN

SN: A31001-UP-UP

4шт.

38

04052-11038

PIN, SNAP

SN: A31001-UP-UP

6шт.

39

01641-21016

WASHER

SN: A31001-UP-UP

12шт.

Выбрано товаров: 51
