WA420-3MC S/N A31001-UP
/
ГИДРАВЛИКА
/

FIG. H-A ГИДРОЛИНИЯ РУЛЕВОГО УПРАВЛЕНИЯ - ЛИНИЯ КЛАПАНА ОСТАНОВКИ КРЕПЛЕНИЕ

Запчасти Komatsu WA420-3MC FIG. H-A ГИДРОЛИНИЯ РУЛЕВОГО УПРАВЛЕНИЯ - ЛИНИЯ КЛАПАНА ОСТАНОВКИ КРЕПЛЕНИЕ ГИДРАВЛИКА

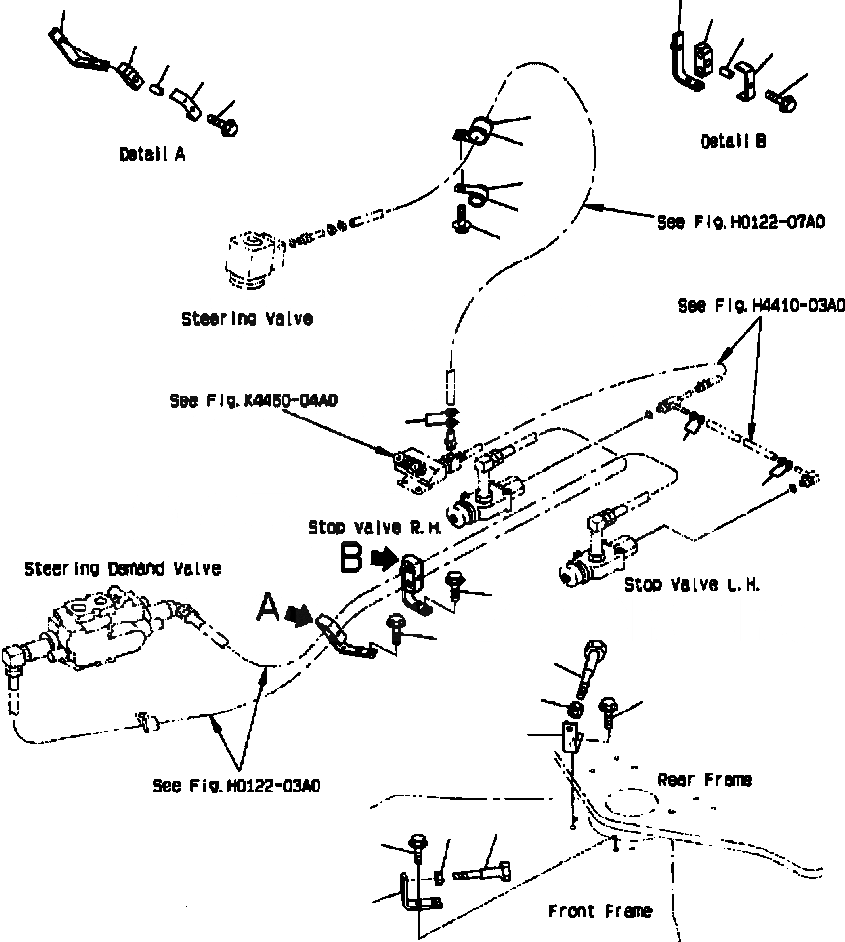

Схема запчастей Komatsu WA420-3MC - FIG. H-A ГИДРОЛИНИЯ РУЛЕВОГО УПРАВЛЕНИЯ - ЛИНИЯ КЛАПАНА ОСТАНОВКИ КРЕПЛЕНИЕ ГИДРАВЛИКА
10
1
15
13
18
12
20
14
19
21
7
6
2
3
4
5
8
9
11
17
24
16
23
22
24
16
23
22

№

Артикул

Название

Примечание

Количество

1

421-62-12290

BRACKET

SN: A31001-UP-UP

1шт.

2

08036-03014

CLIP

SN: A31001-UP-UP

1шт.

3

421-62-12330

RUBBER

SN: A31001-UP-UP

1шт.

4

01435-01020

BOLT

SN: A31001-UP-UP

1шт.

5

07281-00259

CLAMP

SN: A31001-UP-UP

2шт.

6

281-01-13180

CLIP

SN: A31001-UP-UP

1шт.

7

421-62-12340

RUBBER

SN: A31001-UP-UP

1шт.

8

07281-00167

CLAMP

SN: A31001-UP-UP

2шт.

9

07281-00167

CLAMP

SN: A31001-UP-UP

2шт.

10

421-62-12280

BRACKET

SN: A31001-UP-UP

1шт.

11

01435-01025

BOLT

SN: A31001-UP-UP

2шт.

12

421-62-12120

PLATE

SN: A31001-UP-UP

1шт.

13

419-43-17910

SPACER

SN: A31001-UP-UP

1шт.

14

01435-01060

BOLT

SN: A31001-UP-UP

1шт.

15

421-62-12110

RUBBER

SN: A31001-UP-UP

1шт.

16

01580-11210

NUT

SN: A31001-UP-UP

2шт.

17

01435-01025

BOLT

SN: A31001-UP-UP

2шт.

18

421-62-12110

RUBBER

SN: A31001-UP-UP

1шт.

19

421-62-12120

PLATE

SN: A31001-UP-UP

1шт.

20

419-43-17910

SPACER

SN: A31001-UP-UP

1шт.

21

01435-01055

BOLT

SN: A31001-UP-UP

1шт.

22

421-62-12310

PLATE

SN: A31001-UP-UP

2шт.

23

01435-01025

BOLT

SN: A31001-UP-UP

4шт.

24

421-62-12320

BOLT

SN: A31001-UP-UP

2шт.

Выбрано товаров: 24
