Komatsu
/
Погрузчики фронтальные
/
WA420-3L S/N A30001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

FIG. K7-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР

Запчасти Komatsu WA420-3L FIG. K7-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

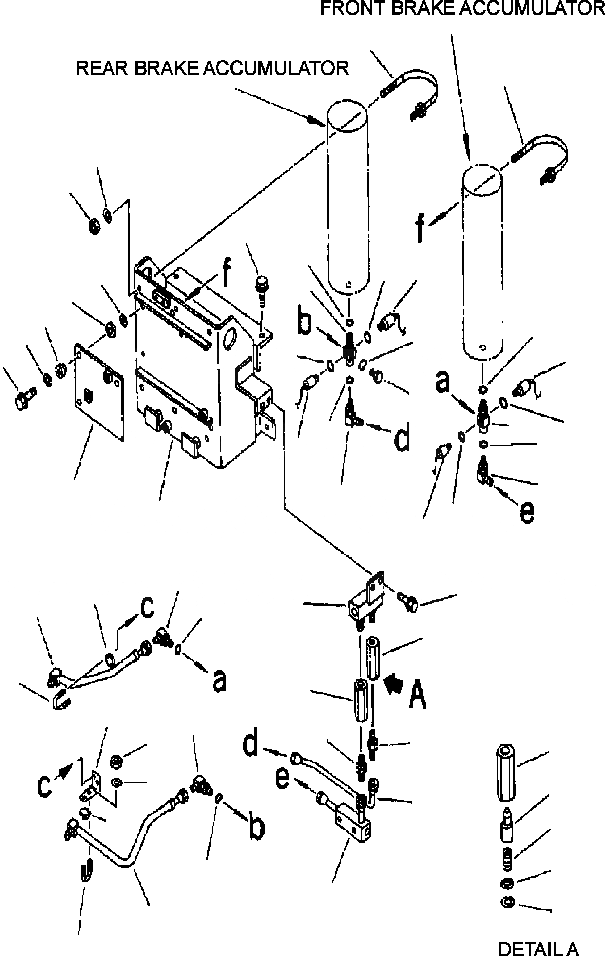

Схема запчастей Komatsu WA420-3L - FIG. K7-A ТОРМОЗ. МАСЛОПРОВОДЯЩАЯ ЛИНИЯ - КЛАПАН АККУМУЛЯТОРА - АККУМУЛЯТОР КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
36
36
37
38
2
21
22
24
6
5
20
4
28
21
6
26
7
24
22
33
25
24
20
19
19
23
18
3
18
1
24
23
27
33
9
8
30
10
32
10
31
27
15
35
15
10
34
11
17
12
13
28
16
14
29
32

№

Артикул

Название

Примечание

Количество

1

421-43-27820

BRACKET

SN: A30001-UP-UP

1шт.

2

01435-01225

BOLT

SN: A30001-UP-UP

4шт.

3

421-43-22860

BRACKET

SN: A30001-UP-UP

1шт.

4

421-62-18550

CUSHION

SN: A30001-UP-UP

3шт.

5

421-62-23710

CUSHION

SN: A30001-UP-UP

3шт.

6

175-54-34170

WASHER

SN: A30001-UP-UP

6шт.

7

01435-01040

BOLT

SN: A30001-UP-UP

3шт.

8

421-43-22330

JOINT

SN: A30001-UP-UP

1шт.

9

01435-01025

BOLT

SN: A30001-UP-UP

2шт.

|$9

421-43-22951

VALVE ASSEMBLY, CHECK

SN: A30001-UP-UP

2шт.

10

419-43-27571

BODY

SN: A30001-UP-UP

1шт.

11

419-43-27580

POPPET

SN: A30001-UP-UP

1шт.

12

419-43-27590

SPRING

SN: A30001-UP-UP

1шт.

13

205-60-51420

SEAT

SN: A30001-UP-UP

1шт.

14

04065-01410

RING, SNAP

SN: A30001-UP-UP

1шт.

15

421-09-12730

CONNECTOR

SN: A30001-UP-UP

2шт.

16

421-43-22650

TUBE

SN: A30001-UP-UP

1шт.

17

421-43-22640

TUBE

SN: A30001-UP-UP

1шт.

18

421-09-12760

ELBOW

SN: A30001-UP-UP

2шт.

19

07002-12034

O-RING

SN: A30001-UP-UP

2шт.

20

421-43-22371

TEE

SN: A30001-UP-UP

2шт.

21

07002-12034

O-RING

SN: A30001-UP-UP

2шт.

22

421-43-22910

SWITCH, LOW-PRESSURE

SN: A30001-UP-UP

2шт.

23

421-43-22920

SWITCH, EMERGENCY BRAKE

SN: A30001-UP-UP

2шт.

24

07002-11423

O-RING

SN: A30001-UP-UP

4шт.

25

07040-11409

PLUG

SN: A30001-UP-UP

1шт.

26

07002-11423

O-RING

SN: A30001-UP-UP

1шт.

27

415-16-11452

ELBOW

SN: A30001-UP-UP

2шт.

28

07002-12034

O-RING

SN: A30001-UP-UP

2шт.

29

421-43-22840

TUBE

SN: A30001-UP-UP

1шт.

30

421-43-22850

TUBE

SN: A30001-UP-UP

1шт.

31

421-43-22870

BRACKET

SN: A30001-UP-UP

1шт.

32

07283-32746

CLIP

SN: A30001-UP-UP

2шт.

33

07283-52737

SEAT

SN: A30001-UP-UP

2шт.

34

01643-31032

WASHER

SN: A30001-UP-UP

4шт.

35

01596-01009

NUT

SN: A30001-UP-UP

4шт.

36

421-43-22360

BAND

SN: A30001-UP-UP

4шт.

37

01643-31232

WASHER

SN: A30001-UP-UP

8шт.

38

421-40-12440

NUT

SN: A30001-UP-UP

8шт.

Выбрано товаров: 39
