FIG. K-A КАБИНА ROPS - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ

Запчасти Komatsu WA420-3L FIG. K-A КАБИНА ROPS - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

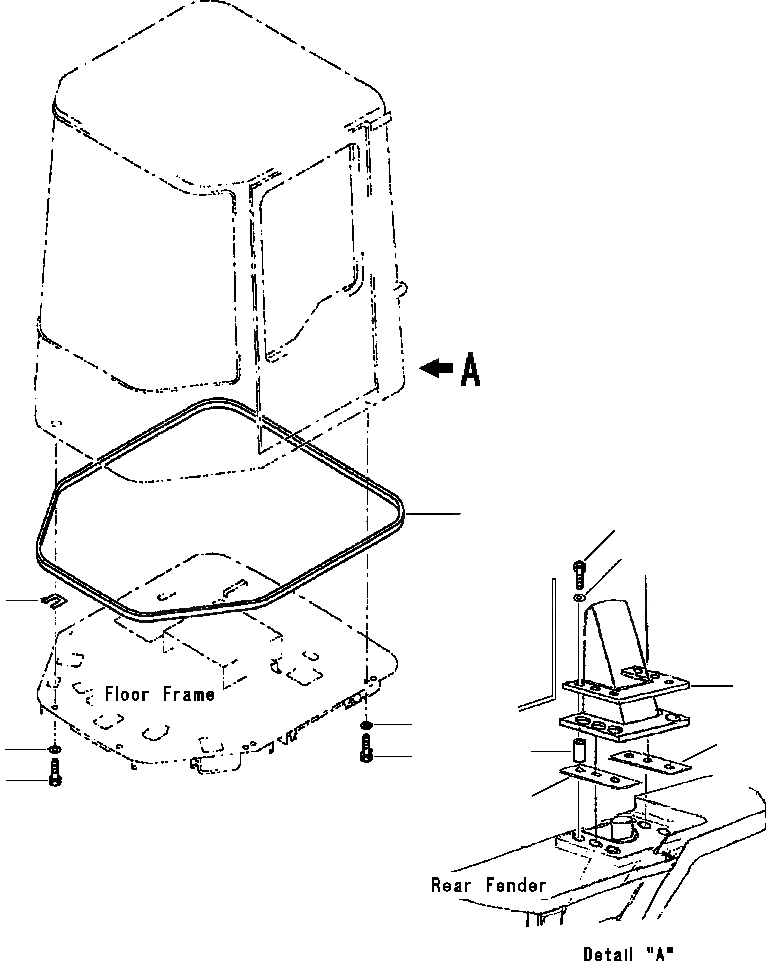

Схема запчастей Komatsu WA420-3L - FIG. K-A КАБИНА ROPS - ЭЛЕМЕНТЫ КРЕПЛЕНИЯ КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
6
5
4
1
3
2
10
8
9
7
11
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

|$0

CAB ASSEMBLY, ROPS(SEE FIG. K0210-10A0)

SN: A30001-UP-UP

-1шт.

1

421-926-2670

SEAL, FRONT

SN: A30001-UP-UP

1шт.

|$2

421-926-2680

SEAL, REAR

SN: A30001-UP-UP

1шт.

|$3

421-926-2690

SEAL, L.H.

SN: A30001-UP-UP

1шт.

|$4

421-926-2710

SEAL, R.H.

SN: A30001-UP-UP

1шт.

2

01010-82050

BOLT

SN: A30001-UP-UP

8шт.

3

01643-32060

WASHER

SN: A30001-UP-UP

8шт.

4

01010-81240

BOLT

SN: A30001-UP-UP

2шт.

5

01643-31232

WASHER

SN: A30001-UP-UP

2шт.

6

418-46-12310

SHIM - 1.06 MM

SN: A30001-UP-UP

8шт.

7

421-926-2280

PLATE, ROPS ALIGNMENT

SN: A30001-UP-UP

2шт.

8

01011-62445

BOLT

SN: A30001-UP-UP

12шт.

9

01643-32460

WASHER

SN: A30001-UP-UP

12шт.

10

421-926-2290

SPACER, ROPS ALIGNMENT

SN: A30001-UP-UP

12шт.

11

421-926-A620

SHIM, ROPS ALIGNMENT

SN: A30001-UP-UP

4шт.

N/I

421-926-A610

SHIM

SN: A30001-UP-UP

4шт.

N/I

419-54-A1850

MAT, FLOOR

SN: A30001-UP-UP

1шт.

N/I

MAT, FLOOR (SEE FIG. K4200-03A0)

SN: A30001-UP-UP

-1шт.
