Komatsu
/
Погрузчики фронтальные
/
WA420-3 S/N WA420H30051-30296
/
9 ТОРМОЗ. СИСТЕМА
/

HAND ТОРМОЗ. И OPERATING ASSEMBLY

Запчасти Komatsu WA420-3 HAND ТОРМОЗ. И OPERATING ASSEMBLY 9 ТОРМОЗ. СИСТЕМА

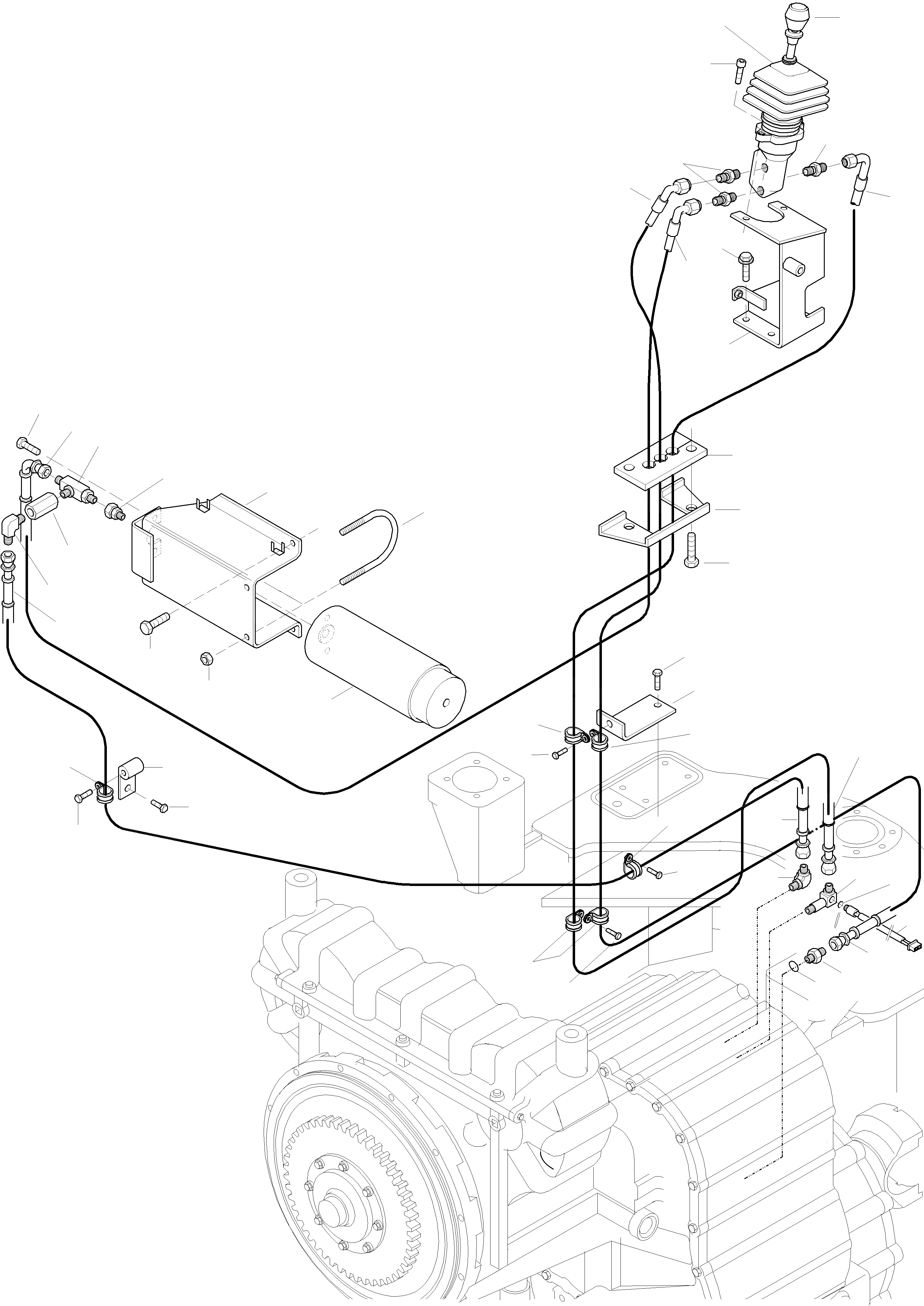

Схема запчастей Komatsu WA420-3 - HAND ТОРМОЗ. И OPERATING ASSEMBLY 9 ТОРМОЗ. СИСТЕМА
20
6
21
17
11
12
13
14
15
16
16
18
8
19
22
23
24
22
23
24
25
23
31
32
33
34
35
9
16
17
10
26
27
29
30
28
7
3
4
1
2
5
5
10
8
9
3A

№

Артикул

Название

Примечание

Количество

1

421-43-23230

MOUNTING

DeutschDesc: HALTERUNG

1шт.

2

01435-01020

SCREW

DeutschDesc: SCHRAUBE

4шт.

3

421-43-23210

VALVE

DeutschDesc: VENTIL

1шт.

3A

421-43-H0P99

LEVER ASSEMBLY

DeutschDesc: HEBEL K0MPLETT

1шт.

4

01252-70825

SCREW

DeutschDesc: SCHRAUBE

2шт.

5

421-00-H0560

STUD

DeutschDesc: STUTZEN

3шт.

6

07002-11423

O-RING

DeutschDesc: O-RING

1шт.

7

421-43-22941

SENDER

DeutschDesc: GEBER

1шт.

8

421-43-H7130

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

9

421-00-H0570

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

10

421-43-H7120

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

11

421-43-23130

GASKET

DeutschDesc: DICHTUNG

1шт.

12

421-07-23950

BRACKET

DeutschDesc: HALTER

1шт.

13

01435-00610

SCREW

DeutschDesc: SCHRAUBE

2шт.

14

426-35-11590

BRACKET

DeutschDesc: HALTER

1шт.

15

01435-01016

SCREW

DeutschDesc: SCHRAUBE

1шт.

16

04434-51910

CLIP

DeutschDesc: SCHELLE

4шт.

17

01435-01016

SCREW

DeutschDesc: SCHRAUBE

2шт.

18

421-43-23180

STUD

DeutschDesc: STUTZEN

1шт.

19

07002-02034

O-RING

DeutschDesc: O-RING

1шт.

20

421-43-27980

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

21

421-43-27990

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

22

04434-51910

CLIP

DeutschDesc: SCHELLE

2шт.

23

01435-01016

SCREW

DeutschDesc: SCHRAUBE

3шт.

24

421-43-H7140

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

25

421-43-27960

BRACKET

DeutschDesc: HALTER

1шт.

26

421-43-23240

MOUNTING

DeutschDesc: HALTERUNG

1шт.

27

01435-01025

SCREW

DeutschDesc: SCHRAUBE

4шт.

28

721-07-H2110

PRESSURE TANK

DeutschDesc: DRUCKSPEICHER

1шт.

|$37

PRESSURE TANK

DeutschDesc: DRUCKSPEICHER

-3шт.

29

417-S99-2240

CLIP

DeutschDesc: SCHELLE

1шт.

30

421-00-H0910

NUT

DeutschDesc: MUTTER

2шт.

31

01435-01225

SCREW

DeutschDesc: SCHRAUBE

2шт.

32

421-00-H0540

UNION

DeutschDesc: VERSCHRAUBUNG

1шт.

33

421-00-H0550

STUD

DeutschDesc: STUTZEN

1шт.

34

421-00-H0530

CHECK VALVE

DeutschDesc: RUECKSCHLAGVENTIL

1шт.

35

421-00-H0520

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

Выбрано товаров: 37
