Запчасти Komatsu WA420-3 ОТСЕК ДВИГАТЕЛЯ(АККУМУЛЯТОР ПОДАЧА - АККУМУЛЯТОР) ЧАСТИ КОРПУСА

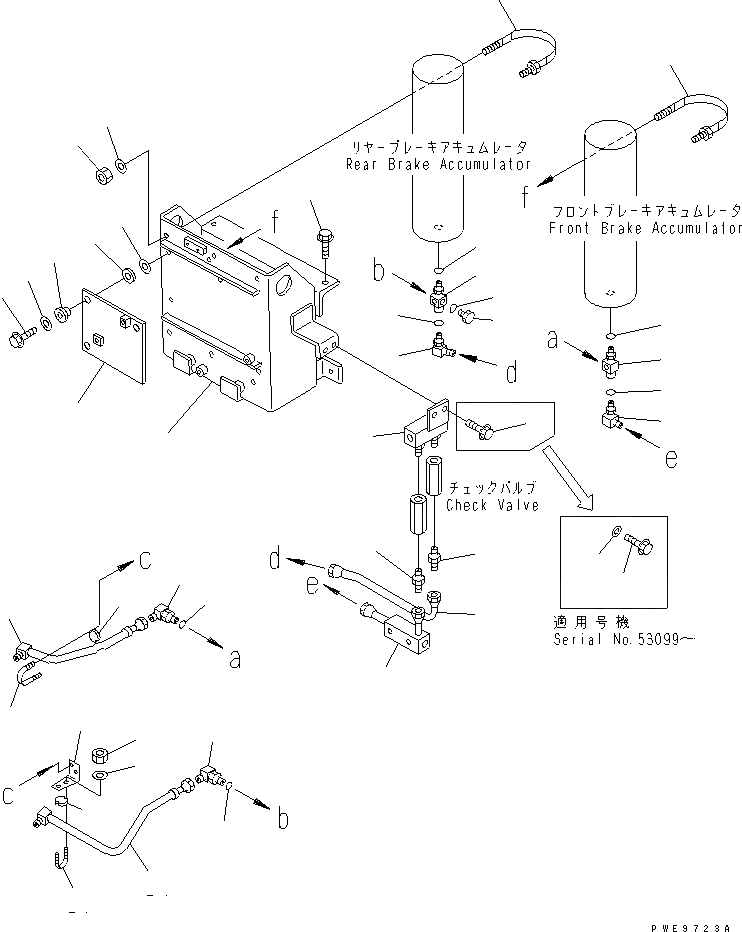

Схема запчастей Komatsu WA420-3 - ОТСЕК ДВИГАТЕЛЯ(АККУМУЛЯТОР ПОДАЧА - АККУМУЛЯТОР) ЧАСТИ КОРПУСА
1
2
2
3A
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
27
27
28
28
29
30

Артикул

Название

Примечание

Количество

1

421-43-22330

JOINT

SN: 53001-UP

1шт.

2

421-09-12730

CONNECTOR

SN: 53001-UP

2шт.

3

01435-01025

BOLT

SN: 53001-UP

2шт.

3A

01643-31032

WASHER

SN: 53099-UP

2шт.

4

421-43-22640

TUBE

SN: 53001-UP

1шт.

5

421-43-22650

TUBE

SN: 53001-UP

1шт.

6

421-09-12760

ELBOW

SN: 53001-UP

2шт.

7

07002-12034

O-RING

SN: .-UP

2шт.

7

0

O-RING

SN: 53001-.

2шт.

8

421-43-22371

TEE

SN: 53001-UP

2шт.

9

07002-12034

O-RING

SN: .-UP

2шт.

9

0

O-RING

SN: 53001-.

2шт.

10

07002-11423

O-RING

SN: .-UP

2шт.

10

0

O-RING

SN: 53001-.

1шт.

11

07040-11409

PLUG

SN: 53001-UP

1шт.

12

421-43-27820

BRACKET

SN: 53001-UP

1шт.

13

01435-01225

BOLT

SN: 53001-UP

4шт.

14

421-43-22360

BAND

SN: 53001-UP

4шт.

15

01643-31232

WASHER

SN: 53001-UP

12шт.

16

421-40-12440

NUT

SN: 53001-UP

12шт.

17

421-43-22860

BRACKET

SN: 53001-UP

1шт.

18

421-62-18550

CUSHION

SN: 53001-UP

3шт.

19

421-62-23710

CUSHION

SN: 53001-UP

3шт.

20

175-54-34170

WASHER

SN: 53001-UP

6шт.

21

01435-01040

BOLT

SN: 53001-UP

3шт.

22

415-16-11452

ELBOW

SN: 53001-UP

2шт.

23

07002-12034

O-RING

SN: .-UP

2шт.

23

0

O-RING

SN: 53001-.

2шт.

24

421-43-22840

TUBE

SN: 53001-UP

1шт.

25

421-43-22850

TUBE

SN: 53001-UP

1шт.

26

421-43-22870

BRACKET

SN: 53001-UP

1шт.

27

07283-22746

CLIP

SN: 53001-UP

2шт.

28

07283-52737

SEAT

SN: 53001-UP

2шт.

29

01597-01009

NUT

SN: 53001-UP

4шт.

30

01643-31032

WASHER

SN: 53001-UP

4шт.

Выбрано товаров: 35
