Запчасти Komatsu WA420-3 ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) ТРАНСМИССИЯ

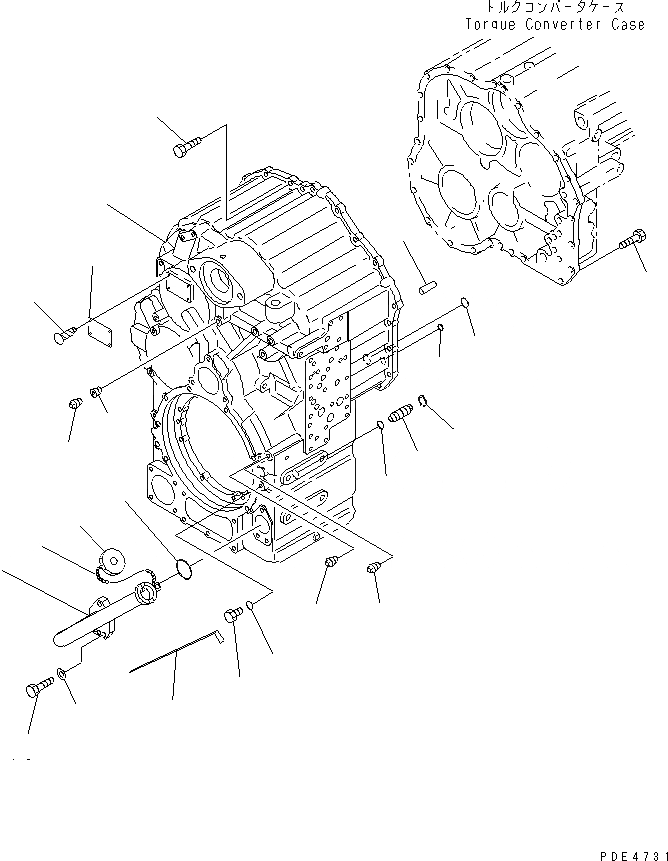

Схема запчастей Komatsu WA420-3 - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) ТРАНСМИССИЯ
1
2
3
4
4
4A
4B
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$1

714-17-10010

TRANSMISSION ASS'Y

SN: 50001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|$3

714-07-18011

CASE ASS'Y,FRONT

SN: 50001-UP

1шт.

1

0

CASE

SN: 50001-UP

1шт.

2

419-15-12750

ORIFICE

SN: 50001-UP

1шт.

3

07043-70211

PLUG

SN: (100458)-UP

1шт.

3

07042-70211

PLUG

SN: 50001-(100457)

1шт.

4

07042-80108

PLUG

SN: 50001-UP

2шт.

4A

07040-12012

PLUG

SN: 50001-UP

1шт.

4B

07002-02034

O-RING (K1)

SN: 50001-UP

1шт.

5

04020-01228

PIN,DOWEL

SN: 50001-UP

2шт.

6

07000-73028

O-RING (K1)

SN: 50001-UP

2шт.

7

07000-72020

O-RING (K1)

SN: 50001-UP

7шт.

8

01010-81240

BOLT

SN: 50001-UP

24шт.

9

09608-05080

PLATE, NAME,(LIMITED SUPPLY)

SN: 50001-UP

1шт.

10

04418-13060

SCREW

SN: 50001-UP

4шт.

11

419-15-18241

PLUG

SN: 50001-UP

1шт.

12

07002-02434

O-RING (K1)

SN: 50001-UP

1шт.

13

419-15-18251

RING,SNAP

SN: 50001-UP

1шт.

14

714-07-14511

TUBE,FILLER

SN: 50001-UP

1шт.

15

714-07-14611

GAUGE,LEVEL

SN: 50001-UP

1шт.

16

6136-21-7120

CAP ASS'Y

SN: 50001-UP

1шт.

16

6136-21-7180

GASKET

SN: 50001-UP

1шт.

17

6136-21-7190

CHAIN

SN: 50001-UP

1шт.

18

07000-73048

O-RING (K1)

SN: 50001-UP

1шт.

19

01010-81240

BOLT

SN: 50001-UP

3шт.

20

01643-31232

WASHER

SN: 50001-UP

3шт.

21

419-15-18131

LIQUID GASKET,(NOT SHOWN) (K1)

SN: 50001-UP

1шт.

Выбрано товаров: 29
