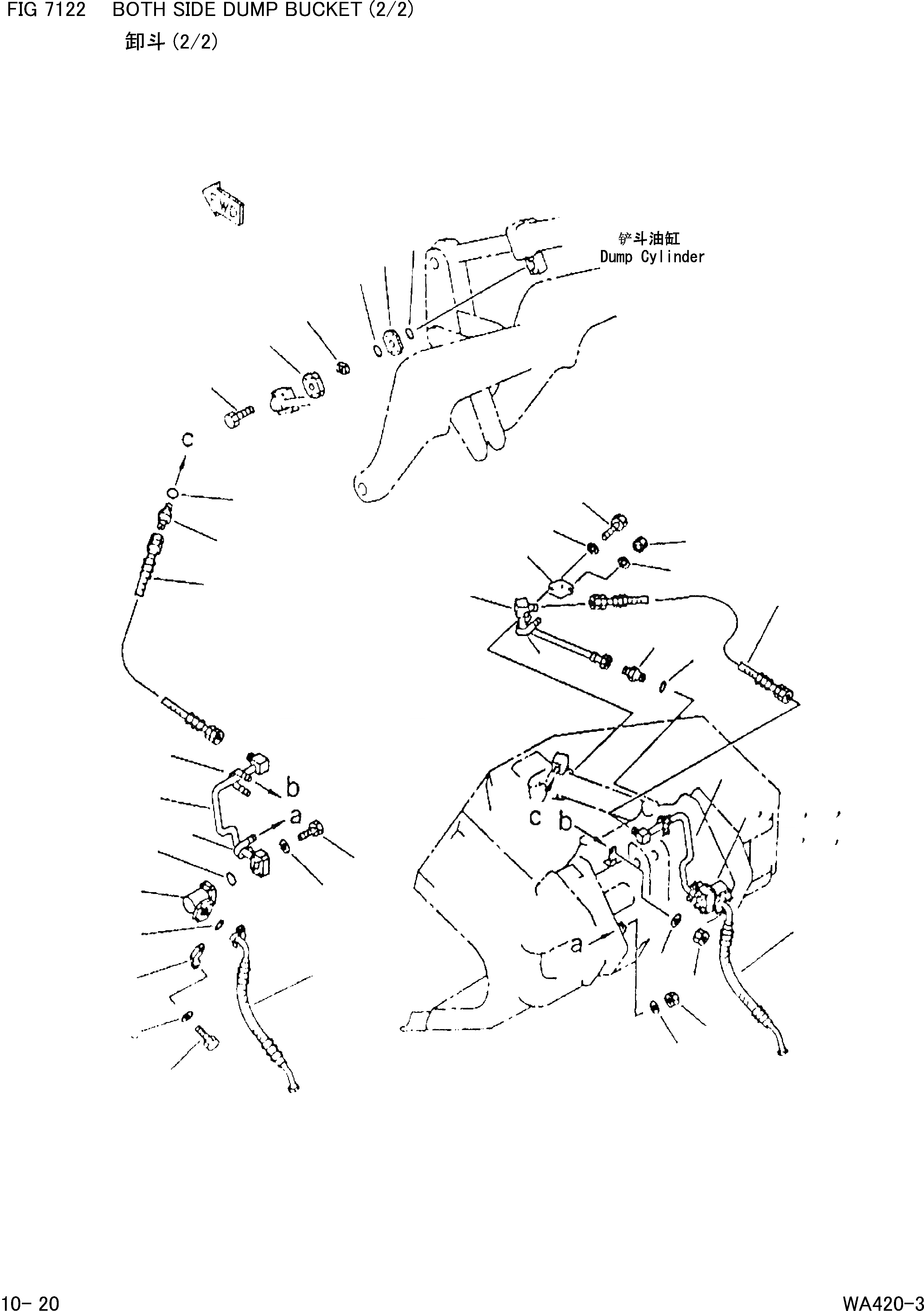

Запчасти Komatsu WA420-3 КОВШ С 2-СТОРОНН. РАЗГРУЗКОЙ(/) [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]
![Схема запчастей Komatsu WA420-3 - КОВШ С 2-СТОРОНН. РАЗГРУЗКОЙ(/) [НАВЕСНОЕ ОБОРУДОВАНИЕ(ОПЦ.)]](https://partsell.ru/storage/images/komatsu/cw4200m2/000271a.png)
28
29
28
26
25
30
14
13
12
15
16
21
20
18
19
12
14
13
17
22
7
9
6
31
32
24
23
1
33
34
35
24
23
10
11
1
4
5
3
2
6
9
22
FIT
1:1
36%
№
Артикул
Название
Примечание
Количество
6
07128-11000
JOINT,SWIVEL
Field_1: 15001-
2шт.
7
424-837-1250
TUBE,L.H.
Field_1: 15001-
1шт.
8
424-837-1260
TUBE,R.H.
Field_1: 15001-
1шт.
15
423-837-1240
TUBE
Field_1: 15001-
1шт.
16
423-837-1280
PLATE
Field_1: 15001-
1шт.
21
06143-31032
WASHER
Field_1: 15001-
1шт.
25
424-837-1610
FLANGE
Field_1: 15001-
1шт.
26
424-837-1630
ORIFICE
Field_1: 15001-
1шт.
29
424-837-1620
SPACER
Field_1: 15001-
1шт.
31
423-837-1610
FLANGE
Field_1: 15001-
1шт.
32
423-837-1630
ORIFICE
Field_1: 15001-
1шт.
34
423-837-1620
SPACER
Field_1: 15001-
1шт.
Выбрано товаров: 34
