БОКОВ. КРЫШКА ДВИГ.

Запчасти Komatsu WA420-3 БОКОВ. КРЫШКА ДВИГ.

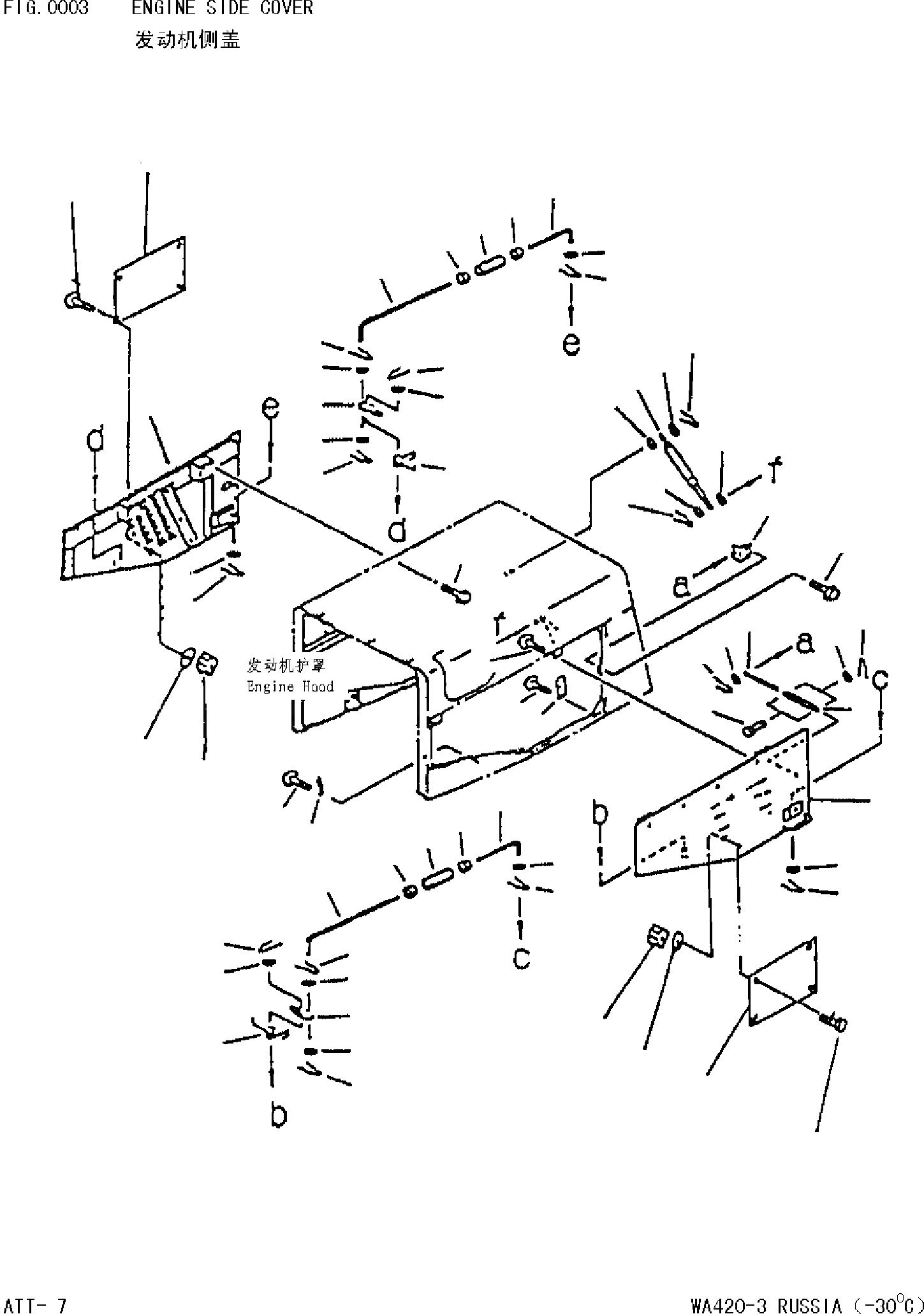

Схема запчастей Komatsu WA420-3 - БОКОВ. КРЫШКА ДВИГ.
31
30
2
18
17
16
17
18
11
14
12
13
15
17
18
24
23
24
25
24
24
25
20
19
22
3
3
27
26
32
33
29
28
11
14
12
13
15
20
19
21
18
17
16
17
18
17
18
4
5
6
8
10
9
8
10
7
1
17
18
31
30
32
33
17
18

№

Артикул

Название

Примечание

Количество

1

4245421910

DOOR.L.H

1шт.

2

4245421920

DOOR.R.H

1шт.

3

0143501225

BOLT

16шт.

4

4215424950

BRACKET

2шт.

5

0143501020

BOLT

4шт.

6

4215421990

PLATE

2шт.

7

4215421980

PLATE

2шт.

8

0164121016

WASHER

6шт.

9

0420531025

PIN

4шт.

10

0405211038

PIN.SNAP

6шт.

11

4215421750

ROD

2шт.

12

4215421780

BUCKLE

2шт.

13

0158010605

NUT

2шт.

14

0170840603

NUT

2шт.

15

4215421770

ROD

2шт.

16

4175421650

STRIKER

2шт.

17

0164121016

WASHER

2шт.

18

0405012020

PIN.COTTER

2шт.

19

0164121016

WASHER

2шт.

20

0405012020

PIN.COTTER

2шт.

21

4175421610

SPRING.L.H

1шт.

22

4175421660

SPRING.R.H

1шт.

23

4215421810

GASS SPRING ASS'Y

2шт.

24

0164330823

WASHER

8шт.

25

0405210833

PIN.SNAP

4шт.

26

4215421840

PLATE

2шт.

27

0143501225

BOLT

4шт.

28

4215421760

PLATE

2шт.

29

0143501220

BOLT

4шт.

30

424W93Z660

PLATE

2шт.

31

0143501016

BOLT

8шт.

32

0164331032

WASHER

8шт.

33

0158001008

NUT

8шт.

Выбрано товаров: 33
