Komatsu
/
Погрузчики фронтальные
/
WA420-1LC S/N A25001-UP
/
УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
/

FIG NO. ГИДРОЛИНИЯ УПРАВЛЯЮЩ. КЛАПАН - E.C.S.S. КЛАПАН - АККУМУЛЯТОРS

Запчасти Komatsu WA420-1LC FIG NO. ГИДРОЛИНИЯ УПРАВЛЯЮЩ. КЛАПАН - E.C.S.S. КЛАПАН - АККУМУЛЯТОРS УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ

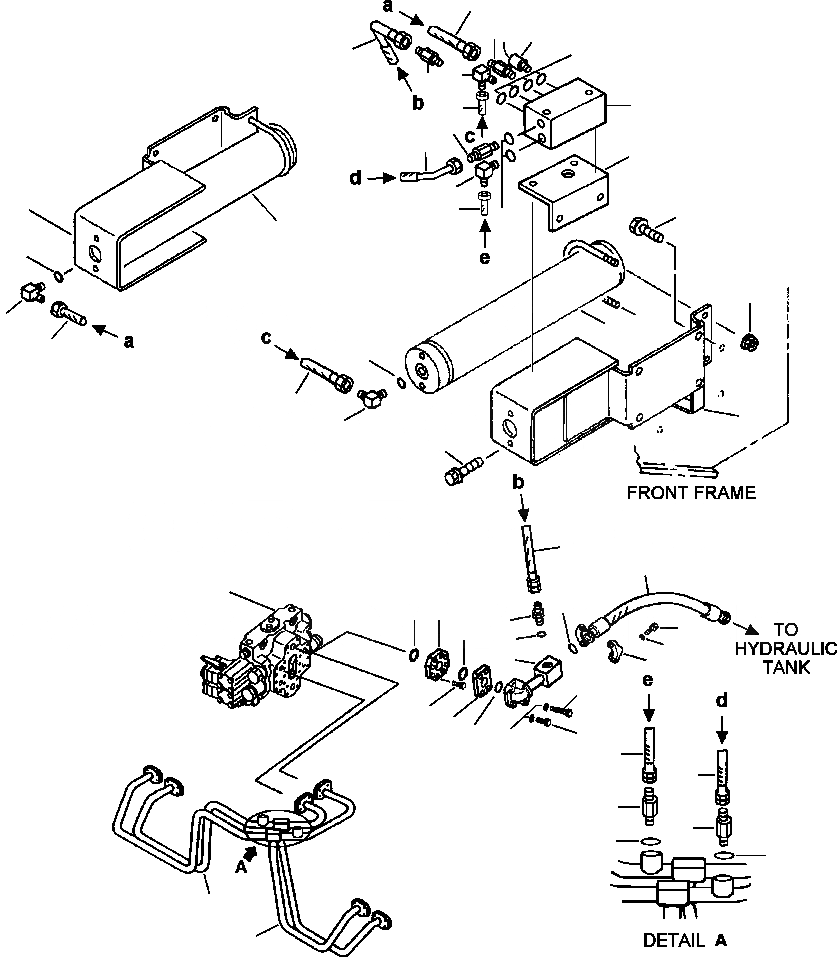

Схема запчастей Komatsu WA420-1LC - FIG NO. ГИДРОЛИНИЯ УПРАВЛЯЮЩ. КЛАПАН - E.C.S.S. КЛАПАН - АККУМУЛЯТОРS УПРАВЛ-Е РАБОЧИМ ОБОРУДОВАНИЕМ
7
4
3
6
9
5
4
1
8
4
10
2
5
12
11
13
6
15
6
18
5
17
21
16
7
6
8
14
5
19
9
20
35
21
4
21
24
6
23
29
22
31
26
27
28
30
32
11
10
4
4
6
6
34
33
25

№

Артикул

Название

Примечание

Количество

1

421-S99-1131

E.C.S.S. VALVE

1шт.

|$1

01011-51225

BOLT - E.C.S.S. VALVE MOUNTING

2шт.

|$2

01643-31232

WASHER - E.C.S.S. VALVE MOUNTING

2шт.

2

421-S99-1390

BRACKET - E.C.S.S. VALVE MOUNTING

1шт.

|$4

01435-01225

BOLT, BRACKET MOUNTING

2шт.

3

PRESSURE SWITCH (SEE PG 01-056)

-29шт.

4

07230-10522

UNION

6шт.

5

07235-50522

ELBOW

4шт.

|$8

07042-30108

PLUG, ELBOW

4шт.

6

07002-12434

O-RING

11шт.

7

07123-00512

HOSE - VALVE TO LOW PRESSURE ACCUMULATOR

1шт.

8

07123-00510

HOSE - VALVE TO HIGH PRESSURE ACCUMULATOR

1шт.

9

423-S99-2210

HOSE - VALVE TO TANK RETURN LINE

1шт.

10

423-S99-1130

HOSE - VALVE TO BOOM CYLINDER RETURN HOSE

1шт.

11

07123-00506

HOSE - VALVE TO BOOM CYLINDER LIFT HOSE

1шт.

12

423-S99-2120

BRACKET, ACCUMULATOR

2шт.

13

01435-01220

BOLT, BRACKET MOUNTING

8шт.

14

424-S99-1160

PLATE, ACCUMULATOR BRACKET MOUNTING

2шт.

|$18

01435-01225

BOLT, PLATE MOUNTING

2шт.

|$19

01584-01210

NUT, PLATE MOUNTING

2шт.

15

721-07-12240

ACCUMULATOR, LOW PRESSURE

1шт.

16

721-07-12640

ACCUMULATOR, HIGH PRESSURE

1шт.

17

417-S99-2240

CLIP, ACCUMULATOR MOUNTING

2шт.

18

01594-01008

NUT, ACCUMULATOR MOUNTING

4шт.

19

01435-01225

BOLT, ACCUMULATOR MOUNTING

4шт.

20

07296-01210

HOSE

1шт.

21

07000-03038

O-RING

1шт.

22

07371-31255

FLANGE - SPLIT

1шт.

23

07372-21035

WASHER, FLANGE MOUNTING

4шт.

24

01643-51032

BOLT, FLANGE MOUNTING

4шт.

25

423-S99-1260

ADAPTER

1шт.

26

01252-41020

BOLT, ADAPTER MOUNTING

4шт.

27

07373-21200

SPACER

1шт.

28

07000-13035

O-RING

1шт.

29

423-S99-1251

TUBE

1шт.

30

01010-81070

BOLT

2шт.

31

01010-81075

BOLT

2шт.

32

01643-31032

WASHER

4шт.

33

424-S99-1131

TUBE - TO BOOM CYLINDER LIFT

1шт.

34

424-S99-1120

TUBE - TO BOOM CYLINDER RETURN

1шт.

35

VALVE ASSEMBLY, TWO-SPOOL EQUIPMENT CONTROL

-1шт.

|$41

(SEE FIG. 6201)

a

1шт.

35

VALVE ASSEMBLY, THREE-SPOOL EQUIPMENT CONTROL

b

-1шт.

|$43

(SEE FIG. 6201A)

1шт.

Выбрано товаров: 44
