Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA400-5L S/N A40001-UP
/
ЭЛЕКТРИКА
/

ПРОВОДКА ЗАДН. РАМА

Запчасти Komatsu WA400-5L ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА

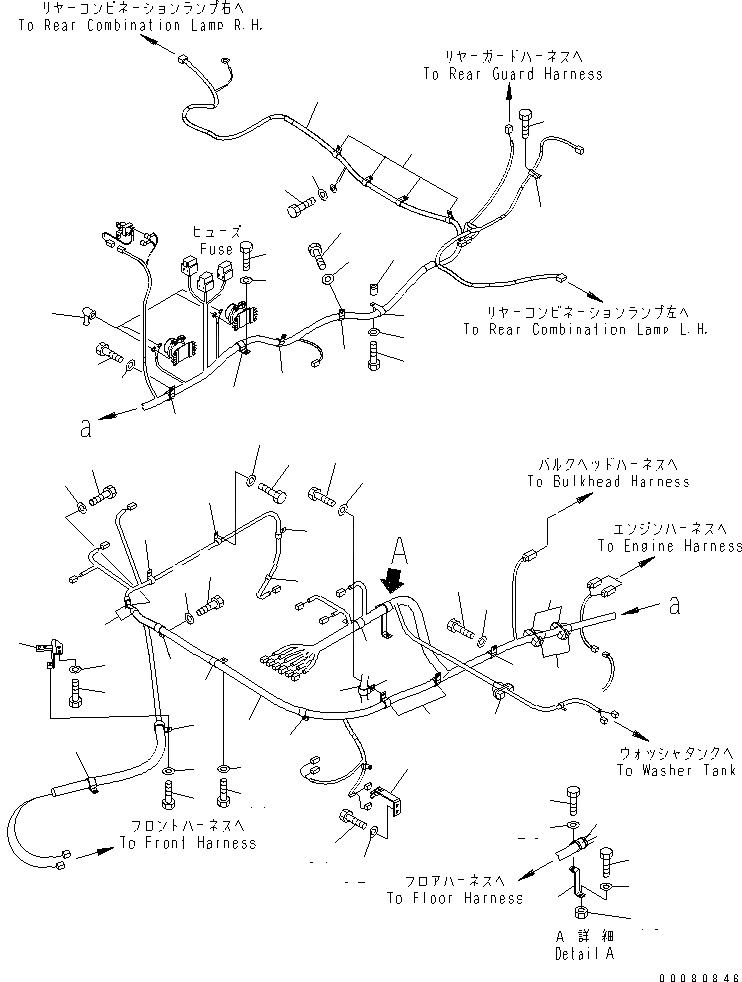

Схема запчастей Komatsu WA400-5L - ПРОВОДКА ЗАДН. РАМА ЭЛЕКТРИКА
1
1
2
2
2
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53

№

Артикул

Название

Примечание

Количество

1

423-06-32410

WIRING HARNESS

SN: A40001-UP

1шт.

2

21J-06-13661

DIODE

SN: A40001-UP

6шт.

3

04434-52310

CLIP

SN: A40001-UP

2шт.

4

01010-81020

BOLT

SN: A40001-UP

2шт.

5

01643-31032

WASHER

SN: A40001-UP

2шт.

6

04434-52711

CLIP

SN: A40001-UP

4шт.

7

01010-81020

BOLT

SN: A40001-UP

4шт.

8

01643-31032

WASHER

SN: A40001-UP

4шт.

9

04434-52711

CLIP

SN: A40001-UP

4шт.

10

01010-81020

BOLT

SN: A40001-UP

1шт.

11

01643-31032

WASHER

SN: A40001-UP

1шт.

12

04434-53411

CLIP

SN: A40001-UP

2шт.

13

01010-81020

BOLT

SN: A40001-UP

2шт.

14

01643-31032

WASHER

SN: A40001-UP

2шт.

15

04434-52310

CLIP

SN: A40001-UP

4шт.

16

01010-81020

BOLT

SN: A40001-UP

3шт.

17

01010-81040

BOLT

SN: A40001-UP

1шт.

18

01643-31032

WASHER

SN: A40001-UP

4шт.

19

175-79-83760

SPACER

SN: A40001-UP

1шт.

20

04434-51710

CLIP

SN: A40001-UP

4шт.

21

23T-62-12160

CLIP

SN: A40001-UP

1шт.

22

01010-81020

BOLT

SN: A40001-UP

1шт.

23

01643-31032

WASHER

SN: A40001-UP

1шт.

24

04434-51410

CLIP

SN: A40001-UP

2шт.

25

01010-81020

BOLT

SN: A40001-UP

2шт.

26

01643-31032

WASHER

SN: A40001-UP

2шт.

27

424-06-32270

PLATE

SN: A40001-UP

1шт.

28

01010-81020

BOLT

SN: A40001-UP

2шт.

29

01643-31032

WASHER

SN: A40001-UP

2шт.

30

423-06-32152

BRACKET

SN: A40001-UP

1шт.

31

01010-81020

BOLT

SN: A40001-UP

2шт.

32

01643-31032

WASHER

SN: A40001-UP

2шт.

33

04434-51910

CLIP

SN: A40001-UP

2шт.

34

07095-20213

CUSHION

SN: A40001-UP

2шт.

35

01435-01016

BOLT

SN: A40001-UP

1шт.

36

01643-31032

WASHER

SN: A40001-UP

1шт.

37

01010-81016

BOLT

SN: A40001-UP

1шт.

38

01643-31032

WASHER

SN: A40001-UP

1шт.

39

04434-51010

CLIP

SN: A40001-UP

4шт.

40

08193-20010

CLIP

SN: A40001-UP

2шт.

41

01010-81020

BOLT

SN: A40001-UP

1шт.

42

01643-31032

WASHER

SN: A40001-UP

1шт.

43

01010-81020

BOLT

SN: A40001-UP

4шт.

44

01643-31032

WASHER

SN: A40001-UP

4шт.

45

01580-01008

NUT

SN: A40001-UP

1шт.

46

04434-51410

CLIP

SN: A40001-UP

1шт.

47

01010-81020

BOLT

SN: A40001-UP

1шт.

48

423-06-32191

BRACKET

SN: A40001-UP

1шт.

49

01010-81020

BOLT

SN: A40001-UP

1шт.

50

01643-31032

WASHER

SN: A40001-UP

1шт.

51

08038-00518

CAP

SN: A40001-UP

4шт.

52

04434-53411

CLIP

SN: A40001-UP

1шт.

53

20T-62-71830

CUSHION

SN: A40001-UP

1шт.

Выбрано товаров: 53
