Запчасти Komatsu WA400-3A-SN ТРАНСМИССИЯ (РЕВЕРС, 2-Я МУФТА) ТРАНСМИССИЯ

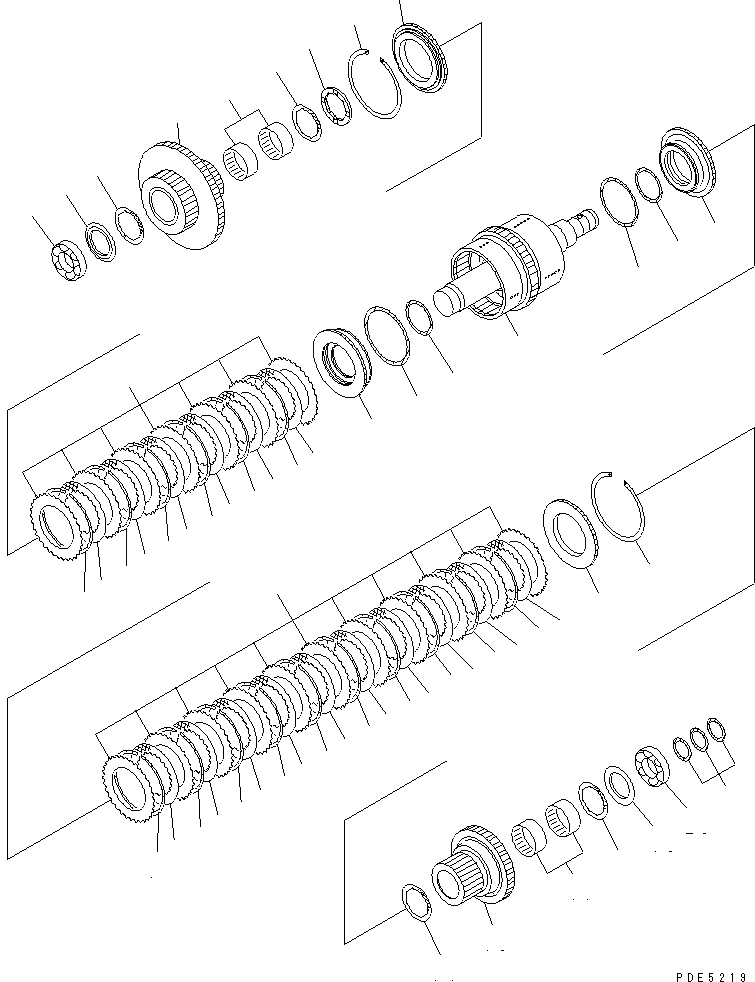

Схема запчастей Komatsu WA400-3A-SN - ТРАНСМИССИЯ (РЕВЕРС, 2-Я МУФТА) ТРАНСМИССИЯ
1
2
3
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
7
7
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
11
12
13
14
14
14
14
15
16
16
17
17
18
19
20
21
22

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-17-10011

TRANSMISSION ASS'Y

SN: 54001-UP

1шт.

|1

714-17-10010

TRANSMISSION ASS'Y

SN: 53001-54000

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-69A0.

-1шт.

|1

714-17-12020

CLUTCH ASS'Y,REVERSE AND 2ND

SN: 53001-UP

1шт.

1

714-17-12120

SHAFT ASS'Y

SN: 53001-UP

1шт.

2

714-07-12911

PISTON,REVERSE

SN: 53001-UP

1шт.

3

714-07-12661

PISTON,2ND

SN: 53001-UP

1шт.

4

714-07-12670

DISC

SN: 53001-UP

6шт.

5

714-07-19720

DISC

SN: 53001-UP

10шт.

6

714-07-12680

PLATE,SEPARATE

SN: 53001-UP

18шт.

7

714-07-12691

SPRING,WAVE

SN: .-UP

10шт.

|7

0

SPRING,WAVE

SN: 53001-.

10шт.

8

714-07-12780

SPRING,WAVE

SN: 53001-UP

6шт.

9

714-07-12711

PLATE,END

SN: 53001-UP

2шт.

10

714-07-12720

RING,SNAP

SN: 53001-UP

2шт.

11

714-07-19320

RING,SEAL

SN: 53001-UP

2шт.

12

714-08-19220

RING,SEAL

SN: 53001-UP

1шт.

13

714-07-12740

RING,SEAL

SN: 53001-UP

1шт.

14

714-07-12220

WASHER,THRUST

SN: 53001-UP

4шт.

15

714-07-12920

WASHER,THRUST

SN: 53001-UP

1шт.

16

714-07-12250

SPACER

SN: 53001-UP

2шт.

17

714-07-12281

BEARING,NEEDLE

SN: (101144)-UP

4шт.

|17

0

BEARING,NEEDLE

SN: 53001-(101143)

4шт.

18

714-17-12420

GEAR¤ 47 TEETH,REVERSE

SN: 53001-UP

1шт.

19

714-07-13151

GEAR¤ 26-50 TEETH,2ND

SN: 53001-UP

1шт.

20

06040-06315

BEARING

SN: 53001-UP

1шт.

21

714-07-19340

BEARING,ROLLER

SN: 53001-UP

1шт.

22

714-07-12290

RING,SEAL

SN: 53001-UP

3шт.

Выбрано товаров: 29
