Запчасти Komatsu WA400-3A-SN ЗАДН. МОСТ (ЗАДН. КОНЕЧНАЯ ПЕРЕДАЧА) ТРАНСМИССИЯ

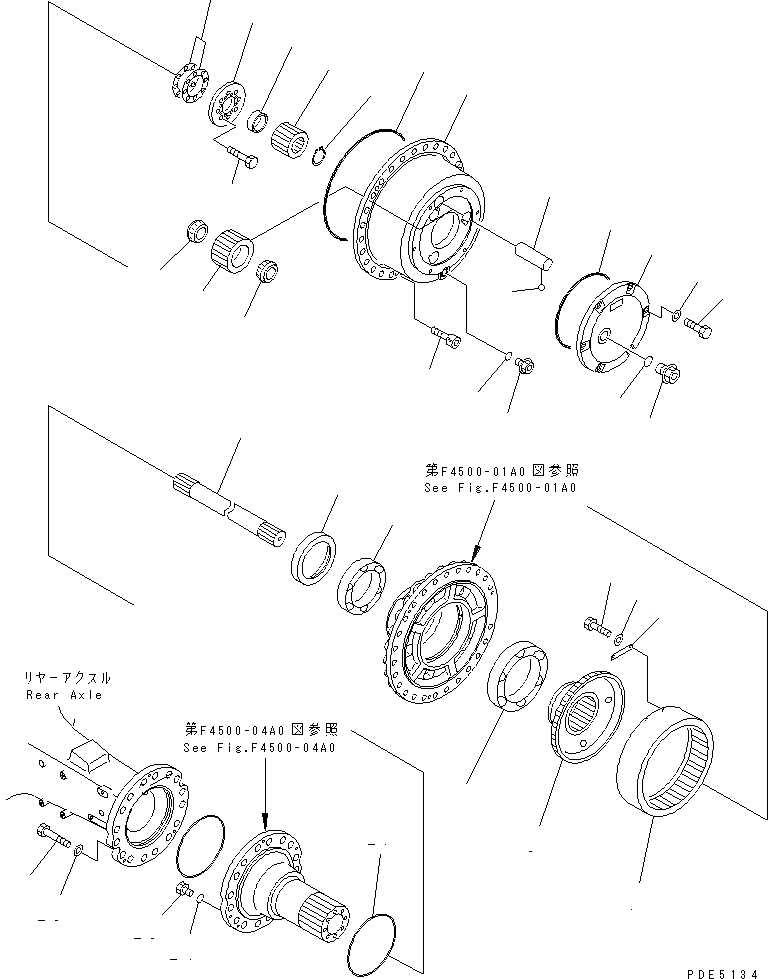

Схема запчастей Komatsu WA400-3A-SN - ЗАДН. МОСТ (ЗАДН. КОНЕЧНАЯ ПЕРЕДАЧА) ТРАНСМИССИЯ
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35

Артикул

Название

Примечание

Количество

|1

424-23-20001

AXLE ASS'Y,REAR

SN: 53001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4500-01A0 TO F4500-04A0.

-1шт.

1

0

GEAR

SN: 53001-UP

2шт.

2

421-22-12790

BEARING

SN: 53001-UP

2шт.

3

0

HUB

SN: 53001-UP

2шт.

4

421-22-12360

PLATE

SN: 53001-UP

12шт.

5

01010-60820

BOLT

SN: 53001-UP

24шт.

6

01643-30823

WASHER

SN: 53001-UP

24шт.

|7

0

CARRIER ASS'Y

SN: 53001-UP

2шт.

7

424-22-12531

GEAR

SN: 53001-UP

3шт.

8

421-22-12770

BEARING

SN: 53001-UP

6шт.

9

424-22-22610

CARRIER

SN: 53001-UP

1шт.

10

424-22-12510

SHAFT

SN: 53001-UP

3шт.

11

04260-01587

BALL

SN: 53001-UP

3шт.

12

424-22-12420

GEAR

SN: 53001-UP

2шт.

13

421-22-12350

SPACER

SN: 53001-UP

2шт.

14

0

SHAFT

SN: 53001-UP

2шт.

15

04064-06020

RING,SNAP

SN: 53001-UP

2шт.

16

07000-15410

O-RING

SN: 53001-UP

2шт.

17

01252-41025

BOLT

SN: 53001-UP

6шт.

18

421-22-12140

RETAINER

SN: 53001-UP

2шт.

19

421-22-12780

BEARING

SN: 53001-UP

2шт.

20

421-22-12220

RETAINER

SN: 53001-UP

2шт.

21

01010-31450

BOLT

SN: .-UP

16шт.

|21

0

BOLT

SN: 53001-.

16шт.

22

421-22-12190

SHIM¤ 1.0MM

SN: 53001-UP

4шт.

|22

421-22-12180

SHIM¤ 0.5MM

SN: 53001-UP

2шт.

|22

421-22-12170

SHIM¤ 0.2MM

SN: 53001-UP

4шт.

|22

421-22-12160

SHIM¤ 0.05MM

SN: 53001-UP

4шт.

23

07040-11007

PLUG

SN: 53001-UP

4шт.

24

07002-11023

O-RING

SN: 53001-UP

4шт.

25

01010-62495

BOLT

SN: 53001-UP

32шт.

26

01643-32460

WASHER

SN: 53001-UP

32шт.

27

07000-15270

O-RING

SN: 53001-UP

2шт.

28

07044-12412

PLUG

SN: 53001-UP

2шт.

29

07002-12434

O-RING

SN: 53001-UP

2шт.

30

0

COVER

SN: 53001-UP

2шт.

31

01010-31235

BOLT

SN: .-UP

12шт.

|31

0

BOLT

SN: 53001-.

12шт.

32

01643-31232

WASHER

SN: 53001-UP

12шт.

33

07000-15280

O-RING

SN: 53001-UP

2шт.

34

07041-13612

PLUG

SN: 53001-UP

2шт.

35

07002-13634

O-RING

SN: 53001-UP

2шт.

Выбрано товаров: 43
