Запчасти Komatsu WA400-3A ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) ТРАНСМИССИЯ

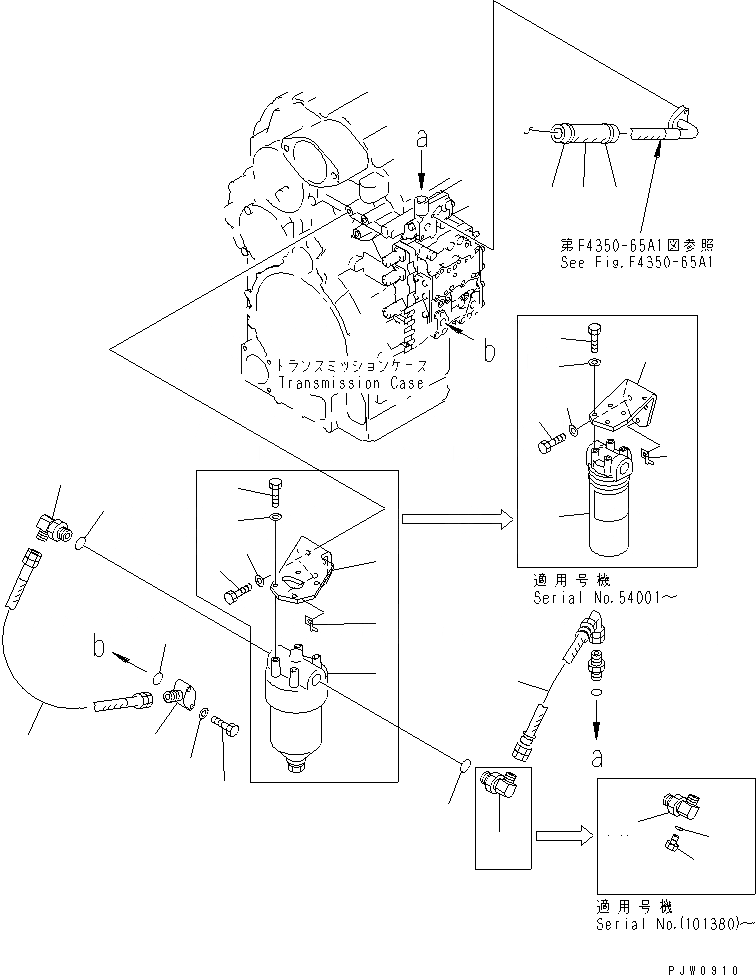

Схема запчастей Komatsu WA400-3A - ТРАНСМИССИЯ (ГИДРОЛИНИЯ ТРАНСМИССИИ) (/) ТРАНСМИССИЯ
1
1
1A
1B
1C
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-17-10011

TRANSMISSION ASS'Y

SN: 54001-UP

1шт.

|1

714-17-10010

TRANSMISSION ASS'Y

SN: 53001-54000

1шт.

|$$4

THESE ASSEMBLIES CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-69A0.

-1шт.

1

421-16-11650

ELBOW

SN: (101380)-UP

1шт.

|1

421-16-11650

ELBOW

SN: 53001-(101379)

2шт.

1A

714-11-18100

ELBOW

SN: (101380)-UP

1шт.

1B

07040-11007

PLUG

SN: (101380)-UP

1шт.

1C

07002-11023

O-RING (K3)

SN: (101380)-UP

1шт.

2

07002-03334

O-RING (K3)

SN: 53001-UP

2шт.

3

714-07-28700

FILTER ASS'Y

SN: 54001-UP

1шт.

|3

714-07-28710

CARTRIDGE ASS'Y

SN: 54001-UP

1шт.

3

419-15-14800

FILTER ASS'Y

SN: 53001-54000

1шт.

4

01010-81035

BOLT

SN: 53001-UP

4шт.

5

01643-31032

WASHER

SN: 53001-UP

4шт.

6

714-07-18760

SUPPORT

SN: 54001-UP

1шт.

|6

714-07-14571

SUPPORT

SN: (100954)-54000

1шт.

|6

714-07-14570

SUPPORT

SN: 53001-(100953)

1шт.

7

08053-01512

CLIP

SN: 53001-UP

1шт.

8

01010-81235

BOLT

SN: 53001-UP

3шт.

9

01643-31232

WASHER

SN: 53001-UP

3шт.

10

203-62-64480

HOSE

SN: (100954)-UP

1шт.

|10

07102-20607

HOSE

SN: 53001-(100953)

1шт.

11

714-07-14580

ELBOW

SN: 53001-UP

1шт.

12

07000-73028

O-RING (K3)

SN: 53001-UP

1шт.

13

01010-81060

BOLT

SN: 53001-UP

2шт.

14

01643-31032

WASHER

SN: 53001-UP

2шт.

15

714-07-14770

HOSE

SN: (100954)-UP

1шт.

|15

714-07-14750

HOSE

SN: 53001-(100953)

1шт.

16

205-62-53780

COVER

SN: 53001-UP

1шт.

17

08034-20519

BAND

SN: 53001-UP

2шт.

Выбрано товаров: 31
