Запчасти Komatsu WA40-3-X ПЕРЕДАЧА (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ

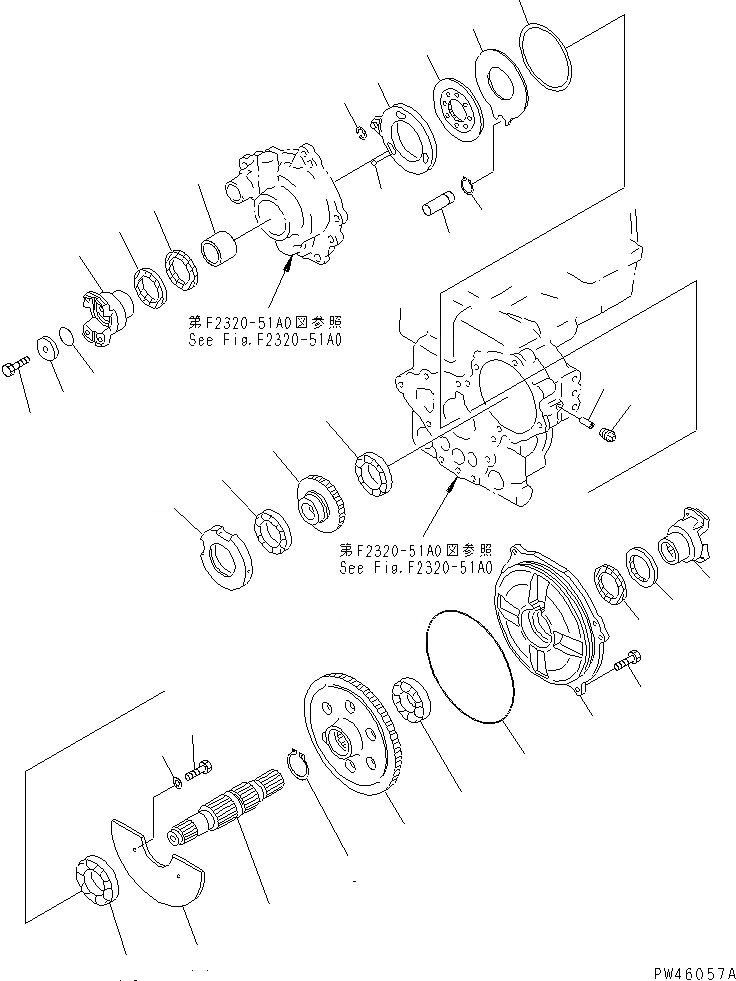

Схема запчастей Komatsu WA40-3-X - ПЕРЕДАЧА (/) ГИДРОТРАНСФОРМАТОР И ТРАНСМИССИЯ
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
31
32

Артикул

Название

Примечание

Количество

|1

714-09-10010

TRANSFER ASS'Y

SN: 12611-UP

1шт.

|1

714-09-10000

TRANSFER ASS'Y

SN: 10001-12610

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-52A0.

-1шт.

1

714-09-12310

GEAR¤ 30 TEETH,30T

SN: 10001-UP

1шт.

2

06030-06010

BEARING

SN: 10001-UP

2шт.

3

714-09-12130

RETAINER

SN: 10001-UP

1шт.

4

714-09-12120

PIN

SN: 10001-UP

1шт.

5

07043-70108

PLUG

SN: 10001-UP

1шт.

6

714-20-14510

SHAFT

SN: 12611-UP

1шт.

|6

0

SHAFT

SN: 10001-12610

1шт.

|$$11

(714-20-14510{714-20-14550)}

-1шт.

7

714-09-13410

GEAR¤ 58 TEETH,67T

SN: 10001-UP

1шт.

8

04064-05020

RING,SNAP

SN: 10001-UP

1шт.

9

06030-06208

BEARING

SN: 10001-UP

1шт.

10

06030-06210

BEARING

SN: 10001-UP

1шт.

11

714-09-13511

PLATE

SN: 12611-UP

1шт.

|11

0

PLATE

SN: 10001-12610

1шт.

12

01010-80812

BOLT

SN: 10001-UP

2шт.

13

01643-30823

WASHER

SN: 10001-UP

2шт.

14

714-09-13260

RETAINER

SN: 10001-UP

1шт.

15

07000-05230

O-RING

SN: 10001-UP

1шт.

16

01010-81230

BOLT

SN: 10001-UP

4шт.

17

714-09-16130

PLATE

SN: 10001-UP

5шт.

18

714-09-16140

DISC

SN: 10001-UP

4шт.

19

714-09-16150

SPRING,WAVE

SN: 10001-UP

4шт.

20

714-09-16221

PISTON ASS'Y

SN: 10001-UP

1шт.

21

714-09-16240

E-RING

SN: 10001-UP

1шт.

22

04260-01587

BALL

SN: 10001-UP

3шт.

23

714-09-16160

PIN

SN: 10001-UP

1шт.

24

04064-02012

RING,SNAP

SN: 10001-UP

1шт.

25

714-20-14550

SPACER

SN: 12611-UP

1шт.

|25

714-09-13830

SPACER

SN: 10001-12610

1шт.

26

714-01-13650

COUPLING

SN: 10001-UP

1шт.

27

714-04-13660

COUPLING

SN: 10001-UP

1шт.

28

714-01-13271

SEAL,OIL

SN: 10365-UP

2шт.

|28

0

SEAL,OIL

SN: 10001-10364

2шт.

29

714-01-13280

SEAL,DUST

SN: 10001-UP

2шт.

30

415-22-11241

HOLDER

SN: 10001-UP

1шт.

31

07000-73032

O-RING

SN: 10001-UP

1шт.

32

01010-81275

BOLT

SN: 10001-UP

1шт.
