Запчасти Komatsu WA40-3-X КАБИНА (7/7) (ЭЛЕКТРИКА)(№-88) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

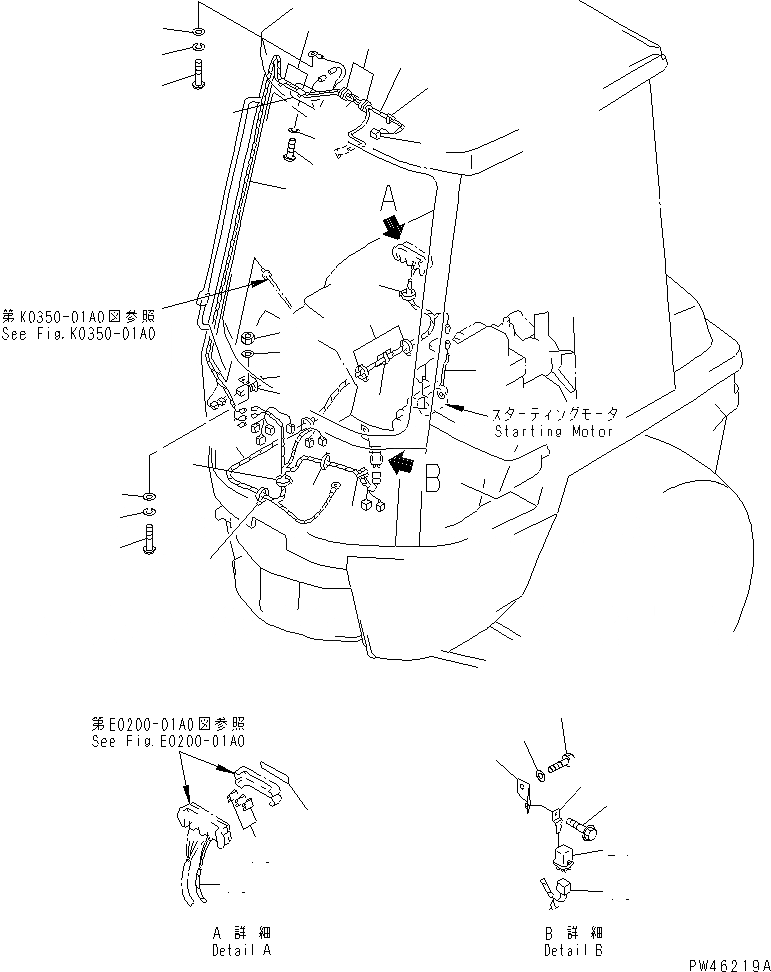

Схема запчастей Komatsu WA40-3-X - КАБИНА (7/7) (ЭЛЕКТРИКА)(№-88) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
28
29

Артикул

Название

Примечание

Количество

|1

362-56-00013

CAB ASS'Y

SN: 13532-14188

1шт.

|1

362-56-00012

CAB ASS'Y

SN: 13372-13531

1шт.

|1

0

CAB ASS'Y

SN: 12387-13371

1шт.

|1

0

CAB ASS'Y

SN: 10001-12386

1шт.

|$$5

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-02A0 TO K0210-08A0.

-1шт.

1

362-56-41671

WIRING HARNESS

SN: 13532-14188

1шт.

|1

362-56-41670

WIRING HARNESS

SN: 10001-13531

1шт.

2

08027-10660

CONNECTOR

SN: 12387-14188

1шт.

|2

08027-00630

CONNECTOR

SN: 10001-12386

1шт.

3

01220-40508

SCREW

SN: 10001-14188

1шт.

4

01601-20513

WASHER,SPRING

SN: 10001-14188

1шт.

5

01642-20508

WASHER

SN: 10001-14188

1шт.

6

08037-02512

GROMMET

SN: 10001-14188

2шт.

7

08141-11200

LAMP,ROOM

SN: 10001-14188

1шт.

|7

08116-01210

BULB¤ 10W

SN: 10001-14188

1шт.

8

01220-40416

SCREW

SN: 10001-14188

2шт.

9

01601-20410

WASHER,SPRING

SN: 10001-14188

2шт.

10

421-54-15440

HOSE,WASHER

SN: 10001-14188

1шт.

11

421-54-15520

CLIP

SN: 10001-14188

5шт.

12

421-06-16141

SWITCH,WIPER

SN: 10001-13531

1шт.

13

362-56-41521

PLATE

SN: 12387-13531

1шт.

|13

362-56-41520

PLATE

SN: 10001-12386

1шт.

14

01220-40520

SCREW

SN: 10001-13531

2шт.

15

01601-20513

WASHER,SPRING

SN: 10001-13531

2шт.

16

01642-20508

WASHER

SN: 10001-13531

4шт.

17

01580-10504

NUT

SN: 10001-13531

2шт.

18

362-56-41151

WIRING HARNESS

SN: 13532-14188

1шт.

|18

362-56-41150

WIRING HARNESS

SN: 10001-13531

1шт.

|18

08020-10000

DIODE

SN: 10001-14188

1шт.

19

22W-06-13160

FUSE¤ 20A

SN: 10001-14188

2шт.

|19

42A-06-12170

FUSE¤ 25A

SN: 13532-14188

1шт.

20

362-56-41190

PLATE¤ NAME,FUSE BOX

SN: 10001-14188

1шт.

21

362-56-41170

RELAY

SN: 10001-14188

1шт.

22

287-06-16420

BRACKET

SN: 10001-14188

1шт.

23

01435-00610

BOLT

SN: 10001-14188

1шт.

24

362-56-41290

PLATE

SN: 10001-14188

1шт.

25

01010-51016

BOLT

SN: 10001-14188

1шт.

26

01643-31032

WASHER

SN: 10001-14188

1шт.

27

362-56-41160

WIRING HARNESS

SN: 10001-14188

1шт.

28

08034-20519

BAND

SN: 10001-14188

10шт.

29

421-54-15520

CLIP

SN: 10001-14188

2шт.

Выбрано товаров: 41
