СИСТЕМА ТРУБ РАДИАТОРА

Запчасти Komatsu WA380-DZ-3 СИСТЕМА ТРУБ РАДИАТОРА [КОМПОНЕНТЫ И ЭЛЕКТРИКА]

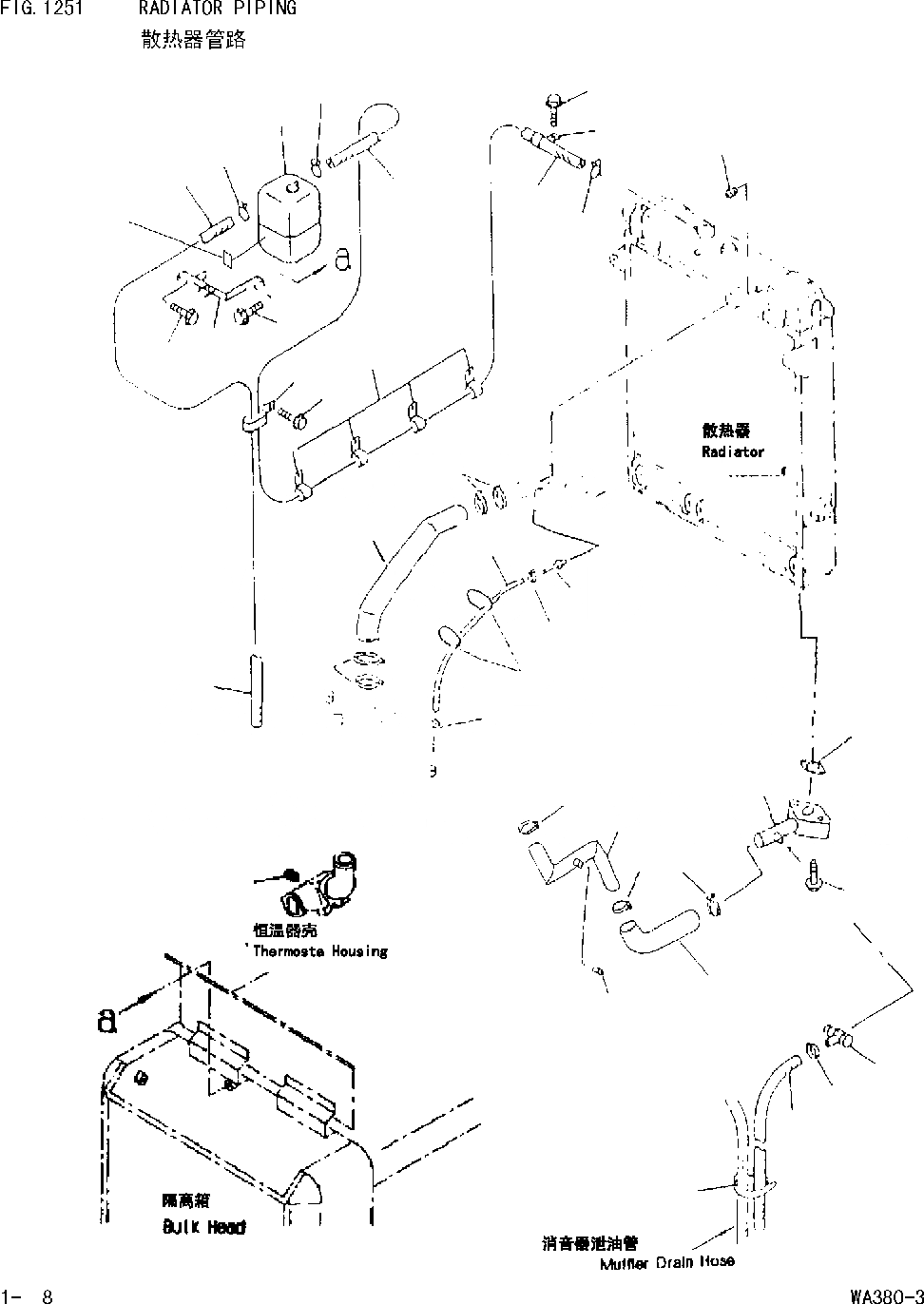

Схема запчастей Komatsu WA380-DZ-3 - СИСТЕМА ТРУБ РАДИАТОРА [КОМПОНЕНТЫ И ЭЛЕКТРИКА]
7
1
3
2
24
6
5
4
5
9
10
8
6
7
17-1
11
21-2
17-1
21-3
21-3
21-4
2
22
23
19
20
18
16
22
14
17-2
17-2
15
12
13
21-1
21
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

421-03-11991

TARK ASS'Y RESERVE

Field_2: 10412-

1шт.

2

421-03-11980

HOSE

Field_2: 10119-

1шт.

3

206-03-43340

CLIP

Field_2: 10119-

1шт.

4

423-03-22140

BRACKET

Field_2: 10119-

1шт.

5

01435-01016

BOLT

Field_2: 10119-

2шт.

6

423-03-22130

HOSE

Field_2: 10119-

1шт.

7

206-03-43340

CLIP

Field_2: 10119-

2шт.

8

04434-51210

CLIP

Field_2: 10119-

5шт.

9

175-01-23160

CLIP

Field_2: 10119-

3шт.

10

01435-01016

BOLT

Field_2: 10119-

8шт.

11

423-03-22240

HOSE

Field_2: 10119-

1шт.

12

423-03-22150

TUBE

Field_2: 10119-

1шт.

13

423-03-11360

GASKET

Field_2: 10119-

1шт.

14

01435-01280

BOLT

Field_2: 10119-

2шт.

15

423-03-22230

TUBE

Field_2: 10119-

1шт.

16

423-03-22220

HOSE

Field_2: 10119-

1шт.

17-1

07289-00070

CLAMP

Field_2: 10119-

4шт.

17-2

07289-00070

CLAMP

Field_2: 10119-

3шт.

18

07730-30004

VALVE,DRAIN

Field_2: 10119-

1шт.

19

07260-21490

HOSE

Field_2: 10119-

1шт.

20

07281-00259

CLAMP

Field_2: 10119-

1шт.

21-1

421-03-11620

NIPPLE

Field_2: 10119-

1шт.

21-2

07260-20983

HOSE

Field_2: 10119-

1шт.

21-3

07281-00197

CLAMP

Field_2: 10119-

2шт.

21-4

08034-20536

BAND

Field_2: 10119-

2шт.

22

07042-70415

PLUG

Field_2: 10119-

1шт.

23

08034-20519

BAND

Field_2: 10119-

1шт.

24

423-V04-Z810

PLATE

Field_2: 10119-

1шт.

Выбрано товаров: 28
