Запчасти Komatsu WA380-DZ-3 ГИДРОЛИНИЯ(НАВЕСН.ОБОРУДЛИНИЯ)(/) [НАВЕСН.ОБОРУД OPT ]

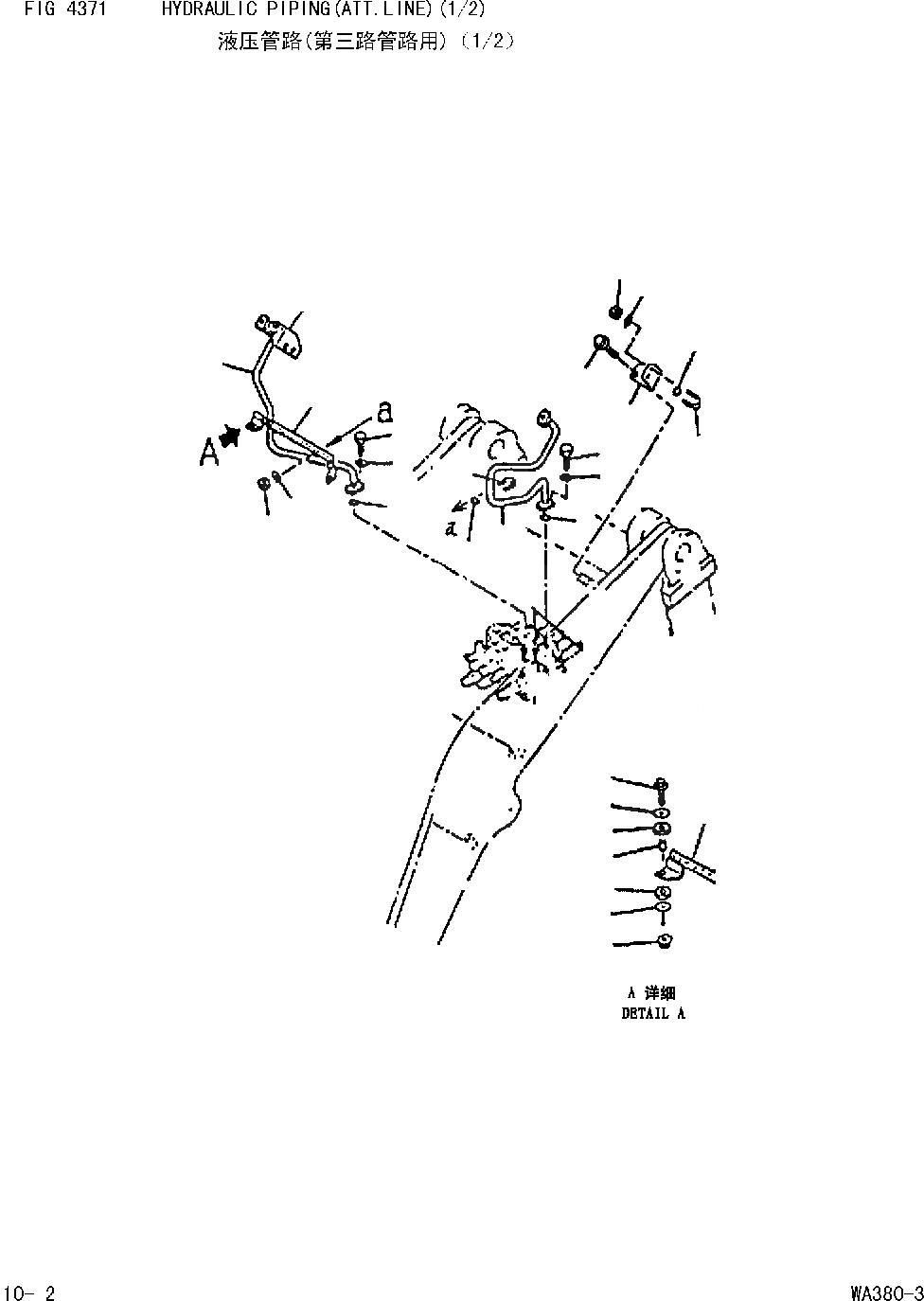

Схема запчастей Komatsu WA380-DZ-3 - ГИДРОЛИНИЯ(НАВЕСН.ОБОРУДЛИНИЯ)(/) [НАВЕСН.ОБОРУД OPT ]
25
2
17
4
5
3
32
31
30
1
29
4
5
26
24
31
3
22
21
18
20
19
21
23
17
29
30
32
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

423-877-2450

TUBE L.H

Field_2: 10119-

1шт.

2

423-877-2460

TUBE R.H

Field_2: 10119-

1шт.

3

07000-13035

O-RING

Field_2: 10119-

2шт.

4

07372-21035

BOLT

Field_2: 10119-

8шт.

5

01643-51032

WASHER

Field_2: 10119-

8шт.

17

423-877-2210

BRACKET

Field_2: 10119-

1шт.

18

419-43-17930

CUSHION

Field_2: 10119-

2шт.

19

415-64-13130

CUSHION

Field_2: 10119-

2шт.

20

417-54-13470

SPACER

Field_2: 10119-

2шт.

21

419-43-17920

WASHER

Field_2: 10119-

4шт.

22

01435-01050

BOLT

Field_2: 10119-

2шт.

23

01584-01008

NUT

Field_2: 10119-

1шт.

24

423-877-2231

PLATE

Field_2: 10119-

1шт.

25

423-877-2221

PLATE

Field_2: 10119-

1шт.

26

01435-01020

BOLT

Field_2: 10119-

4шт.

29

07283-33450

CLIP

Field_2: 10119-

4шт.

30

07283-53444

SEAT

Field_2: 10119-

4шт.

31

01597-01009

NUT

Field_2: 10119-

8шт.

32

01643-31032

WASHER

Field_2: 10119-

8шт.

Выбрано товаров: 19
