Запчасти Komatsu WA380-7 КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ДВЕРЬ, LHS (/) КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА

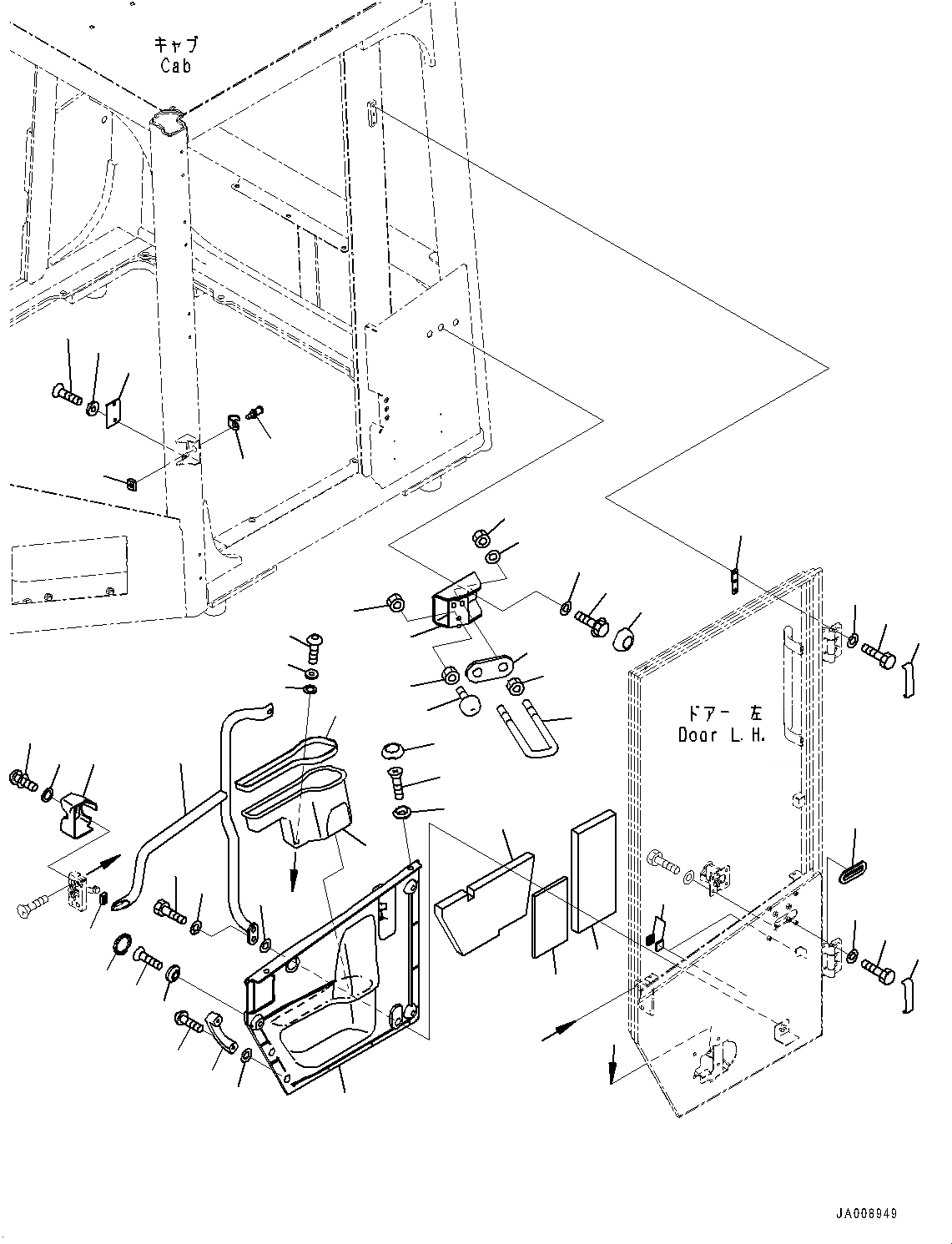

Схема запчастей Komatsu WA380-7 - КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА, ДВЕРЬ, LHS (/) КАБИНА ROPS И ОСНОВН. КОНСТРУКЦИЯ ГРУППА
28
29
30
31
32
35
33
34
36
37
38
40
39
40
41
43
42
43
23
24
25
27
6
9
8
16
15
12
11
18
5
4
10
2
7
20
21
22
5
4
6
14
13
17
19
3
1
23
24
26
44
45
46
a
a
b
b

Артикул

Название

Примечание

Количество

1

423-925-5471

Grommet

SN: H62051-UP

1шт.

2

423-925-5421

Cover

SN: H62051-UP

1шт.

3

421-56-21460

Fastener

SN: H62051-UP

4шт.

4

01240-00616

Screw

SN: H62051-UP

5шт.

5

423-925-5851

Washer

SN: H62051-UP

5шт.

6

423-925-5860

Cap

SN: H62051-UP

5шт.

7

205-54-72220

Handle

SN: H62051-UP

1шт.

8

417-926-3250

Screw

SN: H62051-UP

2шт.

9

01643-51032

Washer

SN: H62051-UP

2шт.

10

423-925-5461

Cover

SN: H62051-UP

1шт.

11

423-925-5491

Cover

SN: H62051-UP

1шт.

12

423-925-5950

Seal

SN: H62051-UP

1шт.

13

01245-00620

Screw

SN: H62051-UP

1шт.

14

56D-54-35310

Collar

SN: H62051-UP

1шт.

15

56D-54-35320

Washer

SN: H62051-UP

1шт.

16

423-925-5484

Handrail

SN: H62051-UP

1шт.

17

01010-D1025

Bolt

SN: H62051-UP

2шт.

18

01643-71032

Washer

SN: H62051-UP

2шт.

19

01643-51032

Washer

SN: H62051-UP

1шт.

20

423-925-5751

Bracket

SN: H62051-UP

1шт.

21

01023-20816

Screw

SN: H62051-UP

1шт.

22

423-925-5890

Spacer

SN: H62051-UP

1шт.

23

01016-50825

Bolt

SN: H62051-UP

6шт.

24

01643-30823

Washer

SN: H62051-UP

6шт.

25

423-925-5330

Shim, T=1.6mm

SN: H62051-UP

2шт.

26

423-925-5170

Cover

SN: H62051-UP

1шт.

27

423-925-5180

Cover

SN: H62051-UP

1шт.

28

423-925-5611

Striker

SN: H62051-UP

1шт.

29

423-925-5621

Bracket

SN: H62051-UP

1шт.

30

423-926-5840

Plate

SN: H62051-UP

1шт.

31

423-925-5760

Plate

SN: H62051-UP

1шт.

32

01225-70616

Screw, Philips Head

SN: H62051-UP

2шт.

33

23S-55-51970

Washer

SN: H62051-UP

2шт.

34

423-925-5651

Bracket

SN: H62051-UP

1шт.

35

419-925-5140

Plate

SN: H62051-UP

1шт.

36

01435-01025

Bolt

SN: H62051-UP

2шт.

37

01643-31032

Washer

SN: H62051-UP

2шт.

38

363-54-31450

Cap, Bolt

SN: H62051-UP

2шт.

39

423-925-5661

Striker

SN: H62051-UP

1шт.

40

01580-10806

Nut

SN: H62051-UP

4шт.

41

01643-30823

Washer

SN: H62051-UP

2шт.

42

20Y-54-11611

Stopper

SN: H62051-UP

1шт.

43

01580-11008

Nut

SN: H62051-UP

2шт.

44

421-926-5710

Sheet

SN: H62051-UP

1шт.

45

421-926-5720

Sheet

SN: H62051-UP

1шт.

46

421-926-5730

Sheet

SN: H62051-UP

1шт.

Выбрано товаров: 46
