Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA380-6 S/N H60051 - Up
/
B КОМПОНЕНТЫ ДВИГАТЕЛЯ
/

КОМПОНЕНТЫ ДВИГАТЕЛЯ (ПРОВОДКА) (/)

Запчасти Komatsu WA380-6 КОМПОНЕНТЫ ДВИГАТЕЛЯ (ПРОВОДКА) (/) B КОМПОНЕНТЫ ДВИГАТЕЛЯ

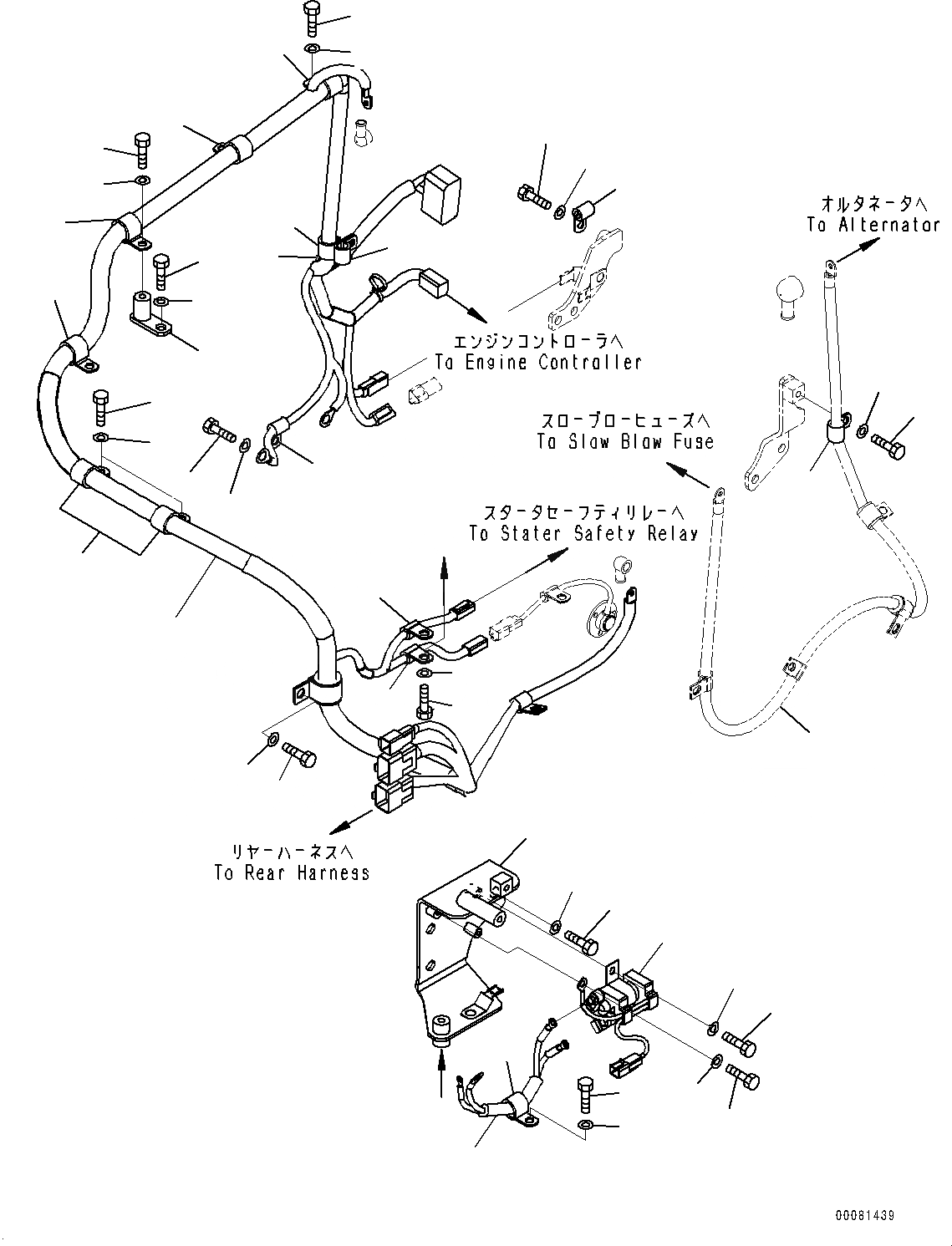

Схема запчастей Komatsu WA380-6 - КОМПОНЕНТЫ ДВИГАТЕЛЯ (ПРОВОДКА) (/) B КОМПОНЕНТЫ ДВИГАТЕЛЯ
1
14
13
11
11
19
8
7
4
3
2
15
16
9
10
5
6
15
16
11
12
15
16
19
27
26
25
24
23
22
21
20
29
28
17
18
32
31
30
5
6
19
18
17
19
33
a
a

№

Артикул

Название

Примечание

Количество

1

423-06-42230

WIRING HARNESS

SN: H60051-UP

1шт.

2

01010-81220

BOLT

SN: H60051-UP

2шт.

3

01643-31232

WASHER

SN: H60051-UP

2шт.

4

600-051-2240

CLIP

SN: H60051-UP

2шт.

5

01010-81020

BOLT

SN: H60051-UP

3шт.

6

01643-31032

WASHER

SN: H60051-UP

3шт.

7

600-051-2240

CLIP

SN: H60051-UP

1шт.

8

423-06-42550

PLATE

SN: H60051-UP

1шт.

9

01010-81235

BOLT

SN: H60051-UP

1шт.

10

01643-31232

WASHER

SN: H60051-UP

1шт.

11

600-051-2240

CLIP

SN: H60051-UP

2шт.

12

600-051-2200

CLIP

SN: H60051-UP

2шт.

13

600-051-2180

CLIP

SN: H60051-UP

1шт.

14

600-051-2140

CLIP

SN: H60051-UP

1шт.

15

01010-81020

BOLT

SN: H60051-UP

7шт.

16

01643-31032

WASHER

SN: H60051-UP

7шт.

17

01010-81020

BOLT

SN: H60051-UP

3шт.

18

01643-31032

WASHER

SN: H60051-UP

3шт.

19

600-051-2100

CLIP

SN: H60051-UP

4шт.

20

423-06-42170

BRACKET

SN: H60051-UP

1шт.

21

01010-81225

BOLT

SN: H60051-UP

3шт.

22

01643-31232

WASHER

SN: H60051-UP

3шт.

23

11Y-06-11391

SWITCH

SN: H60051-UP

1шт.

24

01010-80612

BOLT

SN: H60051-UP

2шт.

25

01643-30623

WASHER

SN: H60051-UP

2шт.

26

01010-80816

BOLT

SN: H60051-UP

1шт.

27

01643-30823

WASHER

SN: H60051-UP

1шт.

28

423-06-42320

WIRE

SN: H60051-UP

1шт.

29

600-051-2200

CLIP

SN: H60051-UP

1шт.

30

600-051-2140

CLIP

SN: H60051-UP

1шт.

31

01010-81020

BOLT

SN: H60051-UP

1шт.

32

01643-31032

WASHER

SN: H60051-UP

1шт.

33

423-06-42310

CABLE

-1шт.

Выбрано товаров: 33
