Komatsu
/
Погрузчики фронтальные
/
WA380-6 S/N H60051 - Up
/
AA ДВИГАТЕЛЬ
/

Э/ПРОВОДКА ДВИГАТЕЛЯ

Запчасти Komatsu WA380-6 Э/ПРОВОДКА ДВИГАТЕЛЯ AA ДВИГАТЕЛЬ

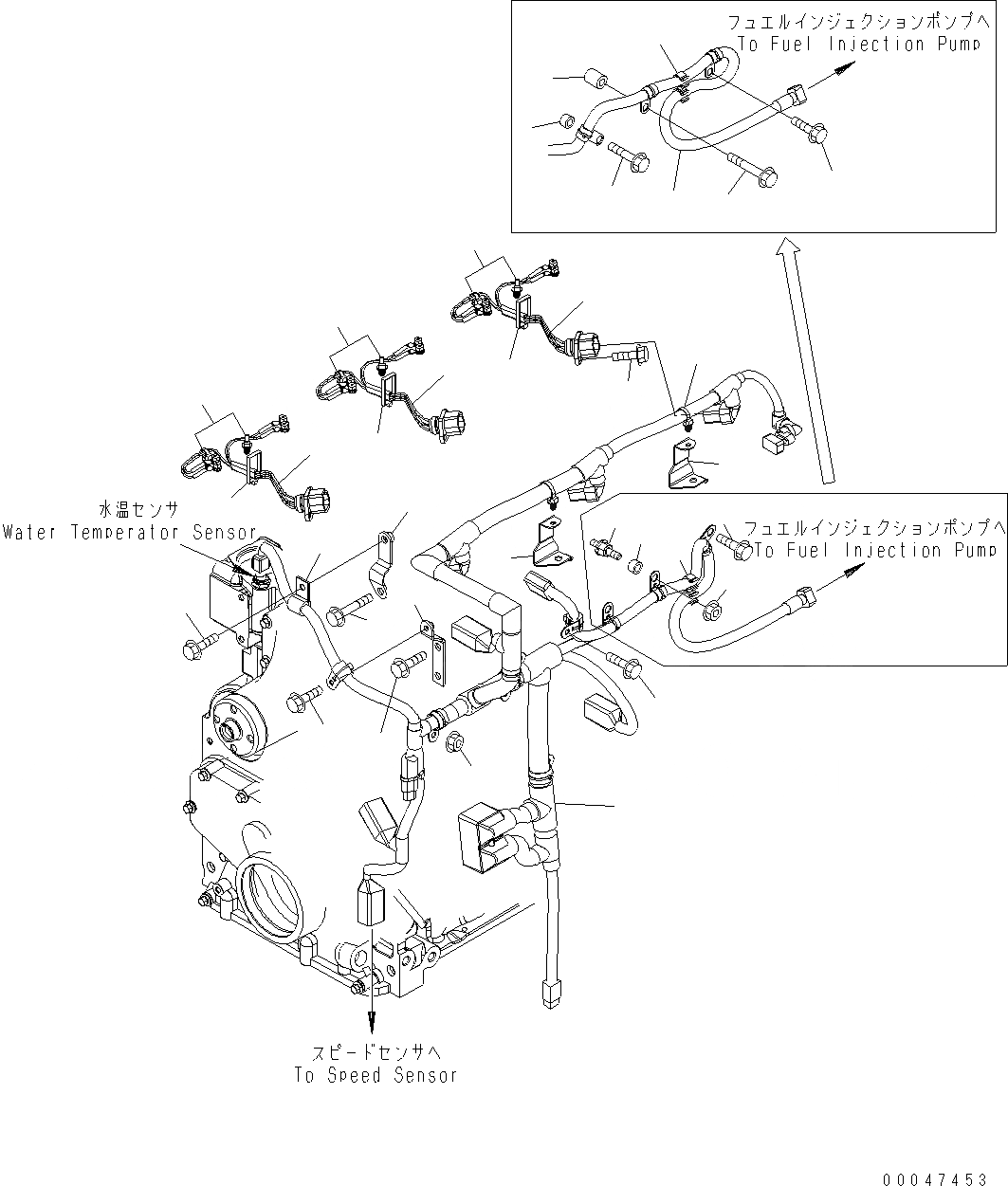

Схема запчастей Komatsu WA380-6 - Э/ПРОВОДКА ДВИГАТЕЛЯ AA ДВИГАТЕЛЬ
8
6
13
9
4
7
10
10
12
13
8
7
14
15
1
5
3
2
1
3
2
1
3
2
20
22
23
21
17
14
16
11
18
19
4

№

Артикул

Название

Примечание

Количество

1

6754-81-9210

WIRING HARNESS

SN: 21692067-UP

3шт.

2

6754-81-9220

BAND

SN: 21692067-UP

3шт.

3

6754-81-9230

BAND

SN: 21692067-UP

6шт.

4

6754-81-9310

WIRING HARNESS

SN: 21692067-UP

1шт.

5

6732-21-4180

BOLT

SN: 21692067-UP

3шт.

6

6162-23-5770

SPACER

SN: 21692067-UP

1шт.

7

6732-61-6140

BOLT

SN: 21692067-UP

1шт.

8

6754-81-9330

SPACER

SN: 21692067-UP

1шт.

9

6754-81-9390

SCREW

SN: 21692067-UP

1шт.

10

6216-74-6180

BOLT

SN: 21692067-UP

2шт.

11

01584-00605

NUT

SN: 21692067-UP

3шт.

12

6732-71-3210

NUT

SN: 21692067-UP

1шт.

13

6754-71-5330

CLIP

SN: 21692067-UP

1шт.

14

6754-81-9340

BRACKET

SN: 21692067-UP

2шт.

15

6754-81-9230

BAND

SN: 21692067-UP

2шт.

16

6736-81-5110

SCREW

SN: 21692067-UP

2шт.

17

6754-81-9280

BRACKET

SN: 21692067-UP

1шт.

18

6732-21-3120

BOLT

SN: 21692067-UP

2шт.

19

6733-71-5680

BOLT

SN: 21692067-UP

1шт.

20

6754-81-9270

BRACKET

SN: 21692067-UP

1шт.

21

6754-81-9390

SCREW

SN: 21692067-UP

1шт.

22

04434-51308

CLIP

SN: 21692067-UP

1шт.

23

6216-74-6180

BOLT

SN: 21692067-UP

1шт.

Выбрано товаров: 23
