Komatsu
/
Погрузчики фронтальные
/
WA380-6 S/N H60051 - Up
/
E ЭЛЕКТРИКА
/

ЗАДН. ПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ)

Запчасти Komatsu WA380-6 ЗАДН. ПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ) E ЭЛЕКТРИКА

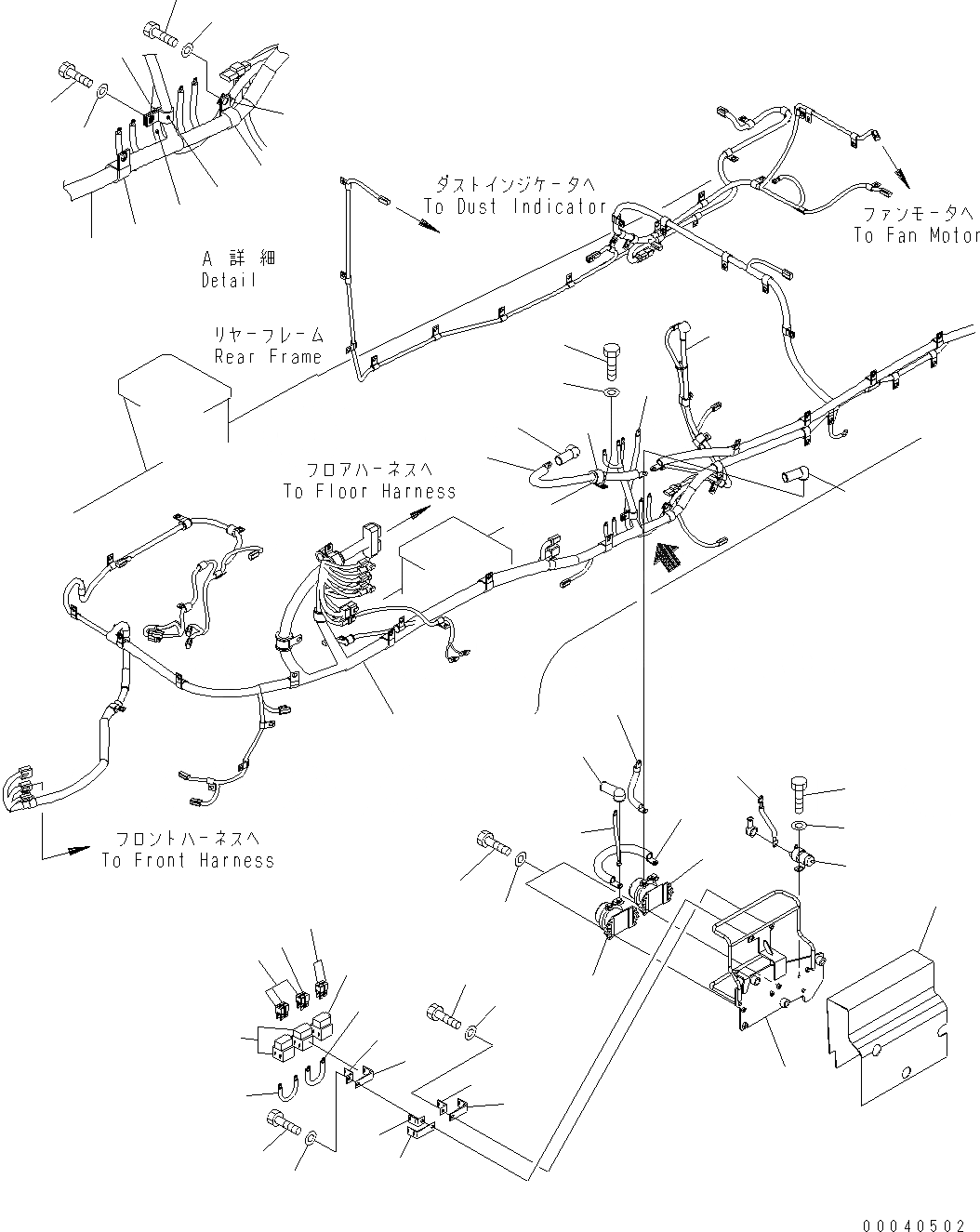

Схема запчастей Komatsu WA380-6 - ЗАДН. ПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ) E ЭЛЕКТРИКА
1
35
36
1
33
42
37
34
43
43
44
45
A
15
23
22
21
42
42
19
20
16
17
16
6
7
5
3
2
11
13
12
25
18
4
24
41
40
14
10
9
8
29
26
32
39
38
27
28
38
39
30
31
A

№

Артикул

Название

Примечание

Количество

1

423-06-42223

WIRING HARNESS

SN: H60051-UP

1шт.

|$2

21J-06-13661

DIODE

SN: H60051-UP

1шт.

2

423-06-42180

SHEET

SN: H60051-UP

1шт.

3

423-06-42130

BRACKET

SN: H60051-UP

1шт.

4

08088-30000

SWITCH

SN: H60051-UP

1шт.

5

561-06-61510

RELAY

SN: H60051-UP

1шт.

6

01016-50830

BOLT

SN: H60051-UP

4шт.

7

01643-30823

WASHER

SN: H60051-UP

4шт.

8

421-06-22830

FUSE, 120A

SN: H60051-UP

1шт.

9

417-06-22610

FUSE, 50A, SLOW BLOW

SN: H60051-UP

3шт.

10

421-06-22880

HOLDER

SN: H60051-UP

2шт.

11

600-815-2170

SWITCH, HEATER

SN: H60051-UP

1шт.

12

01010-80616

BOLT

SN: H60051-UP

2шт.

13

01643-30623

WASHER

SN: H60051-UP

2шт.

14

423-06-42350

CABLE

SN: H60051-UP

1шт.

15

423-06-41150

CABLE

SN: H60051-UP

1шт.

16

08038-00035

CAP

SN: H60051-UP

2шт.

17

423-06-42340

CABLE

SN: H60051-UP

1шт.

18

08028-GE035

CABLE

SN: H60051-UP

1шт.

19

04434-53212

CLIP

SN: H60051-UP

1шт.

20

07095-20523

CUSHION

SN: H60051-UP

1шт.

21

01010-81020

BOLT

SN: H60051-UP

1шт.

22

01643-31032

WASHER

SN: H60051-UP

1шт.

23

08038-00035

CAP

SN: H60051-UP

1шт.

24

423-06-42330

CABLE

SN: H60051-UP

1шт.

25

423-06-42360

CABLE

SN: H60051-UP

1шт.

26

421-06-22880

HOLDER

SN: H60051-UP

1шт.

27

424-06-43160

BRACKET

SN: H60051-UP

1шт.

28

424-06-43170

BRACKET

SN: H60051-UP

1шт.

29

421-06-22830

FUSE, 120A

SN: H60051-UP

2шт.

30

01016-50825

BOLT

SN: H60051-UP

1шт.

31

01643-30823

WASHER

SN: H60051-UP

1шт.

32

423-06-42470

CABLE

SN: H60051-UP

1шт.

33

04434-52712

CLIP

SN: H60051-UP

1шт.

34

04434-52312

CLIP

SN: H60051-UP

1шт.

35

01010-81020

BOLT

SN: H60051-UP

1шт.

36

01643-31032

WASHER

SN: H60051-UP

1шт.

37

04434-51712

CLIP

SN: H60051-UP

1шт.

38

424-06-43170

BRACKET

SN: H60051-UP

2шт.

39

424-06-43160

BRACKET

SN: H60051-UP

2шт.

40

01016-50825

BOLT

SN: H60051-UP

1шт.

41

01643-30823

WASHER

SN: H60051-UP

1шт.

42

423-06-42310

CABLE

SN: H60051-UP

1шт.

43

04434-51412

CLIP

SN: H60051-UP

2шт.

44

01010-81025

BOLT

SN: H60051-UP

2шт.

45

01643-31032

WASHER

SN: H60051-UP

2шт.

Выбрано товаров: 46
