Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA380-6 S/N A54001-UP
/
ЭЛЕКТРИКА
/

E-A ЗАДН. Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЬ БЕЗ ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ

Запчасти Komatsu WA380-6 E-A ЗАДН. Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЬ БЕЗ ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ ЭЛЕКТРИКА

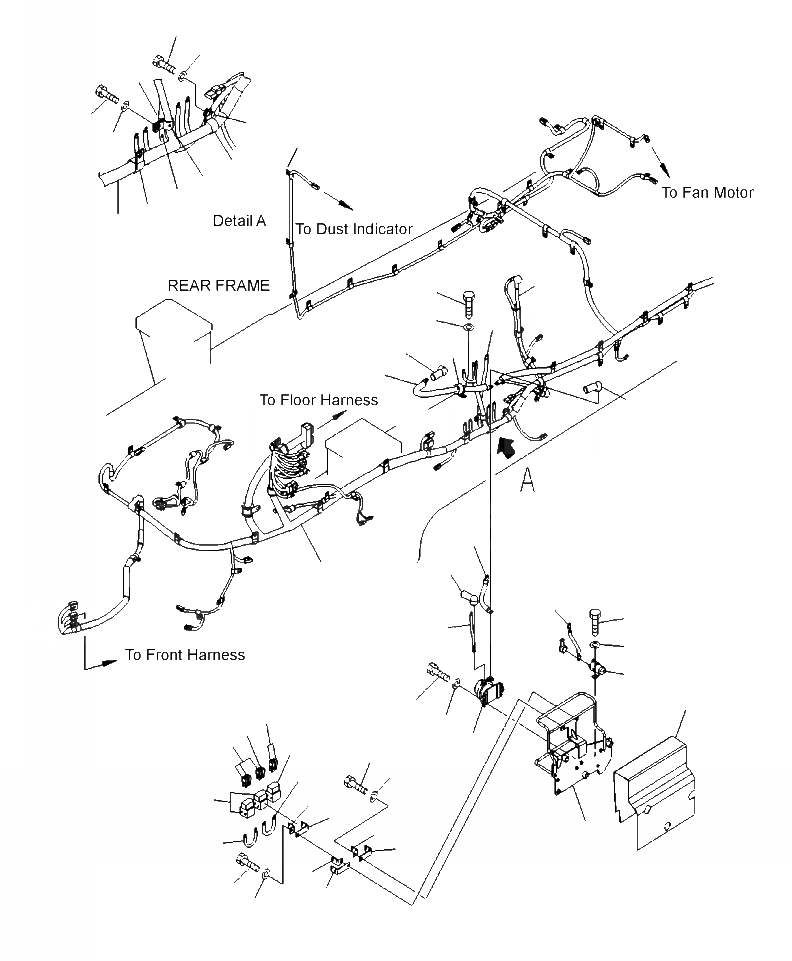

Схема запчастей Komatsu WA380-6 - E-A ЗАДН. Э/ПРОВОДКА ПЕРЕКЛЮЧАТЕЛЬ БЕЗ ЭКСТРЕНН. РУЛЕВ. УПРАВЛЕНИЕ ЭЛЕКТРИКА
42
43
41
33
41
44
34
32
35
40
31
1
40
19
40
20
21
17
14
15
18
16
15
1
23
11
22
12
10
2
5
27
6
7
8
4
24
28
29
30
37
9
36
25
3
13
26
37
38
36
39

№

Артикул

Название

Примечание

Количество

1

423-06-42224

WIRING HARNESS

SN: A54001--UP

1шт.

N/I

21J-06-13661

DIODE

SN: A54001--UP

1шт.

2

423-06-42180

SHEET

SN: A54001--UP

1шт.

3

423-06-42130

BRACKET

SN: A54001--UP

1шт.

4

421-06-11930

SWITCH

SN: A54001--UP

1шт.

5

01010-80830

BOLT

SN: A54001--UP

2шт.

6

01643-30823

WASHER

SN: A54001--UP

2шт.

7

421-06-22830

FUSE, 12 0A

SN: A54001--UP

1шт.

8

417-06-22610

FUSE, 50 A, SLOW BLOW

SN: A54001--UP

3шт.

9

421-06-22880

HOLDER

SN: A54001--UP

2шт.

10

600-815-2170

SWITCH, HEATER

SN: A54001--UP

1шт.

11

01010-80616

BOLT

SN: A54001--UP

2шт.

12

01643-30623

WASHER

SN: A54001--UP

2шт.

13

423-06-42350

CABLE

SN: A54001--UP

1шт.

14

423-06-41150

CABLE

SN: A54001--UP

1шт.

15

08038-00035

CAP

SN: A54001--UP

2шт.

16

423-06-42340

CABLE

SN: A54001--UP

1шт.

17

04434-53212

CLIP

SN: A54001--UP

1шт.

18

07095-20523

CUSHION

SN: A54001--UP

1шт.

19

01010-81020

BOLT

SN: A54001--UP

1шт.

20

01643-31032

WASHER

SN: A54001--UP

1шт.

21

08038-00035

CAP

SN: A54001--UP

1шт.

22

423-06-42390

CABLE

SN: A54001--UP

1шт.

23

423-06-42360

CABLE

SN: A54001--UP

1шт.

24

421-06-22880

HOLDER

SN: A54001--UP

1шт.

25

424-06-43160

BRACKET

SN: A54001--UP

1шт.

26

424-06-43170

BRACKET

SN: A54001--UP

1шт.

27

421-06-22830

FUSE, 120A

SN: A54001--UP

2шт.

28

01010-80825

BOLT

SN: A54001--UP

1шт.

29

01643-30823

WASHER

SN: A54001--UP

1шт.

30

423-06-42470

CABLE

SN: A54001--UP

1шт.

31

04434-52712

CLIP

SN: A54001--UP

1шт.

32

04434-52312

CLIP

SN: A54001--UP

1шт.

33

01010-81020

BOLT

SN: A54001--UP

1шт.

34

01643-31032

WASHER

SN: A54001--UP

1шт.

35

04434-51712

CLIP

SN: A54001--UP

1шт.

36

424-06-43170

BRACKET

SN: A54001--UP

2шт.

37

424-06-43160

BRACKET

SN: A54001--UP

2шт.

38

01010-80825

BOLT

SN: A54001--UP

1шт.

39

01643-30823

WASHER

SN: A54001--UP

1шт.

40

423-06-42310

CABLE

SN: A54001--UP

1шт.

41

04434-51412

CLIP

SN: A54001--UP

2шт.

42

01010-81025

BOLT

SN: A54001--UP

2шт.

43

01643-31032

WASHER

SN: A54001--UP

2шт.

44

08211-00720

CLIP

SN: A54001--UP

1шт.

Выбрано товаров: 45
