Главная
/
Справочники
/
Komatsu
/
Погрузчики фронтальные
/
WA380-6 S/N 66090-UP (FOR KAL (Chassis only))
/
ЭЛЕКТРИКА
/
ЗАДН. ПРОВОДКА
/

ЗАДН. ПРОВОДКА, ПРОВОДКА И ПЕРЕКЛЮЧАТЕЛЬ (№9-)

Запчасти Komatsu WA380-6 ЗАДН. ПРОВОДКА, ПРОВОДКА И ПЕРЕКЛЮЧАТЕЛЬ (№9-) ЗАДН. ПРОВОДКА

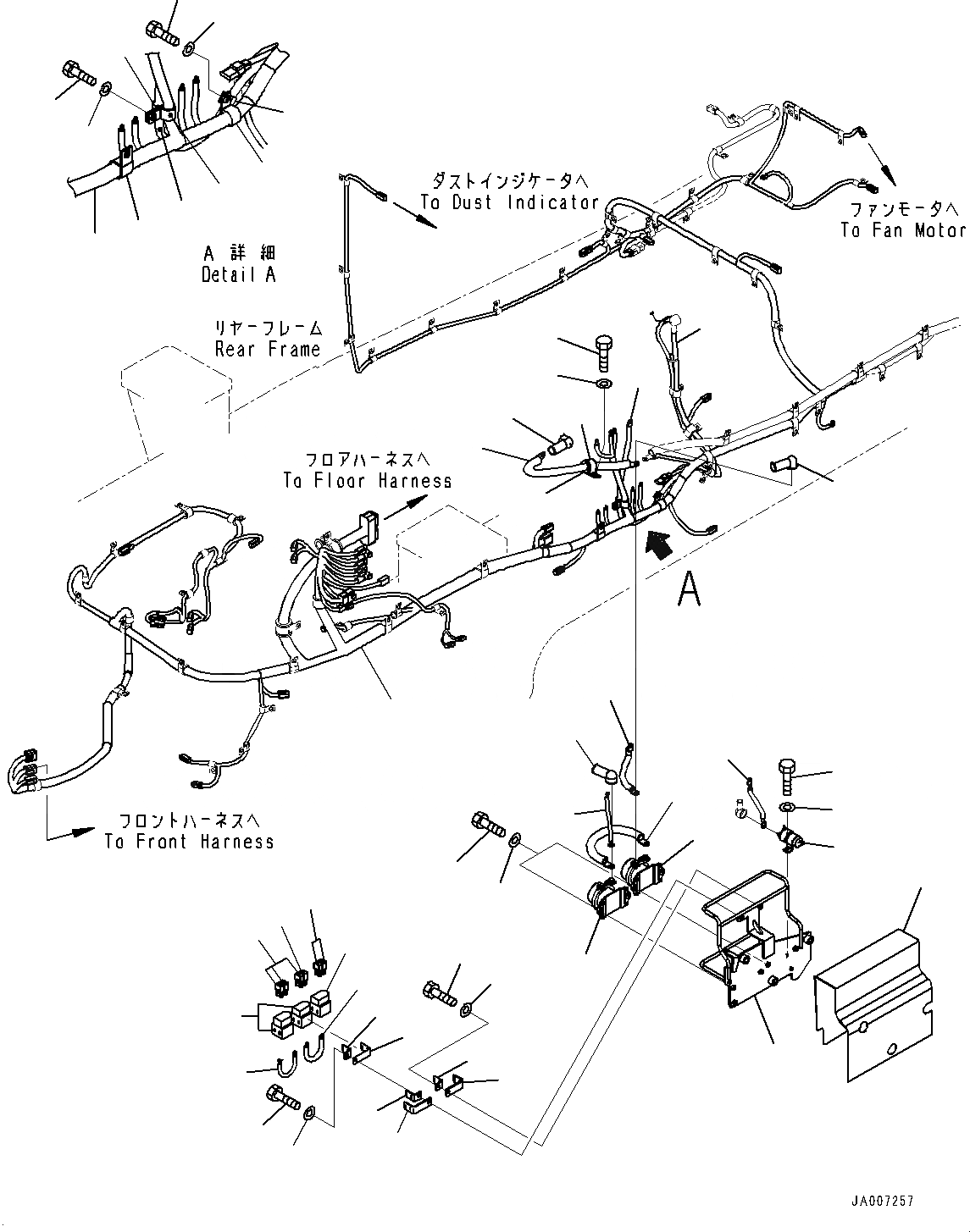

Схема запчастей Komatsu WA380-6 - ЗАДН. ПРОВОДКА, ПРОВОДКА И ПЕРЕКЛЮЧАТЕЛЬ (№9-) ЗАДН. ПРОВОДКА
22
21
20
19
15
23
42
42
16
1
5
6
7
16
17
18
24
4
3
25
13
12
11
2
26
9
8
32
29
38
10
31
28
27
38
30
39
39
40
14
41
33
42
37
34
43
45
44
36
35
43
1

№

Артикул

Название

Примечание

Количество

1

423-S39-4121

Wiring Harness

SN: 66722-UP

1шт.

1

423-S39-4120

Wiring Harness

SN: 66090-66721

1шт.

|$2

21J-06-13661

Diode

SN: 66090-UP

1шт.

2

423-06-42180

Sheet

SN: 66090-UP

1шт.

3

423-06-42130

Bracket

SN: 66090-UP

1шт.

4

08088-30000

Switch, Battery Relay

SN: 66090-UP

1шт.

5

561-06-61510

Relay

SN: 66090-UP

1шт.

6

01010-80830

Bolt

SN: 66090-UP

4шт.

7

01643-30823

Washer

SN: 66090-UP

4шт.

8

421-06-22830

Fuse, 120Amp.

SN: 66090-UP

1шт.

9

417-06-22610

Fuse, 50Amp., Slow Blow

SN: 66090-UP

3шт.

10

421-06-22880

Holder

SN: 66090-UP

2шт.

11

600-815-2170

Switch, Heater

SN: 66090-UP

1шт.

12

01010-80616

Bolt

SN: 66090-UP

2шт.

13

01643-30623

Washer

SN: 66090-UP

2шт.

14

423-06-42350

Cable

SN: 66090-UP

1шт.

15

423-06-41150

Cable

SN: 66090-UP

1шт.

16

08038-00035

Cap, Terminal

SN: 66090-UP

2шт.

17

423-06-42340

Cable

SN: 66090-UP

1шт.

18

08028-GE035

Cable, Ground

SN: 66090-UP

1шт.

19

04434-53212

Clip

SN: 66090-UP

1шт.

20

07095-20523

Cushion

SN: 66090-UP

1шт.

21

01010-81020

Bolt

SN: 66090-UP

1шт.

22

01643-31032

Washer

SN: 66090-UP

1шт.

23

08038-00035

Cap, Terminal

SN: 66090-UP

1шт.

24

423-06-42330

Cable

SN: 66090-UP

1шт.

25

423-06-42360

Cable

SN: 66090-UP

1шт.

26

421-06-22880

Holder

SN: 66090-UP

1шт.

27

424-06-43160

Bracket

SN: 66090-UP

1шт.

28

424-06-43170

Bracket

SN: 66090-UP

1шт.

29

421-06-22830

Fuse, 120Amp.

SN: 66090-UP

1шт.

30

01010-80825

Bolt

SN: 66090-UP

1шт.

31

01643-30823

Washer

SN: 66090-UP

1шт.

32

423-06-42470

Cable

SN: 66090-UP

1шт.

33

04434-52712

Clip

SN: 66090-UP

1шт.

34

04434-52312

Clip

SN: 66090-UP

1шт.

35

01010-81020

Bolt

SN: 66090-UP

1шт.

36

01643-31032

Washer

SN: 66090-UP

1шт.

37

04434-51712

Clip

SN: 66090-UP

1шт.

38

424-06-43170

Bracket

SN: 66090-UP

2шт.

39

424-06-43160

Bracket

SN: 66090-UP

2шт.

40

01010-80825

Bolt

SN: 66090-UP

1шт.

41

01643-30823

Washer

SN: 66090-UP

1шт.

42

423-06-42310

Cable

SN: 66090-UP

1шт.

43

04434-51412

Clip

SN: 66090-UP

2шт.

44

01010-81025

Bolt

SN: 66090-UP

2шт.

45

01643-31032

Washer

SN: 66090-UP

2шт.

Выбрано товаров: 47
