Запчасти Komatsu WA380-6 ЗАДН. КРЫЛО, КРЫЛО И КОРПУС (№99-) ЗАДН. КРЫЛО

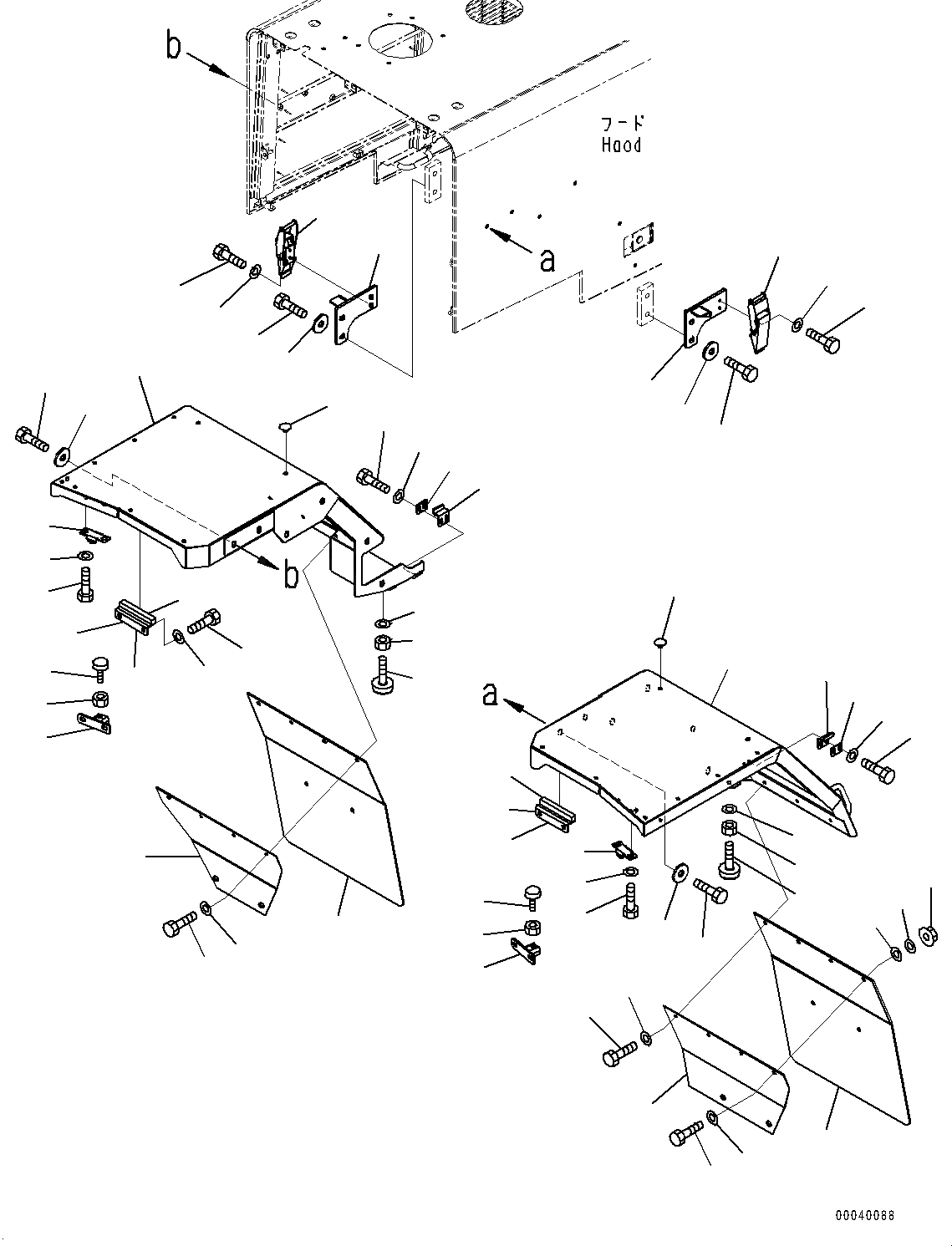

Схема запчастей Komatsu WA380-6 - ЗАДН. КРЫЛО, КРЫЛО И КОРПУС (№99-) ЗАДН. КРЫЛО
1
4
5
6
9
18
21
22
23
24
28
29
30
34
35
36
37
12
20
19
8
7
33
32
31
27
6
5
3
26
25
20
19
12
17
16
14
15
13
8
7
3
2
33
32
31
27
18
9
28
34
6
5
24
29
30
21
22
23
4
10
11
13
14
15
16
17

Артикул

Название

Примечание

Количество

1

423-54-44511

Fender

SN: 65949-UP

1шт.

2

423-54-44521

Fender

SN: 65949-UP

1шт.

3

423-54-44260

Sheet

SN: 65949-UP

2шт.

4

423-54-44270

Plate

SN: 65949-UP

2шт.

5

01010-D1025

Bolt

SN: 65949-UP

8шт.

6

01643-71032

Washer

SN: 65949-UP

8шт.

7

01010-D1230

Bolt

SN: 65949-UP

12шт.

8

421-03-31590

Washer

SN: 65949-UP

12шт.

9

421-54-22990

Plug

SN: 65949-UP

4шт.

10

423-54-44280

Bracket

SN: 65949-UP

1шт.

11

423-54-44290

Bracket

SN: 65949-UP

1шт.

12

120-01-31321

Plate

SN: 65949-UP

2шт.

13

01010-D1250

Bolt

SN: 65949-UP

4шт.

14

421-03-31590

Washer

SN: 65949-UP

4шт.

15

423-54-44150

Catcher Assembly

SN: 65949-UP

2шт.

16

01010-D0825

Bolt

SN: 65949-UP

4шт.

17

01643-70823

Washer

SN: 65949-UP

4шт.

18

423-54-44130

Hook

SN: 65949-UP

2шт.

19

01010-D0825

Bolt

SN: 65949-UP

4шт.

20

01643-70823

Washer

SN: 65949-UP

4шт.

21

423-54-34730

Bracket

SN: 65949-UP

2шт.

22

423-54-34740

Bracket

SN: 65949-UP

1шт.

23

423-54-34780

Cushion

SN: 65949-UP

1шт.

24

423-54-44110

Bracket

SN: 65949-UP

2шт.

25

01010-D1225

Bolt

SN: 65949-UP

8шт.

26

01643-71232

Washer

SN: 65949-UP

8шт.

27

423-54-44180

Bracket

SN: 65949-UP

2шт.

28

203-54-63830

Stopper

SN: 65949-UP

2шт.

29

01010-D1225

Bolt

SN: 65949-UP

4шт.

30

01643-71232

Washer

SN: 65949-UP

4шт.

31

01580-11008

Nut

SN: 65949-UP

2шт.

32

01643-31032

Washer

SN: 65949-UP

2шт.

33

20Y-54-11611

Stopper

SN: 65949-UP

2шт.

34

01580-11008

Nut

SN: 65949-UP

2шт.

35

01643-31032

Washer

SN: 65949-UP

2шт.

36

421-54-34550

Washer

SN: 65949-UP

2шт.

37

01584-31008

Nut

SN: 65949-UP

2шт.

Выбрано товаров: 37
