Запчасти Komatsu WA380-5L ОСНОВН. КОНСТРУКЦИЯ (ПОГРУЗ. METER PRINTER) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

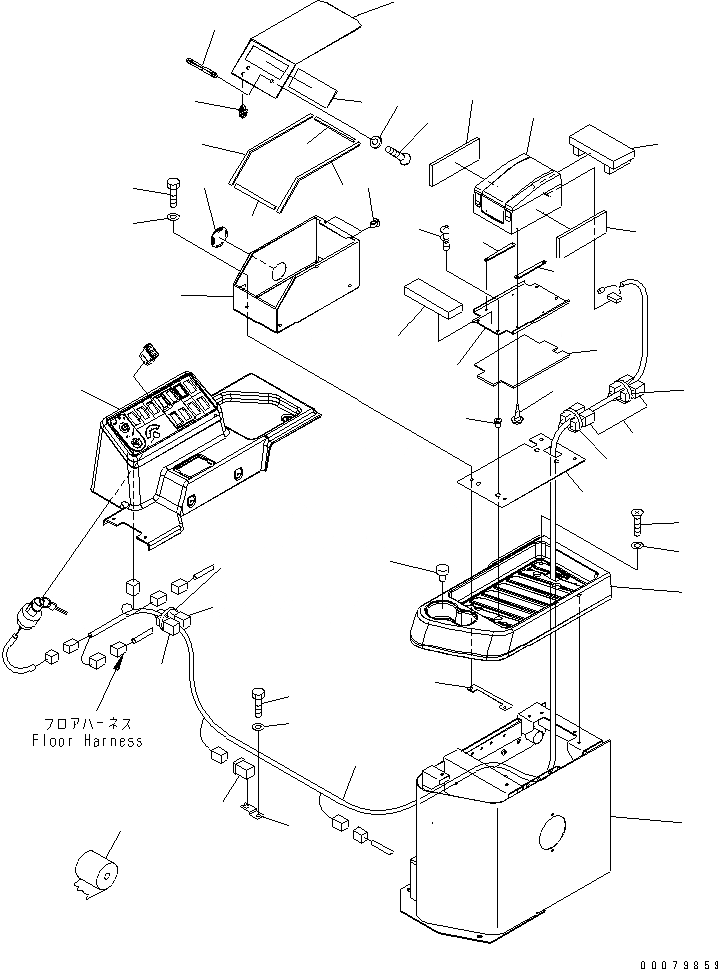

Схема запчастей Komatsu WA380-5L - ОСНОВН. КОНСТРУКЦИЯ (ПОГРУЗ. METER PRINTER) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
5
6
6
7
7
8
9
10
11
11
12
13
14
15
15
16
17
17
17
18
18
18
19
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

1

CONSOLE BOX,(SEE FIG. K4200-29A0)

SN: A52001-UP

-1шт.

|$1

CONSOLE BOX,(SEE FIG. K4200-29A0)

SN: A52001-UP

-1шт.

|$2

CONSOLE BOX,(SEE FIG. K4200-29A1)

SN: A52001-UP

-1шт.

2

421-T32-3430

TRAY,CONSOLE

SN: A52001-UP

1шт.

3

01370-00308

SCREW

SN: A52001-UP

4шт.

|$5

421-T32-3391

COVER,PRINTER

SN: A52001-UP

1шт.

4

421-T32-3311

COMPARTMENT

SN: A52001-UP

1шт.

5

421-T32-3321

COVER

SN: A52001-UP

1шт.

6

421-T32-3330

SEAL

SN: A52001-UP

2шт.

7

421-T32-3340

SEAL

SN: A52001-UP

2шт.

8

421-T32-3350

HANDLE

SN: A52001-UP

1шт.

9

421-T32-3380

CLIP

SN: A52001-UP

2шт.

10

09414-00053

CAP

SN: A52001-UP

1шт.

11

23S-55-51970

WASHER

SN: A52001-UP

6шт.

12

01225-70612

SCREW

SN: A52001-UP

2шт.

13

23S-55-51530

CLIP

SN: A52001-UP

1шт.

14

421-T32-3360

PLATE

SN: A52001-UP

1шт.

15

421-T32-3370

PLATE

SN: A52001-UP

2шт.

16

421-T32-3452

WIRING HARNESS

SN: A52001-UP

1шт.

17

21J-06-13661

DIODE

SN: A52001-UP

6шт.

18

08034-00414

BAND

SN: A52001-UP

13шт.

19

287-06-16420

BRACKET

SN: A52001-UP

1шт.

20

01010-80616

BOLT

SN: A52001-UP

1шт.

21

569-06-61960

RELAY

SN: A52001-UP

1шт.

22

421-54-22770

NUT

SN: A52001-UP

4шт.

23

421-T32-3480

SHEET

SN: A52001-UP

1шт.

24

421-T32-3490

SHEET

SN: A52001-UP

2шт.

25

421-T32-3510

SHEET

SN: A52001-UP

1шт.

26

421-T32-3520

SHEET

SN: A52001-UP

1шт.

27

01010-80625

BOLT

SN: A52001-UP

4шт.

28

01643-30623

WASHER

SN: A52001-UP

5шт.

29

01023-60625

SCREW

SN: A52001-UP

4шт.

30

421-T32-3290

PAPER,PRINTER

SN: A52001-UP

1шт.

31

421-T32-3420

BRACKET

SN: A52001-UP

1шт.

32

421-T32-3410

PLATE

SN: A52001-UP

1шт.

33

421-T32-3271

PRINTER ASS'Y,LOAD METER

SN: A52001-UP

1шт.

34

421-54-22560

PLUG

SN: A52001-UP

1шт.

35

01225-70616

SCREW

SN: A52001-UP

4шт.

36

COVER ASS'Y,(SEE FIG. K4200-24A0)

SN: A52001-UP

-1шт.

Выбрано товаров: 39
