Запчасти Komatsu WA380-5-SN ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(ДЛЯ ТАХОГРАФ И БЛОКИР.-UP) ТРАНСМИССИЯ

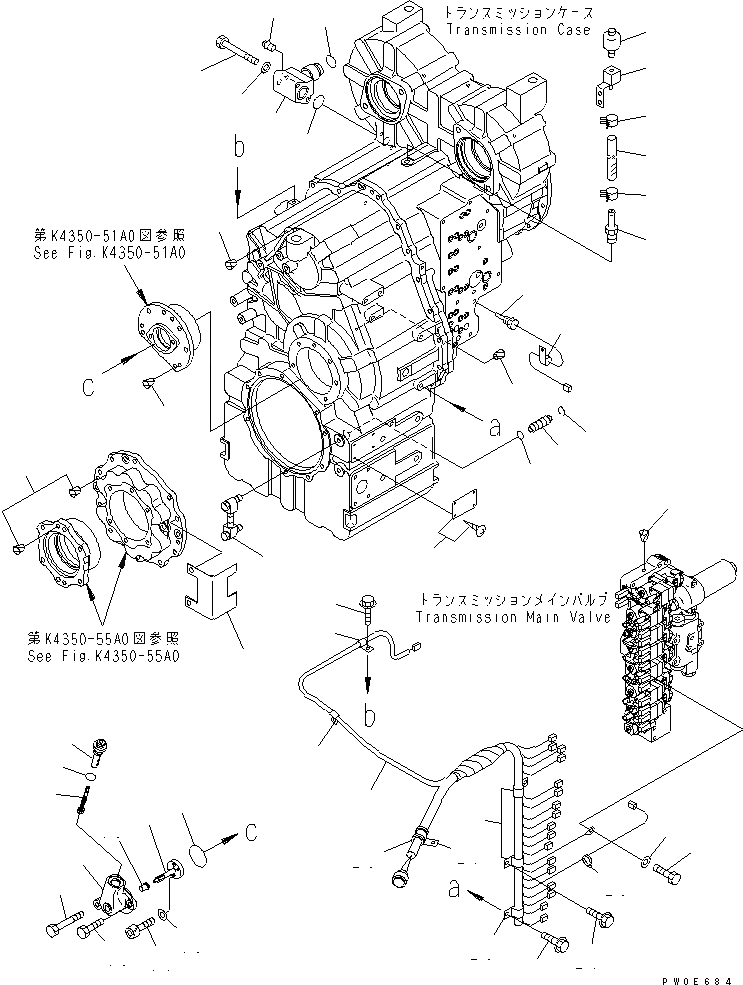

Схема запчастей Komatsu WA380-5-SN - ТРАНСМИССИЯ (ОНОСЯЩИЕСЯ К НЕЙ ЧАСТИ)(ДЛЯ ТАХОГРАФ И БЛОКИР.-UP) ТРАНСМИССИЯ
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
34
35
36
37
38
39
40
41
42
43
44
45

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-12-20111

TRANSMISSION ASS'Y,L/C

SN: (10320)-UP

1шт.

|1

714-12-20110

TRANSMISSION ASS'Y

SN: 60001-(10319)

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F4350-51A0 TO F4350-63A1.

-1шт.

1

154-04-11540

NIPPLE

SN: 60001-UP

1шт.

2

22T-49-12330

BLOCK

SN: 60001-UP

1шт.

3

07261-20910

HOSE

SN: 60001-UP

1шт.

4

11Y-09-11140

CLIP

SN: 60001-UP

2шт.

5

07030-00252

BREATHER

SN: 60001-UP

1шт.

6

419-15-18241

PLUG

SN: 60001-UP

1шт.

7

07002-12434

O-RING (K1)

SN: 60001-UP

1шт.

8

419-15-18251

RING,SNAP

SN: 60001-UP

1шт.

9

09608-05080

PLATE¤ NAME

SN: 60001-UP

1шт.

|9

04418-13060

SCREW

SN: 60001-UP

4шт.

10

07000-12065

O-RING (K1)

SN: 60001-UP

1шт.

11

23S-15-18180

GAUGE ASS'Y

SN: 60001-UP

1шт.

12

714-12-28551

COVER

SN: 60001-UP

1шт.

13

714-07-28182

TUBE,OUTLET

SN: 60001-UP

1шт.

14

207-62-64740

O-RING (K1)

SN: 60001-UP

1шт.

15

01011-81000

BOLT

SN: 60001-UP

2шт.

16

01643-31032

WASHER

SN: 60001-UP

2шт.

17

07000-73035

O-RING (K1)

SN: 60001-UP

1шт.

18

07042-80108

PLUG

SN: 60001-UP

1шт.

19

714-12-25821

HARNESS

SN: 60001-UP

1шт.

|19

21J-06-13661

DIODE,DIODE

SN: 60001-UP

1шт.

20

08034-00414

BAND

SN: 60001-UP

2шт.

21

01010-81020

BOLT

SN: 60001-UP

1шт.

22

01643-31032

WASHER

SN: 60001-UP

1шт.

23

04434-52511

CLIP

SN: 60001-UP

2шт.

24

01435-01016

BOLT

SN: 60001-UP

2шт.

25

04434-51910

CLIP

SN: 60001-UP

1шт.

26

01435-01016

BOLT

SN: 60001-UP

1шт.

27

04434-53411

CLIP

SN: 60001-UP

1шт.

28

07095-20625

CUSHION

SN: 60001-UP

1шт.

29

04434-51012

CLIP

SN: 60001-UP

1шт.

30

04434-51010

CLIP

SN: 60001-UP

1шт.

31

01435-01016

BOLT

SN: 60001-UP

1шт.

32

7861-93-3320

SENSOR

SN: 60001-UP

1шт.

33

04434-50610

CLIP

SN: 60001-UP

1шт.

34

07049-01215

PLUG

SN: 60001-UP

9шт.

35

07049-01012

PLUG

SN: 60001-UP

1шт.

36

714-12-11351

COVER

SN: 60001-UP

1шт.

37

714-12-24690

WORM

SN: 60001-UP

1шт.

38

417-15-13432

SLEEVE

SN: 60001-UP

1шт.

39

714-12-23520

GEAR

SN: 60001-UP

1шт.

40

417-15-13460

BUSHING

SN: 60001-UP

1шт.

41

07002-02434

O-RING (K1)

SN: 60001-UP

1шт.

42

01010-81270

BOLT

SN: 60001-UP

1шт.

43

01010-81230

BOLT

SN: 60001-UP

1шт.

44

01252-60825

BOLT

SN: 60001-UP

2шт.

45

01643-30823

WASHER

SN: 60001-UP

2шт.

Выбрано товаров: 51
