Komatsu
/
Погрузчики фронтальные
/
WA380-5 S/N H50051 - Up
/
K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ (ПРОВОДКА) (/)

Запчасти Komatsu WA380-5 ОСНОВН. КОНСТРУКЦИЯ (ПРОВОДКА) (/) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ

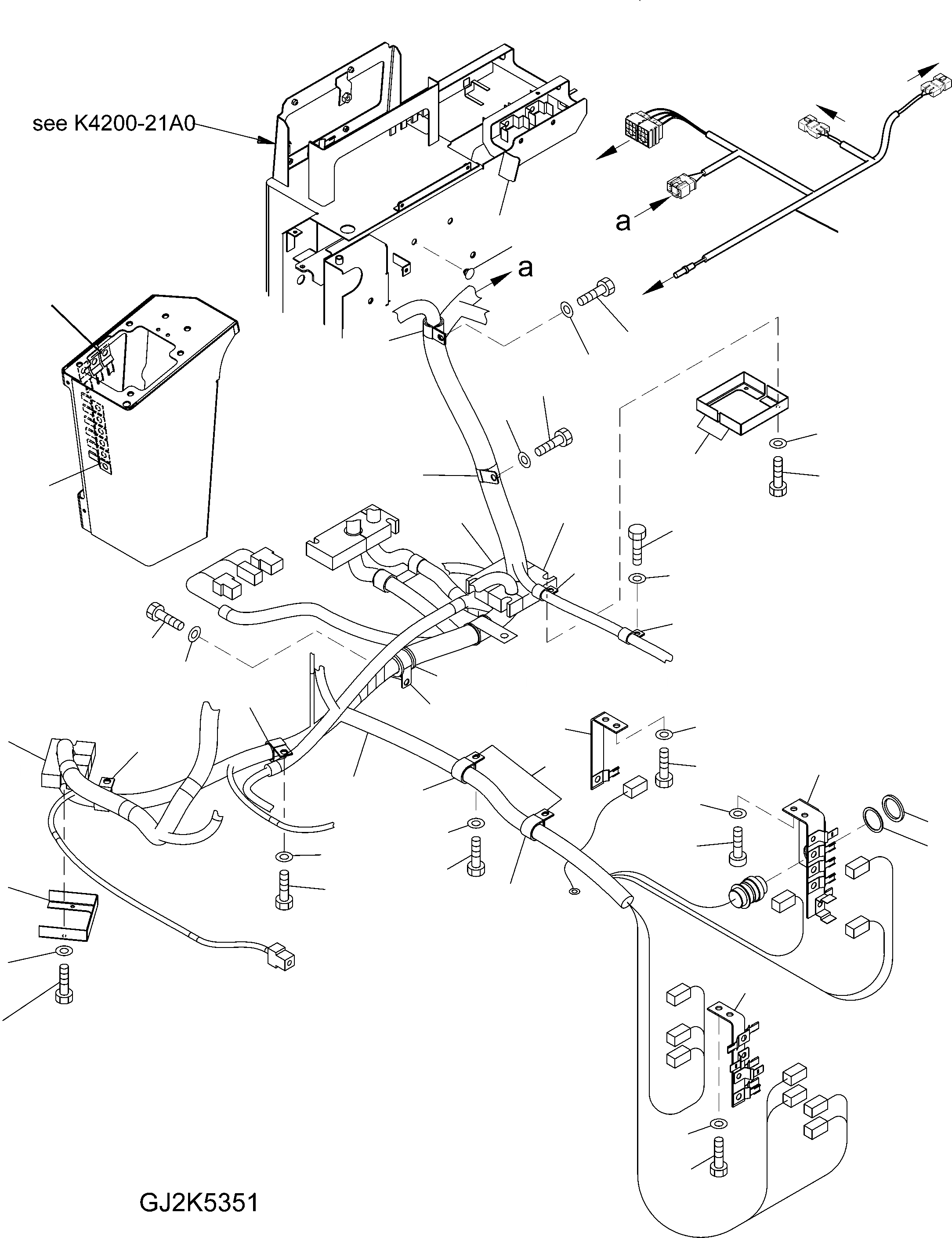

Схема запчастей Komatsu WA380-5 - ОСНОВН. КОНСТРУКЦИЯ (ПРОВОДКА) (/) K OPERATORґS ОБСТАНОВКА И СИСТЕМА УПРАВЛЕНИЯ
21
5
44
4
41
42
43
32
33
30
31
28
29
4
26
27
39
38
40
38
36
35
37
19
34
14
12
19
22
6
15
13
16
1
8
2
18
3
7
17
23
20
16
25
9
24
11
10

№

Артикул

Название

Примечание

Количество

1

424-06-31113

WIRING HARNESS

SN: H50051-UP

1шт.

|$2

0

WIRING HARNESS

SN: H50051-UP

1шт.

2

08191-50808

NUT

SN: H50051-UP

1шт.

3

08191-50809

WASHER, LOCK

SN: H50051-UP

1шт.

4

08192-24100

CONNECTOR

SN: H50051-UP

1шт.

5

363-54-32220

PLUG

SN: H50051-UP

1шт.

6

423-06-31141

BRACKET

SN: H50051-UP

1шт.

7

01010-81020

BOLT

SN: H50051-UP

2шт.

8

01643-31032

WASHER

SN: H50051-UP

2шт.

9

423-06-31152

BRACKET

SN: H50051-UP

1шт.

10

01010-81020

BOLT

SN: H50051-UP

2шт.

11

01643-31032

WASHER

SN: H50051-UP

2шт.

12

423-06-31161

BRACKET

SN: H50051-UP

1шт.

13

01010-81020

BOLT

SN: H50051-UP

2шт.

14

01643-31032

WASHER

SN: H50051-UP

2шт.

15

155-61-15350

CLIP

SN: H50051-UP

2шт.

16

22M-62-13660

CUSHION

SN: H50051-UP

2шт.

17

01010-81020

BOLT

SN: H50051-UP

2шт.

18

01643-31032

WASHER

SN: H50051-UP

2шт.

19

04434-53411

CLIP

SN: H50051-UP

2шт.

20

01010-81020

BOLT

SN: H50051-UP

2шт.

21

01643-31032

WASHER

SN: H50051-UP

2шт.

22

42C-06-11281

SHEET

SN: H50051-UP

1шт.

23

42C-06-11290

PLATE

SN: H50051-UP

1шт.

24

01010-80612

BOLT

SN: H50051-UP

2шт.

25

01643-30623

WASHER

SN: H50051-UP

2шт.

26

423-06-31210

SHEET

SN: H50051-UP

1шт.

27

421-06-32541

SHEET

SN: H50051-UP

1шт.

28

42C-06-11250

PLATE

SN: H50051-UP

2шт.

29

01010-80612

BOLT

SN: H50051-UP

4шт.

30

01643-30623

WASHER

SN: H50051-UP

4шт.

31

281-01-13180

CLIP

SN: H50051-UP

1шт.

32

01010-81016

BOLT

SN: H50051-UP

1шт.

33

01643-31032

WASHER

SN: H50051-UP

1шт.

34

561-03-62650

CLIP

SN: H50051-UP

1шт.

35

423-06-32330

RUBBER

SN: H50051-UP

1шт.

36

01010-81020

BOLT

SN: H50051-UP

1шт.

37

01643-31032

WASHER

SN: H50051-UP

1шт.

38

04434-51910

CLIP

SN: H50051-UP

2шт.

39

01010-81025

BOLT

SN: H50051-UP

2шт.

40

01643-31032

WASHER

SN: H50051-UP

2шт.

41

04434-52511

CLIP

SN: H50051-UP

1шт.

42

01010-81020

BOLT

SN: H50051-UP

1шт.

43

01643-31032

WASHER

SN: H50051-UP

1шт.

44

421-06-H2990

WIRING HARNESS

SN: H50051-UP

1шт.

Выбрано товаров: 45
