Запчасти Komatsu WA380-5 КОНДИЦ. ВОЗДУХА (ТРУБЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

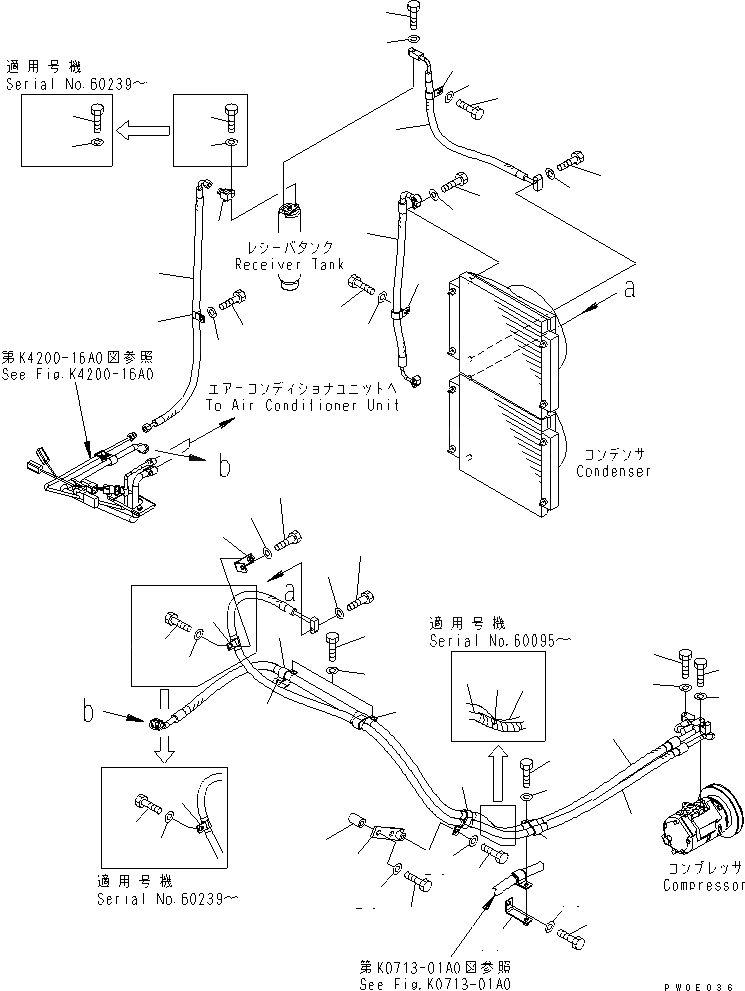

Схема запчастей Komatsu WA380-5 - КОНДИЦ. ВОЗДУХА (ТРУБЫ) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
3
4
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
16
17
17
17
17
17
18
18
18
18
18
18A
18B
19
20
21
22
23
24
24
24
24
24
24
24
24
25
25
25
25
25
25
25
25
26

Артикул

Название

Примечание

Количество

1

423-S62-3110

HOSE

SN: 60001-UP

1шт.

2

421-07-31191

HOSE

SN: 60001-UP

1шт.

3

423-07-31171

HOSE

SN: 60001-UP

1шт.

4

134-X11-1160

HOSE

SN: 60001-UP

1шт.

5

419-S62-2250

JOINT

SN: 60001-UP

1шт.

6

423-S62-3121

HOSE

SN: 60001-UP

1шт.

|6

20Y-979-3130

O-RING

SN: 60001-UP

1шт.

7

04434-51910

CLIP

SN: 60239-UP

2шт.

|7

04434-51910

CLIP

SN: 60001-60238

1шт.

8

04434-51610

CLIP

SN: 60239-UP

2шт.

8

04434-51610

CLIP

SN: 60001-60238

3шт.

9

01010-80635

BOLT

SN: 60001-UP

2шт.

10

01643-30623

WASHER

SN: 60001-UP

2шт.

11

361-62-21111

BRACKET

SN: 60001-UP

1шт.

12

426-06-11590

PLATE

SN: 60001-UP

1шт.

13

424-04-21330

BRACKET

SN: 60001-UP

1шт.

14

01010-81025

BOLT

SN: 60001-UP

2шт.

15

01643-31032

WASHER

SN: 60001-UP

2шт.

16

04435-52210

CLIP

SN: 60001-UP

3шт.

17

01010-80630

BOLT

SN: 60239-UP

5шт.

|17

01010-80630

BOLT

SN: 60001-60238

6шт.

18

01643-30623

WASHER

SN: 60239-UP

5шт.

|18

01643-30623

WASHER

SN: 60001-60238

6шт.

18A

01010-80625

BOLT

SN: 60239-UP

1шт.

18B

01643-30623

WASHER

SN: 60239-UP

1шт.

19

04434-52210

CLIP

SN: 60001-UP

1шт.

20

04435-52210

CLIP

SN: 60001-UP

1шт.

21

205-03-71330

COLLAR

SN: 60001-UP

1шт.

22

01010-81270

BOLT

SN: 60001-UP

1шт.

23

01643-31232

WASHER

SN: 60001-UP

1шт.

24

01010-81020

BOLT

SN: 60001-UP

8шт.

25

01643-31032

WASHER

SN: 60001-UP

8шт.

26

08210-01802

SPIRAL TUBE

SN: 60095-UP

1шт.

Выбрано товаров: 33
