Запчасти Komatsu WA380-3 КАБИНА (ПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

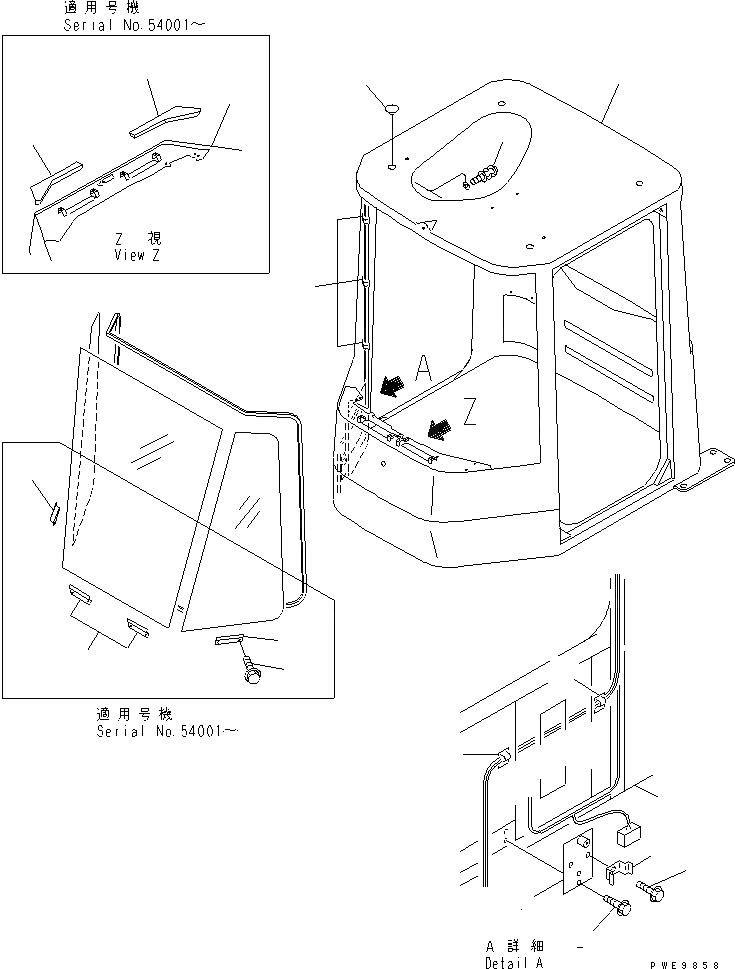

Схема запчастей Komatsu WA380-3 - КАБИНА (ПРОВОДКА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
5
5
6
7
8
9
9
9
10
11
12
12
12

Артикул

Название

Примечание

Количество

|$2

419-56-21020

CAB ASS'Y

SN: 54001-UP

1шт.

|$3

423-56-21050

CAB ASS'Y

SN: 53001-53999

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-18A0.

-1шт.

1

421-56-21660

BRACKET

SN: 53001-UP

1шт.

2

421-09-21410

SCREW

SN: 53001-UP

2шт.

3

08053-15010

CLIP

SN: 53001-UP

1шт.

4

01435-01016

BOLT

SN: 53001-UP

1шт.

5

421-54-15520

CLIP

SN: 53001-UP

5шт.

6

01023-10510

SCREW

SN: 53001-UP

1шт.

7

426-56-21680

SHEET,L.H.

SN: 54001-UP

1шт.

8

426-56-21690

SHEET,R.H.

SN: 54001-UP

1шт.

9

423-926-2990

PLATE

SN: 54001-UP

4шт.

10

363-06-35410

BOLT

SN: 54001-UP

8шт.

11

421-56-21720

CAP

SN: 54001-UP

4шт.

12

0

CAB

SN: 54001-UP

1шт.

12

0

CAB

SN: 53001-53999

1шт.

Выбрано товаров: 16
