Запчасти Komatsu WA380-3 РАДИАТОР И ПОСЛЕОХЛАДИТЕЛЬ(-40С СПЕЦ-Я.) [ДВИГАТЕЛЬ КОМПОНЕНТЫ И ЭЛЕКТРИКА]

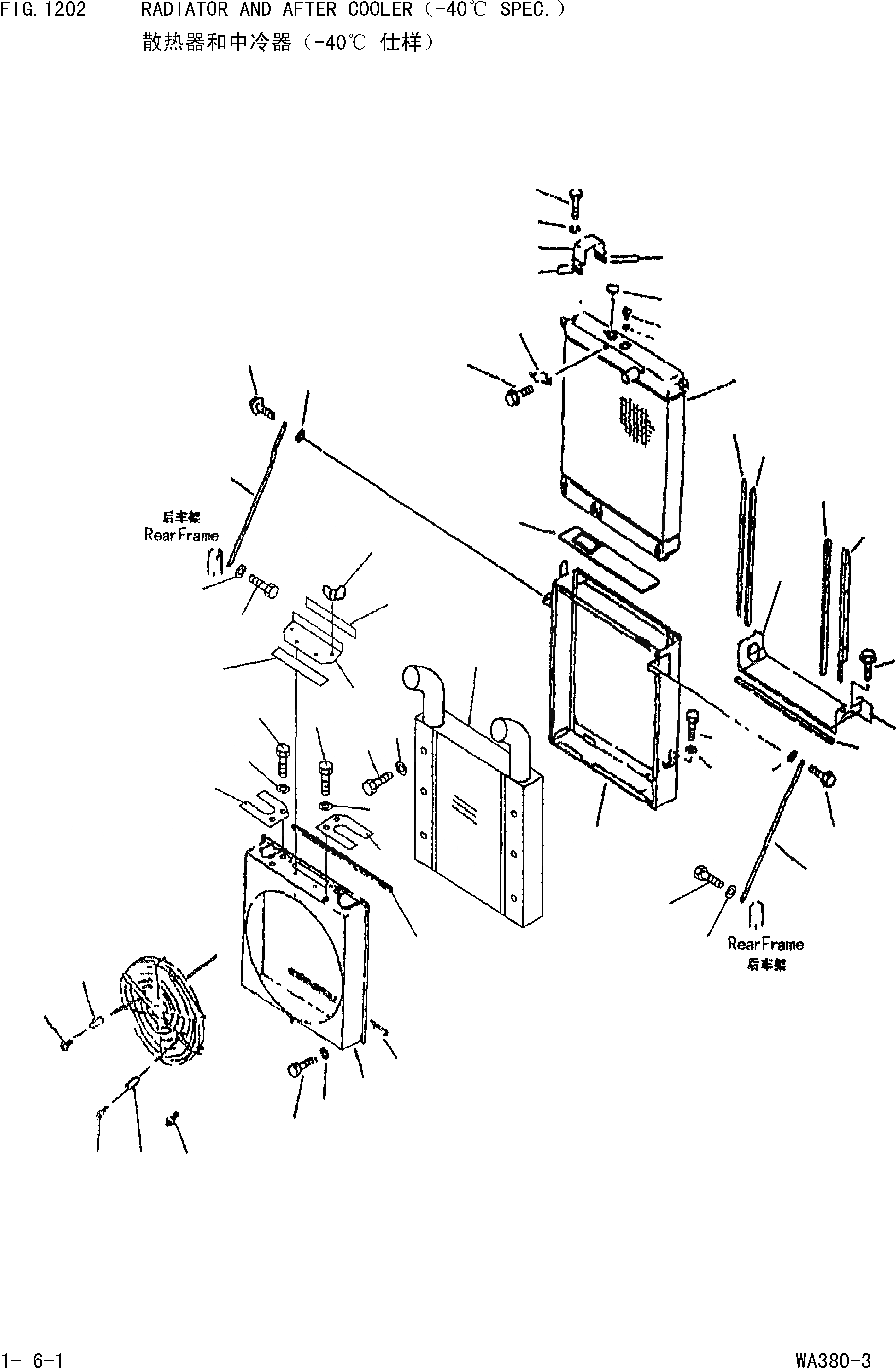

Схема запчастей Komatsu WA380-3 - РАДИАТОР И ПОСЛЕОХЛАДИТЕЛЬ(-40С СПЕЦ-Я.) [ДВИГАТЕЛЬ КОМПОНЕНТЫ И ЭЛЕКТРИКА]
7
8
5
6
15
16
23
22
21
4
39
38
33
23
22-1
37
31
31
32
30
36
34
35
32
30
10
3
22-1
17
10
9
12
11
18
16
16
15
15
23
20
23
21
19
27
29
29
26
25
24
24-1
28
22
1
6
2
13
14

Артикул

Название

Примечание

Количество

|$0

423-03-D1304

RADIATOR ASS'Y

Field_1: 16001-

1шт.

1

424-03-21221

CORE ASS'Y

Field_1: 16001-

1шт.

2

23S-03-11150

CAP ASS'Y

Field_1: 16001-

1шт.

3

423-03-D1122

FRAME

Field_1: 16001-

1шт.

4

421-03-D1470

CUSHION

Field_1: 16001-

1шт.

5

424-03-D1150

CLAMP

Field_1: 16001-

2шт.

6

424-03-11160

SHIM 0.6MM

Field_1: 16001-

55шт.

7

01010-80820

BOLT

Field_1: 16001-

12шт.

8

01602-20825

WASHER SPRING

Field_1: 16001-

12шт.

9

423-03-D1520

SHROUD

Field_1: 16001-

1шт.

10

421-03-11211

PACKING

Field_1: 16001-

2шт.

11

01010-81016

BOLT

Field_1: 16001-

8шт.

12

01643-31032

WASHER

Field_1: 16001-

8шт.

13

566-16-11351

PLUG

Field_1: 16001-

1шт.

14

07002-23634

O-RING

Field_1: 16001-

1шт.

15

416-03-11420

PLATE

Field_1: 16001-

2шт.

16

01435-00812

BOLT

Field_1: 16001-

4шт.

17

424-03-21520

NET

Field_1: 16001-

2шт.

18

01435-01020

BOLT

Field_1: 16001-

8шт.

19

01010-81445

BOLT

Field_1: 16001-

2шт.

20

01643-31445

WASHER

Field_1: 16001-

2шт.

21

421-03-D3150

STAY

Field_1: 16001-

2шт.

|$22

0

STAY

Field_1: 16001-

2шт.

22

01435-01235

BOLT

Field_1: 16001-

2шт.

22-1

01010-81235

BOLT

Field_1: 16001-

2шт.

23

01643-31232

WASHER

Field_1: 16001-

4шт.

24

423-W93-D230

COVER

Field_1: 16001-

1шт.

24-1

423-03-D9190

SEAL

Field_1: 16001-

2шт.

25

01435-01225

BOLT

Field_1: 16001-

4шт.

26

423-03-D3141

PLATE L.H.

Field_1: 16001-

1шт.

27

423-03-D3151

PLATE R.H.

Field_1: 16001-

1шт.

28

421-03-23190

SEAL

Field_1: 16001-

1шт.

29

423-03-23180

SEAL

Field_1: 16001-

2шт.

30

424-03-21330

PLATE

Field_1: 16001-

2шт.

31

01010-81016

BOLT

Field_1: 16001-

4шт.

32

01643-31032

WASHER

Field_1: 16001-

4шт.

33

6223-63-4300

AFTER COOLER

Field_1: 16001-

1шт.

34

01010-81095

BOLT

Field_1: 16001-

6шт.

35

424-09-12650

WASHER

Field_1: 16001-

6шт.

|$39

423-03-D1530

PLATE

Field_1: 16001-

1шт.

36

423-03-D1540

PLATE

Field_1: 16001-

1шт.

37

423-03-D1550

RUBBER

Field_1: 16001-

1шт.

38

423-03-D1560

RUBBER

Field_1: 16001-

1шт.

39

01434-10614

BOLT

Field_1: 16001-

4шт.

Выбрано товаров: 44
