Запчасти Komatsu WA380-3 active HAND ТОРМОЗ. И OPERATING ASSEMBLY 9 ТОРМОЗ. СИСТЕМА

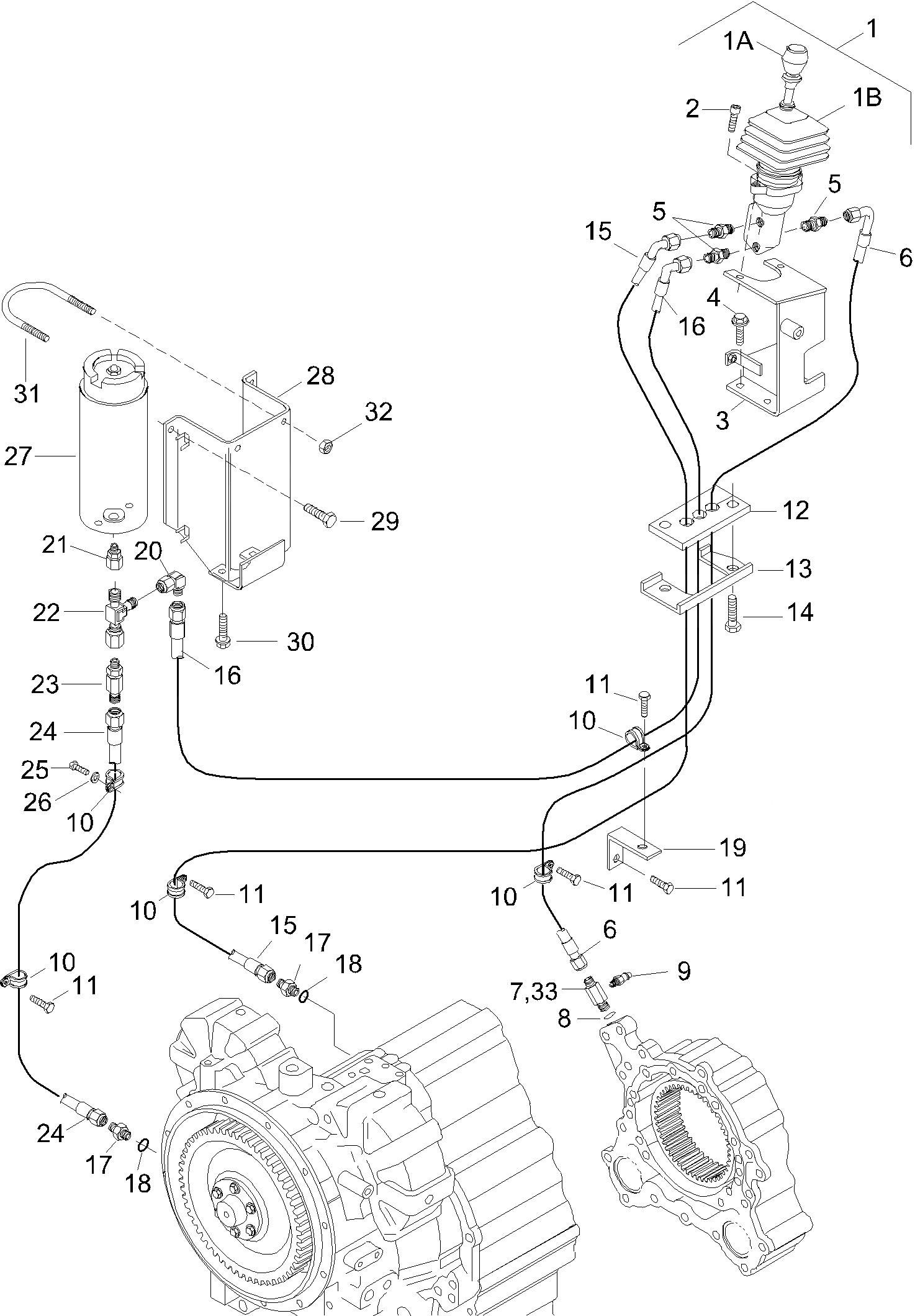

Схема запчастей Komatsu WA380-3 active - HAND ТОРМОЗ. И OPERATING ASSEMBLY 9 ТОРМОЗ. СИСТЕМА
1
1A
1B
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
11
11
11
6
12
13
14
15
16
16
17
17
18
18
19
5
15
20
21
22
23
24
25
26
27
28
29
30
31
32
33
24

Артикул

Название

Примечание

Количество

1

421-43-23210

VALVE

DeutschDesc: VENTIL

1шт.

1A

421-43-H0P99

LEVER ASSEMBLY

DeutschDesc: HEBEL KOMPLETT

1шт.

1B

421-43-H0R06

BELLOWS

DeutschDesc: FALTENBALG

1шт.

2

01252-70825

SCREW

DeutschDesc: SCHRAUBE

2шт.

3

421-43-23230

MOUNTING

DeutschDesc: HALTERUNG

1шт.

4

01435-01020

SCREW

DeutschDesc: SCHRAUBE

4шт.

5

421-00-H0560

STUD

DeutschDesc: STUTZEN

3шт.

6

423-43-H7130

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

7

425-W90-1160

STUD

DeutschDesc: STUTZEN

1шт.

8

07002-11423

O-RING

DeutschDesc: O-RING

1шт.

9

421-43-22942

SENDER

DeutschDesc: GEBER

1шт.

10

04434-51910

CLIP

DeutschDesc: SCHELLE

4шт.

11

01435-01016

SCREW

DeutschDesc: SCHRAUBE

5шт.

12

421-43-23130

GASKET

DeutschDesc: DICHTUNG

1шт.

13

421-07-23950

BRACKET

DeutschDesc: HALTER

1шт.

14

01435-00610

SCREW

DeutschDesc: SCHRAUBE

2шт.

15

423-43-H7120

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

16

423-43-H7110

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

17

421-62-H3130

STUD

DeutschDesc: STUTZEN

2шт.

18

07002-11423

O-RING

DeutschDesc: O-RING

2шт.

19

427-43-11370

BRACKET

DeutschDesc: HALTER

1шт.

20

421-00-H0520

ELBOW NIPPLE

DeutschDesc: WINKELSTUTZEN

1шт.

21

421-00-H0550

STUD

DeutschDesc: STUTZEN

1шт.

22

421-00-H0540

TEEPIECE

DeutschDesc: T-STUECK

1шт.

23

421-00-H0530

CHECK VALVE

DeutschDesc: RUECKSCHLAGVENTIL

1шт.

24

423-43-H7140

HOSE ASSEMBLY

DeutschDesc: SCHLAUCH VOLLST.

1шт.

25

01435-01050

SCREW

DeutschDesc: SCHRAUBE

1шт.

26

427-03-10370

TUBE

DeutschDesc: ROHR

1шт.

27

721-07-H2110

PRESSURE TANK

DeutschDesc: DRUCKSPEICHER

1шт.

28

421-43-23240

MOUNTING

DeutschDesc: HALTERUNG

1шт.

29

01435-01025

SCREW

DeutschDesc: SCHRAUBE

4шт.

30

01435-01225

SCREW

DeutschDesc: SCHRAUBE

2шт.

31

417-S99-2240

CLIP

DeutschDesc: SCHELLE

1шт.

32

421-00-H0910

NUT

DeutschDesc: MUTTER

2шт.

33

417-99-12620

ADAPTER

DeutschDesc: ADAPTER

1шт.

Выбрано товаров: 35
