Запчасти Komatsu WA350-3A-SN ПЕРЕДНИЙ МОСТ (ТОРМОЗ. И ТОРМОЗ. КОЖУХ) ТРАНСМИССИЯ

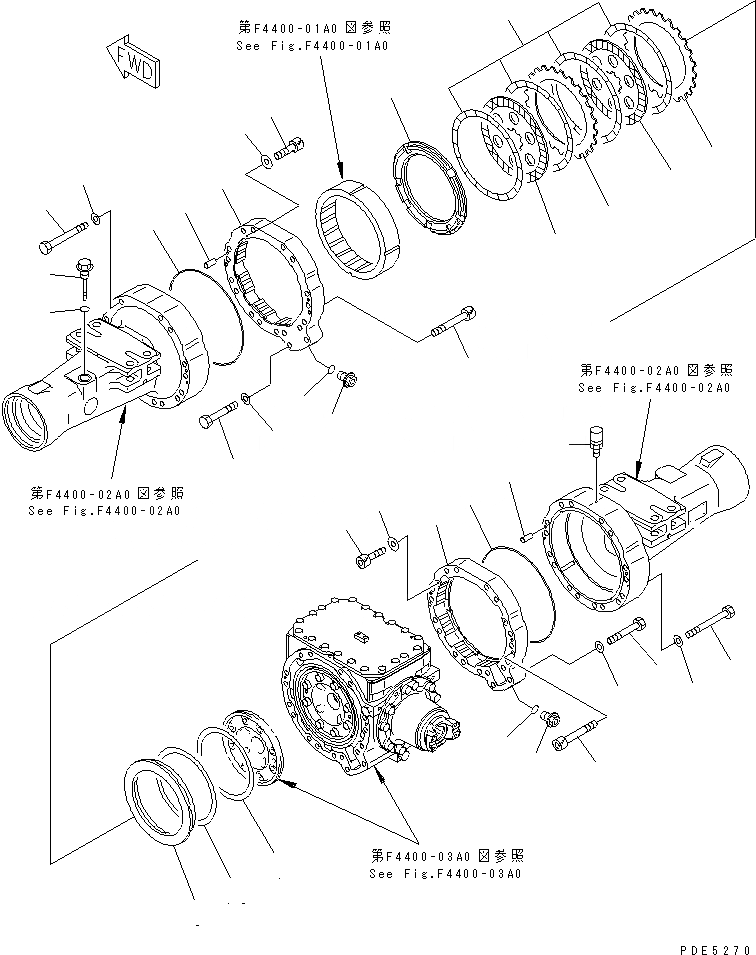

Схема запчастей Komatsu WA350-3A-SN - ПЕРЕДНИЙ МОСТ (ТОРМОЗ. И ТОРМОЗ. КОЖУХ) ТРАНСМИССИЯ
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23

Артикул

Название

Примечание

Количество

|1

423-22-20002

AXLE ASS'Y,FRONT

SN: 53206-UP

1шт.

|1

423-22-20001

AXLE ASS'Y,FRONT

SN: 53001-53205

1шт.

|1

423-22-20053

AXLE ASS'Y,FRONT (LIMITED SLIP DIFF.)

SN: 53206-UP

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F4400-01A0 TO F4400-04A0.

-1шт.

1

423-33-21420

SEAL

SN: 53001-UP

2шт.

2

01252-30865

BOLT

SN: 53001-UP

4шт.

3

04020-01228

PIN,DOWEL

SN: 53001-UP

4шт.

4

423-22-23550

O-RING

SN: 53001-UP

2шт.

5

423-33-21240

DISC

SN: 53001-UP

4шт.

6

423-33-21251

PLATE

SN: 53001-UP

4шт.

7

423-33-21261

PLATE

SN: 53001-UP

2шт.

8

423-33-21620

SPRING

SN: 53001-UP

8шт.

9

423-33-21120

PISTON

SN: 53001-UP

2шт.

10

423-33-21410

SEAL

SN: 53001-UP

2шт.

11

423-22-23510

HOUSING,R.H.

SN: 53001-UP

1шт.

12

423-22-23520

HOUSING,L.H.

SN: 53001-UP

1шт.

13

07041-13612

PLUG

SN: 53001-UP

2шт.

14

07002-13634

O-RING

SN: 53001-UP

2шт.

15

01252-30816

BOLT

SN: 53001-UP

4шт.

16

154-61-16570

WASHER

SN: 53001-UP

4шт.

17

423-22-23810

BOLT

SN: 53001-UP

32шт.

18

01643-32060

WASHER

SN: 53001-UP

32шт.

19

01011-62000

BOLT

SN: 53001-UP

4шт.

20

01643-32060

WASHER

SN: 53001-UP

4шт.

21

423-22-23250

PLUG

SN: 53001-UP

1шт.

22

07002-13634

O-RING

SN: 53001-UP

1шт.

23

07030-01030

BREATHER

SN: 53001-UP

1шт.

Выбрано товаров: 27
