Запчасти Komatsu WA350-3-X КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (ВЕРХНИЙ КЛАПАН)(№-) ТРАНСМИССИЯ

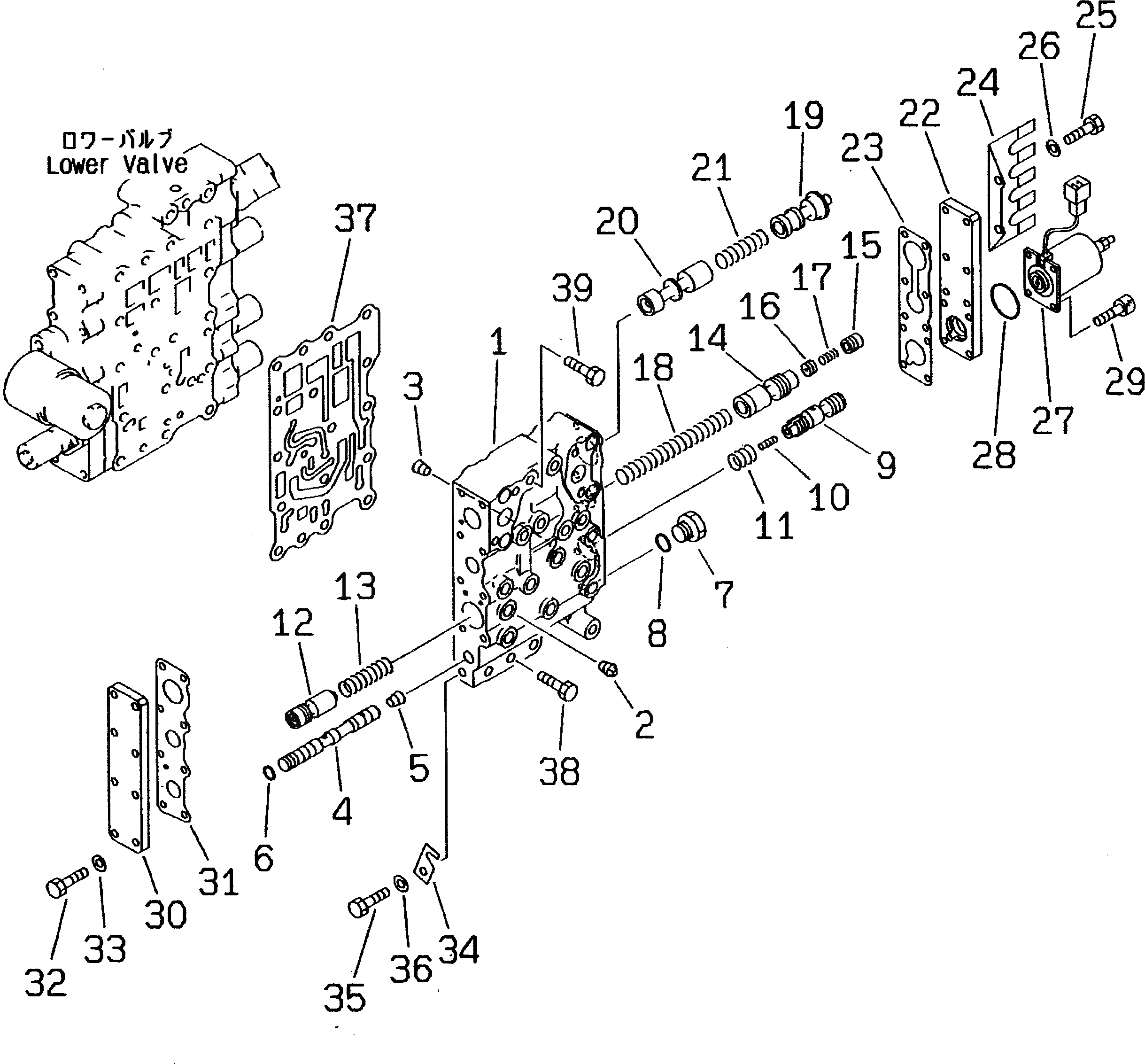

Схема запчастей Komatsu WA350-3-X - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (/) (ВЕРХНИЙ КЛАПАН)(№-) ТРАНСМИССИЯ

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-12-10000

TRANSMISSION ASS'Y

SN: 60001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|1

714-12-15001

VALVE ASS'Y,TRANSMISSION

SN: (87146)-UP

1шт.

|1

0

VALVE ASS'Y,TRANSMISSION

SN: 60001-(87145)

1шт.

|$$6

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.2242 TO 2244.

-1шт.

|1

714-12-15011

VALVE ASS'Y,UPPER

SN: (87146)-UP

1шт.

|1

0

VALVE ASS'Y,UPPER

SN: 60001-(87145)

1шт.

1

0

BODY,UPPER VALVE

SN: 60001-UP

1шт.

2

07042-30108

PLUG

SN: 60001-UP

6шт.

3

714-12-15450

ORIFICE

SN: 60001-UP

2шт.

4

714-07-15560

VALVE,MANUAL

SN: 60001-UP

1шт.

5

415-15-15470

PLUG

SN: 60001-UP

1шт.

6

07000-02010

O-RING (K2)

SN: 60001-UP

1шт.

7

07040-11812

PLUG

SN: 60001-UP

1шт.

8

07002-01823

O-RING (K2)

SN: 60001-UP

1шт.

9

714-12-15230

VALVE,MODULATE

SN: 60001-UP

1шт.

10

714-12-15240

PISTON,MODULATE

SN: 60001-UP

1шт.

11

714-07-15570

SPRING

SN: 60001-UP

1шт.

12

714-07-15360

VALVE,PILOT

SN: 60001-UP

1шт.

13

714-07-15680

SPRING

SN: 60001-UP

1шт.

14

714-07-15220

VALVE,MAIN

SN: (87146)-UP

1шт.

|14

0

VALVE,MAIN

SN: 60001-(87145)

1шт.

15

104-15-25480

VALVE

SN: 60001-UP

1шт.

16

104-15-25490

VALVE

SN: 60001-UP

1шт.

17

125-15-15290

SPRING

SN: 60001-UP

1шт.

18

714-07-15271

SPRING

SN: 60001-UP

1шт.

19

714-07-15550

VALVE,TORQUE CONVERTER OUTLET

SN: 60001-UP

1шт.

20

714-07-15710

SPOOL

SN: 60001-UP

1шт.

21

714-07-15690

SPRING

SN: 60001-UP

1шт.

22

714-07-15810

COVER,UPPER VALVE

SN: 60001-UP

1шт.

23

714-07-15930

GASKET (K2)

SN: 60001-UP

1шт.

24

714-07-15861

BRACKET

SN: 60001-UP

1шт.

25

01010-30825

BOLT

SN: 60001-UP

6шт.

26

01643-30823

WASHER

SN: 60001-UP

6шт.

27

714-10-15611

VALVE,SOLENOID

SN: 60001-UP

1шт.

28

07000-73035

O-RING

SN: 60001-UP

1шт.

29

01252-40622

BOLT

SN: 60001-UP

4шт.

30

714-07-15820

COVER,UPPER VALVE

SN: 60001-UP

1шт.

31

714-07-15940

GASKET (K2)

SN: 60001-UP

1шт.

32

01010-30825

BOLT

SN: 60001-UP

8шт.

33

01643-30823

WASHER

SN: 60001-UP

8шт.

34

419-15-16670

PLATE,LOCK

SN: 60001-UP

1шт.

35

01010-81020

BOLT

SN: 60001-UP

1шт.

36

01643-31032

WASHER

SN: 60001-UP

1шт.

37

714-07-15910

GASKET,UPPER VALVE (K2)

SN: 60001-UP

1шт.

38

01010-81070

BOLT

SN: 60001-UP

1шт.

39

01010-81045

BOLT

SN: 60001-UP

1шт.

Выбрано товаров: 48
