Запчасти Komatsu WA350-3-X ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) ТРАНСМИССИЯ

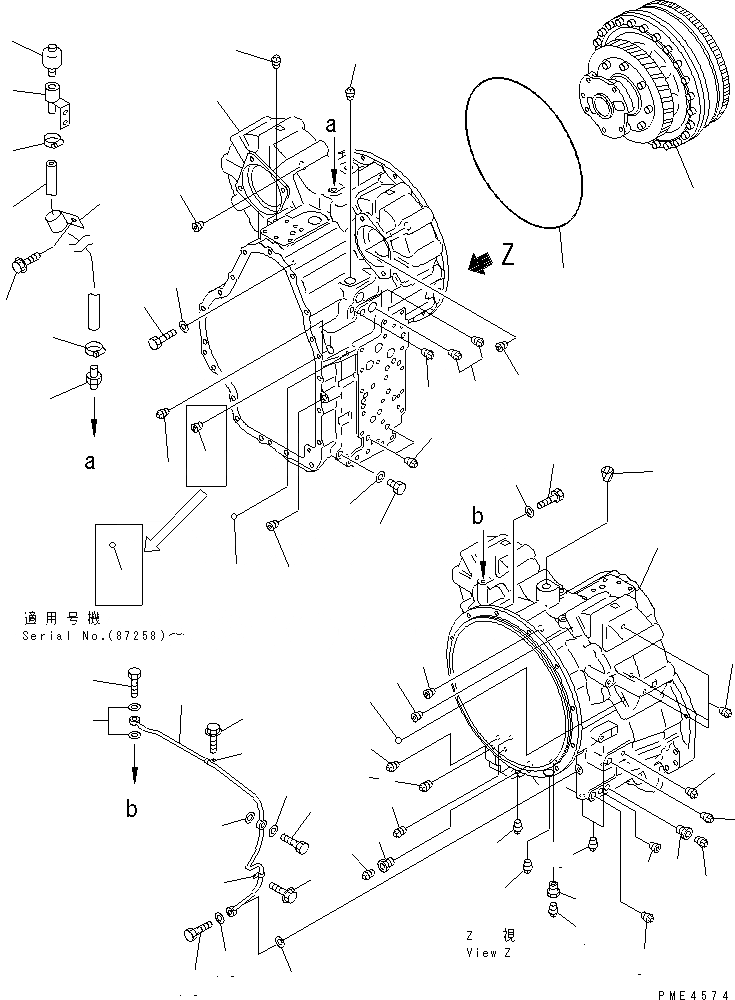

Схема запчастей Komatsu WA350-3-X - ТРАНСМИССИЯ (КОРПУС ТРАНСМИССИИ) (/)(№-) ТРАНСМИССИЯ
1
1
2
2
2
2
3
3
3
4
5
5
5
5
5
5
5
5
5A
5A
5B
5C
6
6
6
7
7
7
7
7
7
8
9
9
10
11
12
13
14
15
16
16
17
18
18
18
19
19
19
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

714-12-10000

TRANSMISSION ASS'Y

SN: 60001-UP

1шт.

|$$3

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.2201 TO 2271.

-1шт.

|1

714-12-11121

CASE ASS'Y,TORQUE CONVERTER

SN: 60001-UP

1шт.

1

0

CASE

SN: 60001-UP

1шт.

2

07043-70617

PLUG

SN: 60001-UP

5шт.

3

419-15-12750

ORIFICE

SN: 60001-UP

3шт.

4

714-12-11410

ORIFICE

SN: 60001-UP

1шт.

5

07043-70312

PLUG

SN: 60001-UP

12шт.

5A

714-11-19390

BALL

SN: 60001-UP

2шт.

5B

07043-70312

PLUG

SN: 60001-UP

3шт.

5C

07043-70211

PLUG

SN: 60001-UP

1шт.

6

21T-38-11390

BUSHING

SN: 60001-UP

4шт.

7

07042-80108

PLUG

SN: 60001-UP

9шт.

8

07043-70211

PLUG

SN: 60001-UP

6шт.

9

04260-00952

BALL,STEEL

SN: (87258)-UP

1шт.

|9

07043-00108

PLUG

SN: 60001-(87257)

1шт.

10

07040-11409

PLUG

SN: 60001-UP

1шт.

11

07002-01423

O-RING (K1)

SN: 60001-UP

1шт.

12

07030-00252

BREATHER

SN: 60001-UP

1шт.

13

22T-49-12330

BLOCK

SN: 60001-UP

1шт.

14

22T-49-12260

NIPPLE

SN: 60001-UP

1шт.

15

07261-20911

HOSE

SN: 60001-UP

1шт.

16

07281-00197

CLAMP

SN: 60001-UP

2шт.

17

714-12-18890

TUBE

SN: 60001-UP

1шт.

18

07206-30710

BOLT,JOINT

SN: 60001-UP

3шт.

19

07005-01012

GASKET (K1)

SN: 60001-UP

6шт.

20

04434-50610

CLIP

SN: 60001-UP

2шт.

21

01435-01016

BOLT

SN: 60001-UP

2шт.

22

711-50-00300

TORQUE CONVERTER A.

SN: 60001-UP

1шт.

23

01010-81260

BOLT

SN: 60001-UP

5шт.

24

01643-31232

WASHER

SN: 60001-UP

5шт.

25

424-13-11110

O-RING (K1)

SN: 60001-UP

1шт.

26

01010-31030

BOLT

SN: 60001-UP

12шт.

27

01643-31032

WASHER

SN: 60001-UP

12шт.

28

07049-02025

PLUG

SN: 60001-UP

1шт.

29

04434-51610

CLIP

SN: 60001-UP

1шт.

30

01435-01016

BOLT

SN: 60001-UP

1шт.

Выбрано товаров: 38
